Материал: Черный М.А., Кораблин В.И., 1973 - Самолетовождение

2. Прекратить снижение и уйти на второй круг, если:

а) до высоты принятия решения экипаж не установил надеж­ного визуального контакта с земными ориентирами (огнями приближения или подхода);

б) к моменту достижения высоты принятия решения самолет не вышел на установленную глиссаду снижения по высоте или курсу полета и безопасная посадка не обеспечивается;

в) положение самолета в пространстве относительно ВПП не обеспечивает безопасной посадки;

г) в воздушном пространстве или на ВПП появились препят­ствия, угрожающие посадке;

д) имеются метеорологические явления, представляющие угро­зу для безопасной посадки.

Заход на посадку по системе ОСП методом малого прямоуголь­ного маршрута выполняется в следующем порядке:

1. После получения от диспетчера условий захода на посадку и разрешения на пробивание облаков на высоте эшелона перехода установить на барометрических высотомерах давление аэродрома и включить радиовысотомер.

2. Вывести самолет на ДПРМ с МК = ПМПУ и приступить к вы­полнению захода на посадку по установленной схеме в соответ­ствии с рассчитанными данными.

3. Вести контроль за полетом по схеме и при необходимости вносить поправки в курс.

4. В процессе выполнения четвертого разворота вести контроль за правильностью его выполнения и при необходимости изменять крен для точного выхода на предпосадочную прямую.

5. По истечении расчетного времени горизонтального полета перевести самолет в режим снижения с заданной вертикальной скоростью.

6. При неточном выходе на предпосадочную прямую исправить обнаруженное уклонение.

7. Проход ДПРМ и БПРМ выполнить на высотах, указанных в схеме захода.

8. После выхода на визуальный полет, но не позже достижения высоты принятия решения продолжать заход на посадку или уйти на второй круг.

Заход на посадку по системе СП-50 методом малого прямо­угольного маршрута выполняется в следующем порядке:

1. При подходе к аэродрому включить питание радиоприемни­ков СП-50 и установить на щитке управления канал работы систе­мы, соответствующий данному аэродрому.

2. Вывести самолет на аэродром посадки, используя для этого имеющиеся на аэродроме радиотехнические средства.

3. После выхода на ДПРМ приступить к выполнению захода на посадку по установленной схеме.

4. Заблаговременно, до подхода к точке четвертого разворота, необходимо:

а) убедиться в исправной работе курсового и глиссадного при­емников по отшкаливанию стрелок и по закрытию бленкеров на КППМ;

б) проверить электрическую балансировку указателя курсово­го приемника. Для этого необходимо нажать ручку «Баланс» и, если стрелка при этом не установится в центре черного кружка шкалы, то не отпуская ручку, повернуть ее в ту или иную сторону до совмещения стрелки с центром шкалы. При открытых бленкерах вращать ручку баланса запрещается.

5. Определить момент начала четвертого разворота по радио­компасу по расчетному КУР или начать разворот по команде дис­петчера.

6. В процессе четвертого разворота осуществлять контроль за правильностью его выполнения.

7. После окончания четвертого разворота вывести самолет в зоны курса и глиссады. Вначале полет выполняется без снижения. Стрелка глиссады при этом медленно смещается сверху к центру шкалы. При ее приближении к кружку шкалы довыпустить за­крылки на угол 38°, после чего перевести самолет на снижение, плавно увеличивая вертикальную скорость до расчетного значения.

8. Заключительный этап захода на посадку (не позже дости­жения высоты принятия решения) продолжать визуально с исполь­зованием светотехнических средств или уйти на второй круг.

Обязанности командира и штурмана корабля при заходе на посадку по системам СП-50 и ОСП. Для успешного и безопасного захода на посадку каждый член экипажа обязан четко выполнять возложенные на него обязанности, а также осуществлять взаимо­контроль с тем, чтобы любые упущения своевременно были заме­чены и устранены.

Командир корабля при заходе на посадку обязан:

1. Доложить диспетчеру, по какой системе будет выполняться заход на посадку.

2. На высоте эшелона перехода установить на левом высотоме­ре давление аэродрома посадки и дать указание второму пилоту установить это давление на правом высотомере. В целях взаимо­контроля командир и второй пилот поочередно докладывают: «Давление такое-то установлено». Сравнить показания высото­меров .и доложить диспетчеру об установке на высотомерах дав­ления аэродрома посадки.

3. Установить ПМПУ на КППМ.

4. Строго выдерживать расчетные данные захода на посадку, полученные от штурмана.

5. Давать команды о выпуске шасси и закрылков и получать доклады об их исполнении. Проконтролировать выпуск шасси.

6. В процессе четвертого разворота учитывать поправки, давае­мые штурманом.

7. Если безопасная посадка не обеспечивается, уйти на второй круг.

8. Докладывать диспетчеру о начале маневра захода, выполне­нии разворотов, проходе траверза ДПРМ, выходе на предпосадоч­ную прямую и входе в глиссаду. До пролета ДПРМ доложить: «Шасси выпущены, к посадке готов» и получить разрешение на посадку.

Штурман корабля при заходе на посадку обязан:

1. Следить за правильностью установки давления на высотоме­рах и за работой приводных радиостанций путем прослушивания позывных. В случае неустойчивых показаний радиокомпасов доло­жить об этом командиру корабля и вести счисление пути, исполь­зуя данные наземного радиолокатора (радиопеленгатора).

2. Сообщать командиру корабля о начале разворотов, курсы, время и КУР для полета по установленной схеме захода.

3. Осуществлять контроль за выдерживанием схемы захо­да на посадку и при необходи­мости вносить поправки для предотвращения отклонения самолета от установленной схе­мы.

4. Прослушивать команд­ную радиосвязь и сопоставлять сообщения с земли со своими данными.

5. На траверзе ДПРМ подать команду о включении се­кундомера, доложить о проходе траверза и сообщить время полета до третьего разворота и КУР в точке его начала. При пролете траверза ДПРМ напомнить командиру корабля о выпуске шасси.

6. При выполнении четвертого разворота корректировать выход на предпосадочную прямую.

7. При выходе на предпосадочную прямую выключить передат­чик радиолокатора.

8. На предпосадочной прямой непрерывно следить за выдер­живанием расчетного курса, высоты, скорости полета и вертикаль­ной скорости снижения и предупреждать командира корабля об отклонениях приборной скорости и высоты полета до пролета БПРМ.

Следить за работой СП-50 и в случае отказа или неисправ­ности немедленно докладывать экипажу: «Глиссада не работает».

9. Докладывать командиру корабля: о достижении высоты про­лета ДПРМ; пролете ДПРМ; подходе к высоте минимума для .посадки («Высота минимума»); об условиях видимости земли и ВПП при выходе на визуальный полет (например, «Огни подхода вижу хорошо»; «Полоса справа или слева» и т. д.); высоту по ра­диовысотомеру, начиная с высоты 70 м и до приземления. Такой доклад высоты дает возможность своевременно определить момент опасного приближения самолета к земле.

1 0. При уходе на второй круг следить за выдерживанием курса, безопасной высоты и правильностью выполнения маневра набора высоты, докладывать командиру корабля о замеченных от­клонениях.

Определение фактической ширины прямоугольного маршрута.

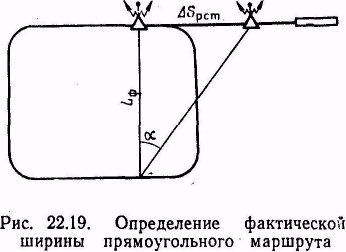

При заходе на посадку фактическая ширина прямоугольного марш­рута контролируется в момент прохода траверза ДПРМ по разности α между курсовыми углами ДПРМ и БПРМ (рис. 22.19).

При правильном полете по стандартной схеме на самолете Ан-24 на траверзе ДПРМ угол α должен быть 23°. Если α >23°, этo значит, что самолет находится ближе к оси ВПП и наоборот. Если угол α отличается от расчетного (23°) на 1°, то это соответствует отклонению в величине L_ф на 300 м.

Для любой схемы захода фактическая ширина прямоугольного маршрута L_ф = ΔS_pcт/tg α _ф,.

Для определения L_ф, на НЛ-10М необходимо угол α _ф, взятый по шкале 4, подвести против расстояния между ДПРМ. и БРПМ, взятое по шкале 5, и против треугольного индекса шкалы 4 отсчи­тать фактическую ширину прямоугольного маршрута по шкале 5.

При большом отклонении фактической ширины прямоугольного маршрута от установленной вносится поправка в курс. Ее можно определить по НЛ-10М, но обычно полагают, что 100 м уклонения самолета на траверзе ДПРМ соответствует поправке в курс на 1°.

4. Расчет времени начала снижения при заходе на посадку с прямой для самолета Ан-24

При заходе на посадку с прямой штурман обязан рассчитать момент начала снижения и удаление ТНС от аэродрома посадки. Снижение с высоты эшелона до высоты горизонтального полета при достаточном запасе топлива и большом расстоянии до аэрод­рома рекомендуется выполнять на режиме скоростного снижения на наибольшей допустимой скорости 460 км/ч по прибору и верти­кальной скорости 5 м/сек. По достижении высоты горизонтального полета за 25—30 км до аэродрома скорость полета уменьшается. Для расчетов на этом участке берется средняя скорость 250 км/ч. Зная режим полета и ветер, штурман прикидывает, какие будут путевые скорости по участкам снижения, и рассчитывает рубеж начала снижения.

Если оставшееся расстояние до аэродрома небольшое, то для своевременного выхода на высоту горизонтального полета сниже­ние с исходной высоты выполняют на режиме полетного малого газа на скорости не более 460 км/ч по прибору и вертикальной ско­рости до 10 м/сек.

Пример. Н_эш = 4200 м; Н_гп = 400 м; W_сн = 490 км/ч; S_ВПП = 25 км;P_аэр= 740 мм рт. ст.; T_приб = 10.20; V_в = 5 м/сек; W_ср.пл= 250 км/ч.

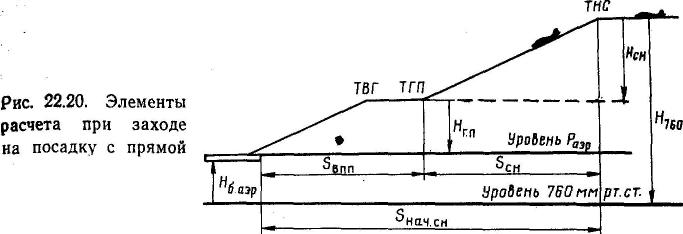

Определить время начала снижения и расстояние от аэродрома до точки на­чала снижения (рис. 22.20).

Решение. 1. Определяем барометрическую высоту аэродрома:

Н_б.аэр = (760 — Р_аэр) ·11 = (760 — 740) ·11 = 220 м.

2. Определяем высоту снижения:

Н_сн =Н₇₆₀ — Н_г.п — Н_{б. аэр} = 4200 — 400 — 220 = 3580 м.

3. Определяем время снижения до высоты горизонтального полета и рас­стояние снижения:

t _сн = Н_сн/V_в = 3580 м/5 м/сек = 716 сек = 12 мин

S_сн = W _сн t _сн = 98 км.

4. Определяем время полета от точки начала горизонтального полета до ВПП (по W_ср.пл=250 км/ч и S_впп =25 км) t = 6мин.

5. Определяем время начала снижения:

Т_{нач. сн} = Т_приб — t_сн — t = 10,20 — 0,12 — 0,06 = 10,02.

6. Определить расстояние от аэродрома до точки начала снижения:

S_{нач. сн} = S_ch + S_впп = 98 + 25 = 123 км.

5. Заход на посадку по радиолокационной системе рсп

Наземная радиолокационная система посадки РСП является резервным средством для захода на посадку по приборам и при­меняется, как правило, по запросу командира корабля, а в отдель­ных случаях — по требованию диспетчера. При заходе на посадку по системе РСП экипаж обязан маневрирование при подходе к аэродрому и заходе на посадку выполнять по команде диспетчера. Маневрирование осуществляется в соответствии со схемами, уста­новленными на данном аэродроме для использования систем СП-50 и ОСП.

Движение самолетов и их местонахождение контролируются дис­петчерами с помощью обзорного (на подходах к аэродрому), дис­петчерского (в зоне взлета и посадки) и посадочного (на предпо­садочной прямой) радиолокаторов, ультракоротковолнового авто­матического радиопеленгатора (для опознавания отметки данного самолета на экранах радиолокаторов). Диспетчер, наблюдая по индикатору за положением самолета, передает на борт самолета команды на выполнение разворотов, выдерживание курса и заня­тие заданной высоты. Например: «58540, выполняйте первый раз­ворот на курс 150°, снижайтесь до высоты 600 м»; «58540, выпол­няйте второй разворот на курс 60°, высота 600 м»; «58540, выполняйте третий разворот на курс 330°, снижайтесь до высоты 400 м»; «58540, выполняйте четвертый разворот на курс 240°, высота 400 м, рабо­тайте с посадкой».

После выхода самолета из четвертого разворота диспетчер по­садки, наблюдая за самолетом на обоих индикаторах посадочного радиолокатора, передает экипажу команды на выдерживание поса­дочного курса или курса выхода (при уклонении), на изменение вертикальной скорости снижения при уклонении самолета от глис­сады снижения и сообщает экипажу расстояние до начала ВПП. Например: «58540, удаление 10 км, на линии посадки, курс 240°»; «58540, удаление 9 км, левее линии пути, доверните вправо на 4°, курс 244°»; «58540, подошли к глиссаде, начинайте сниже­ние»; «58540, посадку разрешаю, удаление 6 км, на глис­саде».

Управление полетом самолета диспетчер посадки осуществляет до пролета БПРМ, после чего он информирует экипаж о местона­хождении самолета относительно заданной траектории полета. За­ключительный этап захода на посадку (не позже достижения высо­ты принятия решения) выполняется визуально.
