6.6. Мероприятия и средства по обеспечению безопасности труда

6.6.1. Мероприятия и средства по производственной санитарии

6.6.1.1. Микроклимат

В соответствии с ГОСТ 12.1.005-88. рассматриваемое отделение относится к помещениям с незначительными убытками явного тепла. Работы выполняемые в отделении, относятся к разряду легких.

Нормативы микроклимата приведены в таблице 6.4.

Таблица 6.4

Оптимальные и допустимые нормы температур, относительной влажности и скорости движения воздуха.

В связи с незначительным выделением вредных веществ в воздухе рабочей зоны, предусмотрена общеобменная-вытяжная вентиляция периодического действия, СНиП 11-33-75 и местный отсос для работающих двигателей. Для работ в зимнее время предусмотрена централизованная система отопления.

6.6.1.2. Производственное освещение

В проектируемом отделении применяется естественное и искусственное освещение. Естественное освещение характеризуется коэффициентом естественной освещенности, определяемом в зависимости от характера зрительной работы. В вечернее время работы зоны предусмотрено искусственное освещение. В качестве светильников применяются люминесцентные лампы типа ЛБ (2/80Вт), светильники ОДОР.

В соответствии с СНиП 23-05-95 нормируемое значение коэффициента естественной освещенности для естественного освещения и освещенности на рабочих местах при искусственном освещении приведены в таблице.

Таблица 6.5

6.6.1.3. Защита от шума и вибрации.

Допустимые уровни звукового давления приведены в таблице

Таблица 6.6

Для уменьшения влияния шума на работающих, применены строительные конструкции с повышенной шумоизоляцией: стены из пустотелого кирпича толщиной 38 см с поверхностной плотностью 500Вт/м и коэффициентом звукопоглощения при частоте 500Гц-0,51

Для уменьшения вибрации в механизмах, электро и пневмоинструментах организована периодическая проверка технического состояния и устранения возникающих люфтов, дисбалансов и устранение неисправностей, применяются виброгасящие прокладки.

Таблица 6.7

Допустимые уровни вибрации по гост 12.01.012-90

6.6.1.4. Средства индивидуальной защиты

В качестве средств индивидуальной защиты применяются:

- специальная одежда для защиты тела рабочего;

- средства защиты глаз- защитные очки ГОСТ 12.4.100-80;

- средства защиты рук- рукавицы ГОСТ 12.4.010-75 .

6.6.2.Мероприятия и средства по технической безопасности.

6.6.2.1. Ограждение опасных зон

Все оборудование оснащено защитным ограждением, использующим попадание рабочего в опасную зону. Вращающие валы и соединительные - муфты диагностических стендов оснащены защитными стальными кожухами.

6.6.2.2. Расположение оборудования

Расстояние между стационарным оборудованием, ширина проходов выдержана в соответствии со СН и П11 -93-74. Оборудование размещено в порядке технологического процесса.

6.6.2.3. Обеспечение электробезопасности

. Источником снабжения электроэнергией отделения является 3-х фазная сеть с заземленной нейтралью: напряжение питания V=380/220 В. Для защиты людей от поражения электрическим током применено защитное отключение от питающей сети электрической цепи при замыкании ее на корпус оборудования или на землю, ГОСТ 12.1.004-86, ГОСТ 12.1.018-86; ГОСТ 12.1.038-82; ПУЭ гл. 1-1. Кроме того, сделано повторное заземление нулевого провода.

Электробезопасность обеспечивается также применением соответствующей изоляцией электроцепей, сопротивление которой проверяется мегометром не реже одного раза в год. Для защиты электропроводки от случайных механических повреждений она убрана в .металлические трубы. Вся электроаппаратура (рубильники, предохранители и др.) размещена в стенном металлическом шкафу. Дверцы шкафов снабжены надписью «Осторожно! Высокое напряжение».

6.6.3. Расчетная часть на безопасность труда

6.6.3.1.Расчет искусственного освещения в зоне приемки-выдачи

Исходные данные

1 .Размеры зоны 184,5=81 м²

2.Количество пыли в воздухе - 2мг/м³

3.Тип светильников ЛДОР с машинами ЛБ

4. Мощность ламп - 80 Вт

5. Высота подвеса светильников - 4м.

6. Нормируемая освещенность-20 лк

Определим методом коэффициента использования светового потока необходимое количество светильников.

Решение.

Определение индекса помещения

i= ,

где S = 81 м² - площадь помещения;

Н₁₁=4м - высота подвеса ламп;

А = 18м - длина помещения

В= 4,5 м—ширина помещения.

i= =0,9

Коэффициент использования светового потока равен 61%

Преобразуем формулу:

Ф= , получим

N= ,

где Ф- световой поток лампы, ЛМ; Ф= 5220 лк;

Е - заданная минимальная освещенность, лк;

К - коэффициент запаса;

S -площадь освещаемого помещения, м²

Z - коэффициент минимальной освещенности;

N- число светильников;

n -число ламп в светильнике;

u- коэффициент использования светового потока.

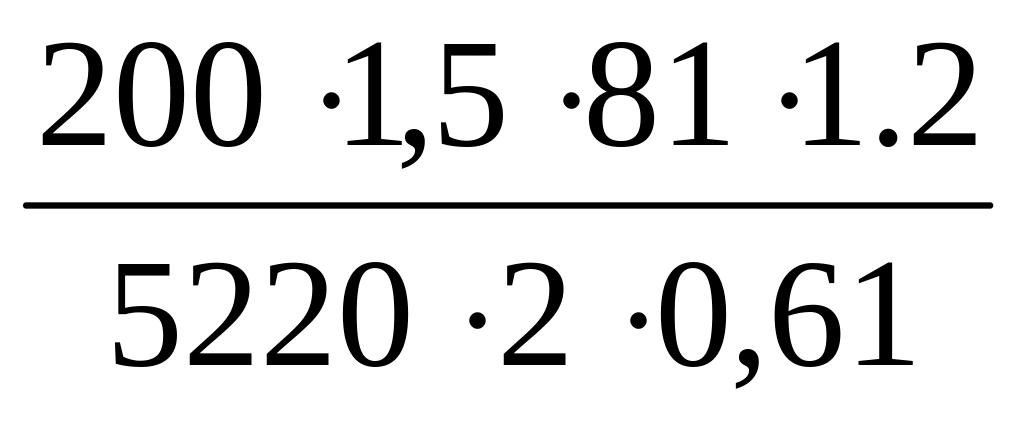

Определяем количество светильников:

N= = 4,57.

Принимаем N=5.

6.7. Мероприятия и средства по защите окружающей среды от воздействия сто

6.7.1 Очистка ливневых и производственных сточных вод.

Для очистки ливневых сточных вод применены очистные сооружения с двумя вертикальными грязеотстойниками с фильтрами и бензомаслоуловителями и вертикальным очистителем, снабженным фильтром зачистки и маслосборной емкостью. Внутренний диаметр железобетонных труб составляет 2 500 мм, высота 2 150 мм.

Для очистки производственных сточных вод от нефтепродуктов и взвешанных частиц применена напольная установка «Кристалл», позволяющая многократно использовать очищенную воду для технических -нужд СТО. Принцип действия этой установки основан на последовательной фильтрации загрязненной воды, сначала через фильтры грубой очистки, а затем тонкой очистки.

Установка объединена с другими очистными сооружениями. Концентрация вредных веществ после очистки не (Превышает нормативов приведенных в таблице. ПДК загрязнений сточных вод по СИ и П 4946-89

Таблица 6.8
