Министерство науки и высшего образования Российской Федерации
Калужский филиал федерального государственного бюджетного
образовательного учреждения высшего образования
«Московский государственный технический университет имени Н.Э. Баумана
(национальный исследовательский университет)» (КФ МГТУ им. Н.Э. Баумана)
ФАКУЛЬТЕТ ИУК «Информатика и управление»____________
КАФЕДРА ИУК1 «Проектирование и технология производства электронных приборов»______
ДОМАШНЯЯ РАБОТА
«Разработка технологических процессов изготовления печатных плат»
ДИСЦИПЛИНА: «Технология производства электронных средств»
Выполнил: студент гр. ИУК1-51Б |
___________ ( |
Прудников А.Ф.) |
|
|
(Подпись) |
(Ф.И.О.) |
|
Проверил: |
___________ (___Адарчин С.А.____) |
||
|
(Подпись) |
(Ф.И.О.) |
|
Дата сдачи (защиты):
Результаты сдачи (защиты):
-Балльная оценка:
-Оценка:
Калуга, 2021 г.
|
Оглавление |
|
1. |
Цель работы ....................................................................................................... |
3 |
2. |
Исходные данные ................................................................................................ |
3 |
3. |
Обоснование выбора материала основания ПП............................................... |
3 |
4. |
Чертеж заготовки ПП.......................................................................................... |
4 |
5. |
Раскрой листа материала основания ПП на заготовки, количество |
|
потребных листов.................................................................................................... |
5 |
|
6. |
Обоснование выбора метода изготовления ПП ............................................... |
7 |
7. |
Структурная схема маршрутного технологического процесса изготовления |
|
ПП. ............................................................................................................................ |
9 |
|
8. |
Операционный технологический процесс...................................................... |
10 |
9. |
Перечень используемого технологического оборудования. ...................... |
27 |
Список использованных источников .................................................................. |
33 |
|
2
1. Цель работы
Формирование практических навыков по технологической подготовке
производства ПП.
Основные задачи:
-выбор материала основания и метода изготовления ПП на основе анализа исходных данных;
-разработка маршрутного технологического процесса (ТП) изготовления ПП;
-разработка технологических операций (разбиение на переходы, выбор и назначение оборудования, приспособлений, инструментов, измерительных устройств и т.п.).
2. Исходные данные
Исходные данные к выполнению домашней работы приведены в таблице 1.
Таблица 1
№ вар. |
Тип ПП |
Размер ПП, мм |
Класс точности |
Диаметр |
монтажных/переходных |
отверстий |
Наличие металлизации |
монтажных отверстий |
Объем производства, шт |
Наличие паяльной маски |
Условия эксплуатации |
|
|
|
|
|
|
|
|
|
|
|
|
20 |
ДПП |
200×360 |
3 |
|
1,1 |
|
есть |
500 |
есть |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
П р и м е ч а н и е . В столбце «Условия эксплуатации»: 3 – спецаппаратура, работающая в сложных климатических условиях.
3. Обоснование выбора материала основания ПП
На основе анализа исходных данных выбор материала основания ПП
проведем с учетом следующих факторов:
1. Плата предназначена для эксплуатации в спецаппаратуре, работающей в
сложных климатических условиях. Следовательно, для основания ПП
3
необходимо выбирать материал, обладающий хорошими диэлектрическими свойствами, со стабильными характеристиками и размерами. Указанным характеристикам соответствует стеклотекстолит. Учитывая размеры ПП и условия эксплуатации, толщину стеклотекстолита следует выбрать 1,5 мм.
2.Плата имеет двухстороннюю конструкцию с металлизацией отверстий
(ДПП), значит стеклотекстолит должен быть фольгированным с двух сторон;
3. Плата 3-го класс точности подразумевает ширину печатного проводника
0.25 мм и расстояние между соседними элементами проводящего рисунка
0.25 мм. При использовании отечественных стеклотекстолитов большой процент ПП уйдет в брак, поэтому выбираем импортный;
Вывод: Таким образом, выбираем в качестве материала основания ПП импортный стеклотекстолит FR4 NAN YA (производства Тайвань). Данный материал широко распространён и имеет очень низкую стоимость. Толщина основания 1,5 мм. Толщина фольги 18 мкм. Текстолит облицован фольгой с двух сторон.
4. Чертеж заготовки ПП
1.Т.к. стороны ПП больше 100 мм, нет необходимости в групповой заготовке. С учётом технологического поля 10 мм по периметру платы, заготовка будет размером 220 х 380мм.
2.Плата предназначена для эксплуатации в спецаппаратуре, работающей в сложных климатических условиях и поэтому предполагает установку в соответствующий блок, т.е. размеры контура ПП сопрягаемые. Предельные отклонения на сопрягаемые размеры контура печатной платы не должны быть более 12-го квалитета по ГОСТ 25347—82.
3.На технологическом поле предусматриваем 4 технологических и 4 фиксирующие отверстия диаметром 4 мм
Точность диаметра фиксирующих отверстий для ПП 3-го класса точности должна соответствовать H9, а предельное отклонение межцентрового расстояния ±0,03 мм.
4
Для технологических отверстий не предъявляются жесткие требования по точности. Примем для них 12 квалитет по ГОСТ 25347−82.

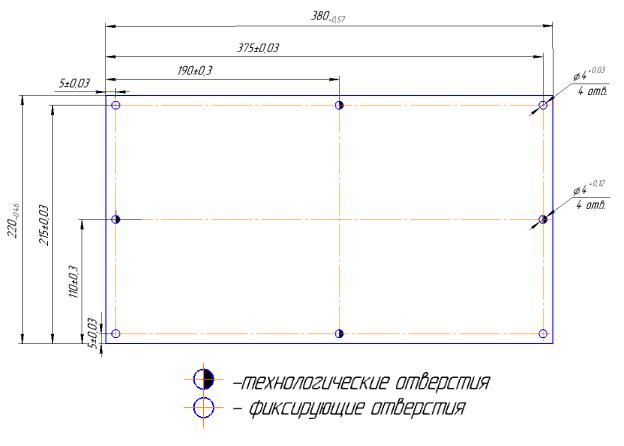

Чертеж заготовки ПП представлен на рис. 1.
Рис.1. Заготовка
5. Раскрой листа материала основания ПП на заготовки, количество
потребных листов
Для стеклотекстолита NAN YA доступны следующие форматы листа: (460 х 610) ± 5 мм ≈ (0,28 м2)
(1240 х 1080) ± 5 мм ≈ (1,34 м2)
При размерах заготовки ПП 380×220 мм (Sз = 0,0836 м2) (рис. 1) определим величину отходов (Sо) для каждого формата листа стеклотекстолита.
1. Формат листа 460 х 610 (Sл = 0,28 м2) 1.1 - количество заготовок на листе
по ширине листа Nзш = 610/380 = 1,8 => 1 шт.
по длине листа Nзд = 460/220 = 2,1=> 2 шт.
5
