Введение

Электронные системы охраны

Общие принципы организации охраны объектов хорошо известны и описаны в многочисленных источниках. При всем многообразии и особенностях различных способов защиты эти принципы сводятся к созданию нескольких рубежей защиты и комплексу организационных мер по пресечению действий злоумышленника.

При выборе способов защиты жилища, потребитель исходит в первую очередь из оценки возможной угрозы. Эта оценка зависит от рода занятий, месторасположения, благосостояния потребителя и т.п. Оценка возможной угрозы во многом субъективна, поэтому окончательный выбор структуры электронной системы защиты всегда остается за потребителем.

При выборе концепции построения охранной системы для частного домовладения существуют некоторые отличия от систем охраны крупных объектов.

Главное отличие состоит в различных финансовых возможностях промышленного или торгового предприятия и владельца частного коттеджа или дачного дома. В большинстве случаев хозяин дома исходит не столько из желаемых технических характеристик охранной системы, сколько из той денежной суммы, которую он готов выделить на оснащение электронной охранной системы.

Отсюда вытекают повышенные требования к надежности оборудования. Общеизвестно, что надежность системы в целом тем ниже, чем большее число элементов составляет данную систему. Поэтому, для повышения надежности системы нужно свести число различных устройств (датчиков, расширителей, распределительных коробок и т.п.) к минимуму, разумно необходимому для выполнения поставленной задачи. Кроме того, обслуживание значительно упрощается, если система состоит из однотипных, взаимозаменяемых элементов.

Даже сложная система электронной защиты должна состоять из нескольких функционально независимых частей, простых в настройке и применении. Такой подход повышает надежность системы в целом и снижает эксплуатационные расходы. С другой стороны не стоит экономить на стадии построения системы, приобретая более дешевое оборудование малоизвестных фирм, морально устаревшее или функционально ограниченное. На стадии разработки желательно закладывать некоторую избыточность оборудования по техническим и функциональным характеристикам. Большинство современных охранных систем имеют модульную структуру, позволяющую расширять систему путем добавления дополнительных блоков.

Третье отличие электронных систем безопасности индивидуального дома состоит в повышенных эстетических требованиях к элементам систем безопасности и качеству выполнения монтажных работ. Выполнение этого требования также облегчается при сведении к функционально разумному минимуму числа различных датчиков и других элементов системы, требующих открытой установки.

.1 Проектирование

При проектировании системы безопасности котеджа, дома, квартиры или другого объекта необходимо предусмотреть множество аспектов.

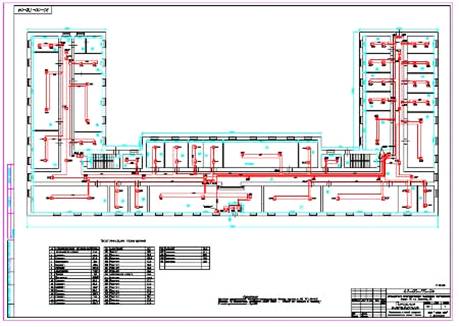

Рисунок 1- Схема котеджа

От грамотности проекта охранной системы зависит дальнейшая её работа, а, следовательно, степень безопасности которую она может обеспечить людям и материальным ценностям. Нужно учесть, то, что система безопасности состоит из многих сложных самих по себе подсистем, таких как:

Система видеонаблюдения

Система контроля доступа

Система контроля периметра

Система контроля утечек воды и газа

Охранная и пожарная сигнализации

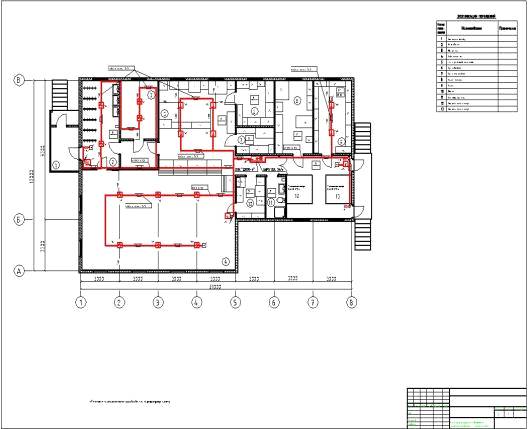

Рисунок 2- Схема

Во время проектирования учитывается множество моментов, от архитектурных особенностей до параметров электрики, которые установлены на объекте. Проектирование системы видеонаблюдения включает распределение видеокамер на объекте в соответствии с техническим заданием для обеспечения максимальной безопасности объекта.

.2 Структура системы безопасности жилого дома

Систему безопасности дома можно представить как совокупность подсистем:

контроля и управления доступом;

видеонаблюдения;

охранной и пожарной сигнализации;

диспетчеризации и мониторинга инженерных систем дома;

сбора, обработки, хранения и отображения информации;

оперативного реагирования.

Каждая из подсистем представляет обособленный технический комплекс. Например, оборудование подъезда стальной дверью и замком является основой для создания системы управления доступом, а установка видеокамеры и организация дуплексной связи от двери каждого подъезда - основой для создания диспетчерской службы и т. д.

. Подсистема контроля и управления доступом

.1 Аудиодомофоны

безопасность жилой дом видеонаблюдение

Аудиодомофоны (далее домофоны) являются неотъемлемой частью инженерной инфраструктуры современного дома. Это простая и удобная в эксплуатации система ограничения доступа на защищаемую территорию (подъезд). Установка домофона помогает справиться с проблемой вандализма и порчи общего имущества дома: сохранить в целости стены, лифт, почтовые ящики, электроосвещение на этажах и т. п. Кроме того, установка домофона снижает вероятность проникновения в подъезд случайных лиц и уменьшает риск нападений с преступными целями в защищенном доме.

Обязательным условием для установки домофона является наличие металлической двери с двухслойной либо трехслойной конструкцией.

Монтаж домофона должен производиться с соблюдением требований действующих СНиП и других нормативных документов по эксплуатации жилищного фонда.

.2 Видеодомофон

Принцип работы видеодомофона отличается от работы аудиодомофона только в части получения у жильца видеоизображения посетителя, дающего о нем более полную информацию.

Разные варианты использования видеодомофона позволяют получить видеоизображение во всех квартирах подъезда.

Видеодомофон наиболее эффективен при наличии поста консьержа в подъезде. Хорошее и относительно недорогое решение, позволяющее консьержу, как лицу, отвечающему за порядок и безопасность в подъезде, иметь полную (аудио- и видео-) информацию о посетителе.

.3 Подсистема видеонаблюдения

В простейшем случае система видеонаблюдения представляет собой видеокамеру, фиксирующую входящих в подъезд, подключенную к специальному записывающему устройству.

Следует отметить, что уже сам факт наличия видеонаблюдения оказывает заметное останавливающее воздействие на потенциальных нарушителей. Еще более эффективным является вариант с использованием средств видеоконтроля, при которых жители извещены о том ,что территория в доме и вокруг него просматривается видеокамерами.

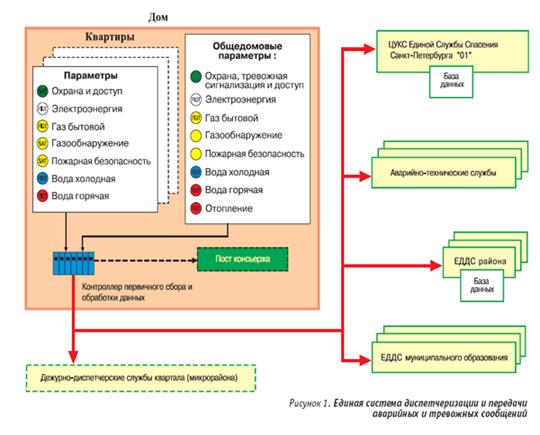

Рисунок 3- Единая система диспетчеризации и передачи аварийных и тревожных сообщений

Существенное различие централизованного видеонаблюдения от системы локальной видеозаписи доступа в подъезд - это возможность не только комплексного контроля ситуации, но и оперативного реагирования на нее.

При этом консьерж в каждом подъезде не обязателен, достаточно одного диспетчера (организации одного рабочего места для круглосуточного контроля) на несколько подъездов, весь дом или даже на несколько домов. Более того, в каждой охранной видеосистеме есть возможность программно-аппаратного контроля движения в поле зрения видеокамер, что значительно упрощает работу диспетчера, внимание которого может быть ослаблено (из-за усталости или других причин).

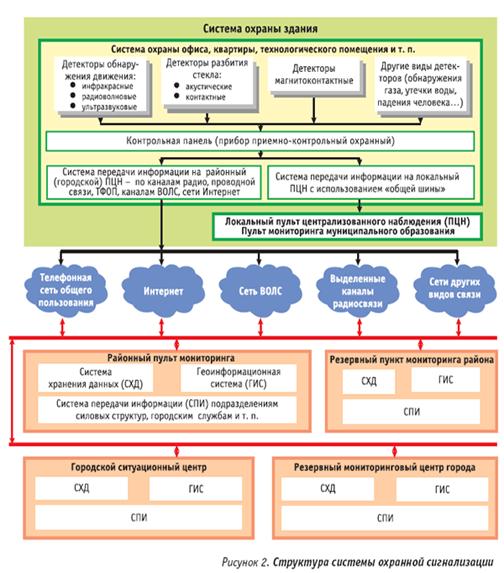

Рисунок 4- Структура систем охранной сигнализации

Система видеонаблюдения может включать в себя видеокамеры различной конфигурации. Тип видеокамеры определяется условиями ее работы: темный подвал или узкий лифт, улица, котельная и т. п. Технические средства управления видеокамерами (поворотное устройство, трансфокатор - для дистанционной фокусировки) и аппаратно-программный комплекс обработки и записи видеоинформации (видеомагнитофон, компьютер) существенно облегчают и повышают эффективность работы диспетчера.

места (зоны контроля), где будет установлена и куда будет направлена каждая видеокамера;

степень детализации видеоконтроля (количество прошедших человек, кто именно прошел, в каком состоянии был, когда проходил) для каждой конкретной зоны;

систему регистрации;

место нахождения диспетчерского пункта, обязанности оператора.

.4 Подсистема охранной и пожарной сигнализации

Важным элементом комплексной системы безопасности является подсистема охранной и пожарной сигнализации.

Система охранно-тревожной сигнализации (СОТС) должна обеспечивать охрану выделенных зон в автоматизированном режиме. СОТС нижнего уровня (квартира) в типовом варианте решения управляются с пульта локального приемно-контрольного прибора, размещаемого непосредственно в охраняемой зоне. С данного локального приемно-контрольного прибора в систему диспетчеризации должна обеспечиваться дифференцированная подача сигналов постановки/снятия с охраны, несанкционированного проникновения, пожарной тревоги, при детектировании наличия опасной концентрации в воздухе - газовой опасности. Элементы охранных систем общедомового назначения должны управляться через систему сбора, обработки, хранения и отображения информации (ССОИ) централизованно. В жилых зданиях рекомендуется оборудовать средствами СОТС выходы в подвал, на чердаки или крыши, запасные выходы, технологические помещения.

В зависимости от условий размещения, прогнозируемой вероятности тех или иных угроз, принятой тактики охраны создаются один или два рубежа охраны. Они создаются на подступах к зданию и по его периметру (стены, перекрытия, двери, окна), в помещениях.

Для обеспечения надежной охраны используют комбинированные датчики (извещатели), основанные на различных физических принципах обнаружения. Извещателями системы охранной сигнализации объемного типа блокируются помещения, имеющие оконные проемы. Магнитоконтактными извещателями блокируются все наружные двери, двери основных помещений и двери, оборудованные элементами СКУД, створки оконных рам. Помещения нижних этажей зданий, а также расположенные возле пожарных лестниц, балконов, карнизов и т. п. с оконными проемами, не оборудованными декоративными металлическими решетками, блокируются акустическими извещателями разбития стекла.

СОТС и ССОИ должны обеспечивать протоколирование (архивирование) всех происходящих событий (постановка и снятие с охраны, тревожные сообщения, неисправности, переход на электропитание от резервных источников, корректирование времени и др.). Целесообразно обеспечить ведение общего протокола с системой контроля и управлением доступом.

Состав систем пожарной безопасности для большинства объектов строго регламентирован нормативными документами и учитывается при проектировании. Для жилых зданий, не вошедших в нормативные перечни, установка данных средств безопасности до выхода региональных норм и требований носит рекомендательный характер.

При наличии в жилых зданиях оборудованных помещений для постов охраны (диспетчерских) с круглосуточным режимом функционирования рекомендуется создавать автоматические системы пожарной сигнализации с размещением в указанных помещениях приемно-контрольных приборов. При отсутствии дежурных служб или сложностях одновременного оборудования средствами пожарной сигнализации всех квартир (например, в находящемся в эксплуатации жилом здании) рекомендуется устанавливать средства охранно-пожарной сигнализации локального уровня.

Система оповещения предназначена для доведения информации о чрезвычайных ситуациях и местах их возникновения до жильцов, а также управления эвакуацией людей. Кроме того, она может использоваться для трансляции важных сообщений, радио_ или музыкальных программ. Оборудование системы оповещения должно обеспечивать:

передачу сообщений о чрезвычайных ситуациях (избирательное и последовательное оповещение) в автоматическом режиме или при помощи микрофона диспетчерского пульта

доведение информации при помощи микрофонов, установленных на рабочих местах службы эксплуатации дома и постах операторов КТСБ, а также заранее записанных на магнитную ленту, жесткий диск компьютера.

.5 Подсистема диспетчеризации и мониторинга инженерных систем дома

Основой финансовой стабильности и эксплуатационной безопасности любого многоквартирного дома является применение энерго-- и ресурсосберегающих технологий, постоянный контроль состояния инженерных систем.

Ввод в эксплуатацию единой многоуровневой автоматизированной системы диспетчеризации инженерных сетей, контроля и управления объектами городского хозяйства (СДИС) направлен на создание информационной системы, обеспечивающей контроль расхода топливно-энергетических ресурсов и автоматизацию деятельности диспетчерских служб. Создание подобной системы в рамках отдельного многоквартирного дома или группы домов ведет к значительному снижению затрат на энергоресурсы и повышению эффективности их использования (электроэнергия, газ, тепло, вода и пр.). Кроме того, введение в эксплуатацию полноценной СДИС предоставляет эксплуатационным службам и органам управления эффективный инструмент контроля, позволяющий решить следующие задачи:

создание механизма получения в автоматизированном режиме объективной, оперативной и достоверной информации о состоянии инженерного оборудования зданий и сооружений;

повышение оперативности получения данных о признаках технологических аварий, неисправности оборудования инженерных сетей и автоматики здания;

создание условий, стимулирующих реализацию ресурсо- и энергосберегающих технологий, режима экономии;

автоматизация процессов сбора, обработки, протоколирования и отображения данных, подготовки статистических и финансовых документов по расчету за предоставленные услуги.

Общими функциональными требованиями к СДИС являются:

сбор и автоматическая обработка данных со счетчиков электроэнергии, горячей и холодной воды, тепла, природного газа на уровнях квартира (офис), - дом (строение);

определение баланса здания по электроэнергии, горячей и холодной воде, теплу, природному газу;

обнаружение инцидентов, связанных с техническими авариями в инженерных сетях, нарушением нормального функционирования счетчиков;

сбор, протоколирование событий, автоматическая подготовка и передача аварийных сообщений в установленном формате (идентификатор координат, тип оборудования и признак инцидента);
