Курсовая работа (т): Электронные системы охраны

Рисунок 8- Магнитно-контактный датчик

Механический размыкатель

Его можно считать разновидностью магнитно-контактного датчика - конечно, не по конструкции, а по принципу действия. Устройство, состоящее из корпуса с кнопкой, устанавливают на неподвижной части двери или окна, а подвижная часть давит на кнопку датчика, тем самым замыкая контакт. В остальном же механический размыкатель работает аналогично магнитно-контактному. По большому счёту, подобная технология является устаревшей, но многие производители до сих пор продолжают выпуск таких устройств.

Рисунок 9- Механический размыкатель

Акустический датчик

Реагирует на звук разбиваемого оконного стекла, и потому устанавливается в непосредственной близости к окну. Сам по себе этот датчик оказывается бесполезен в случае, например, если злоумышленник не станет разбивать стекло, а воспользуется стеклорезом. По этой причине подобные датчики не могут являться основными или единственными и применяются как дополнение к другим устройствам.

Рисунок 10- Акустический датчик

Вибрационный датчик

Устройство крепится на стену и улавливает вибрацию на стадии создания пролома. Также не рекомендуется для использования как основной либо единственный датчик для контроля. Самая распространённая область применения - защита особо важных помещений.

Рисунок 11- Вибрационный датчик

Датчик задымления

Это устройство относится к пожарной части ОПС и реагирует на появление дыма в контролируемом помещении. Дым поднимается к потолку и растекается по его поверхности, именно туда и устанавливают датчик задымления. Очевидно, что он не может применяться, например, в гараже или на кухне, где образование дыма - вполне нормальное явление, иначе при готовке или прогревании двигателя автомобиля возможны ложные срабатывания пожарной сигнализации.

Рисунок 12- Датчик задымления

Также относясь к пожарной части ОПС, этот датчик срабатывает при значительном повышении температуры в помещении, причём при условии, что она нарастает не менее 10-30 сек. Устройство применяют либо в паре с датчиком задымления, либо отдельно - для гаражей и кухонь.

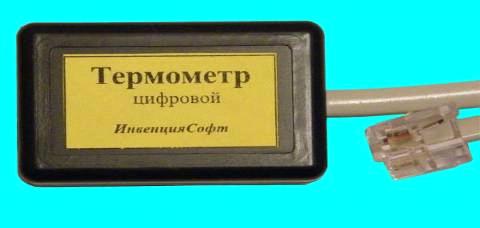

Рисунок 13- Датчик температуры

Применяются также схемы направленного действия, когда под контролем находятся строго определённые зоны помещения. Например, многие пользователи ОПС включают систему, даже будучи дома, - чаще всего это происходит в ночное время. В данном случае используют схему, называемую специалистами шторой или занавесом. Чтобы не лишать обитателей дома возможности спокойно передвигаться из комнаты в комнату, под контроль берутся только внешние стены вместе с дверьми и окнами, а также небольшое пространство перед ними. Всё, что требуется при этом от жильцов, - не приближаться к ограждающим стенам здания менее чем на оговоренное расстояние, то есть не попадать в зону контроля датчиков ОПС.

Следует также упомянуть такие устройства, как датчики протечки воды или газа. Достаточно редко применяемые в нашей стране, они играют не меньшую роль в обеспечении безопасности жилища, чем любые другие. Установленный на полу в санузле датчик протечки воды отправляет сигнал на контроллер, а тот в свою очередь информирует пульт охраны и, при наличии такой возможности у системы, подаёт команду на электропривод вводной задвижки водопровода. Соответственно датчик утечки газа анализирует наличие в атмосфере компонентов используемого в доме газа и через контроллер передаёт сигнал на вводную задвижку газопровода.

В зависимости от способа передачи сигнала на контроллер датчики ОПС делятся на проводные и беспроводные. Если связь осуществляется по проводам, то устройство не нуждается в дополнительном источнике питания, что можно отнести к достоинствам. Однако такая схема предусматривает штробление стен для скрытой укладки проводки, поэтому её выполняют ещё на стадии ремонта или отделки дома. Беспроводные датчики не требуют никаких сложных работ по монтажу, но подразумевают автономное питание. В этом случае, как правило, используются обычные батарейки, которые нужно периодически заменять. Беспроводные устройства являются мобильными, и технические специалисты в случае необходимости могут легко произвести их перестановку или переориентирование для более надёжного контроля помещений.

.11 Вход и выход

Для постановки и снятия дома с охраны используются специальные коды, которые должны быть введены с пульта управления (выносной клавиатуры). При постановке на охрану возможны два варианта:

. Человек вводит с контрольной панели команду на включение ОПС, после чего ему даётся определённый (заранее запрограммированный) промежуток времени, чтобы покинуть дом и закрыть входную дверь. По истечении заданного срока система сигнализации полностью активируется.

. После ввода команды на включение ОПС котроллер ждёт, пока будет открыта и закрыта входная дверь, и только потом активирует весь комплекс охранных устройств системы.

При снятии с охраны вошедший в дом человек в течение отведённого ему времени (запрограммированного при настройке системы) должен ввести код деактивации. Вообще, оптимальной является установка клавиатуры, принимающей этот код, непосредственно возле входной двери, а основную контрольную панель системы и передающее устройство лучше убрать как можно дальше, максимально затруднив доступ к ним. Здесь необходимо отметить, что пауза для ввода кода деактивации действительна только для датчиков, контролирующих входную дверь: во всех остальных случаях тревога будет поднята немедленно.

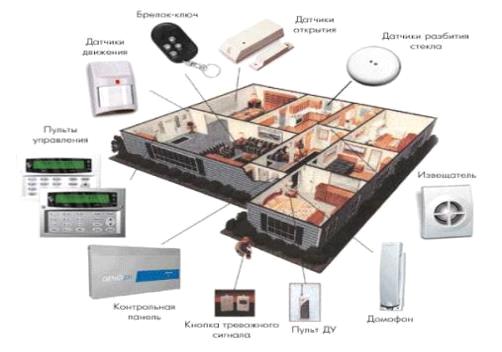

Рисунок 14-Ввод- вывод

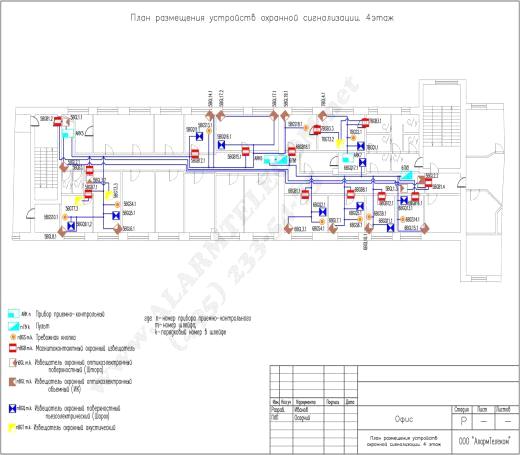

. План размещение устройств ОС 4 этаж

.1 Описание

Данный объект представляет собой многоэтажное здание, в данном случае взят четвертый этаж. Т.к. комнаты предназначены для различного пользования и у каждой различная планировка в соответствии этого размещались извещатели пульты и т.д. Ниже представлены извещатели используемые в схеме.

Рисунок 15-ИО-102-2

Извещатель охранный точечный магнитоконтактный

Технические характеристики: ИО 102-2 (СМК-1)

Предназначен для поверхностного монтажа

Евродизайн

Крепление

на винтах

Цвет: белый. Другие цвета - по согласованию

Длина выводов: 170 мм, более по согласованию

Выводы из многожильного провода в полихлорвиниловой изоляции, сечение жилы 0.2 мм2.

Расстояние срабатывания макс.: 10 мм

Материал корпуса: полистирол УПМ-0508

Предназначен для поверхностного монтажа

Евродизайн

Крепление на винтах

Цвет: белый. Другие цвета - по согласованию

Длина выводов: 170 мм, более по согласованию

Выводы из многожильного провода в полихлорвиниловой изоляции, сечение

жилы 0.2 мм2.

Расстояние срабатывания макс.: 10 мм

Материал корпуса: полистирол УПМ-0508

Коммутирующий элемент сухой геркон

Коммутируемое напряжение 0,05 -72В

Коммутируемый ток 0.0001 -0,25 A

Коммутируемая мощность, макс 10 Вт

Выходное сопротивление датчика 0,5 Ом

Электрическая прчность изоляции, мин 500 В эфф / 700 В пост

Число срабатываний извещателя не менее: 106 в режиме 30В-0,25А

Вибрационные нагрузки (10-35 Гц ) 0,5g

Диапазон рабочих температур -50°С...+50°C

Срок службы не менее 8 лет

Извещатель охранный оптико-электронный "Фотон-18, 18А, 18Б, 18Д"

Рисунок 15-Фотон-18, 18А, 18Б, 18Д

Предназначен для обнаружения проникновения в охраняемое пространство взрывоопасных зон закрытого помещения.
Особенности три зоны обнаружения формируются тремя типами линз Френеля: объемная - "Фотон-18" ИО409-40, линейная - "Фотон-18А" ИО209-30, поверхностная - "Фотон-18Б" ИО319-18, объемная зона с устойчивостью к животным весом до 10 кг - "Фотон-18Д" ИО409-53

микропроцессорная обработка сигналa

Технические характеристики:

Маркировка взрывозащиты - 0ExiaIIВT6X

Напряжение питания - от 9 до 14 В

Ток потребления - не более 10 мА

Дальность действия (зона обнаружения) - 12 м (объемная); 20 м (линейная); 15 м (поверхностная); 10 м (объемная "Фотон-18Д")

Габаритные размеры - 100х73х54,5 мм

Масса - не более 0,1 кг

Степень защиты оболочки - IP41

Диапазон рабочих температур - минус 30 … +50 °С

Извещатель охранный объемный оптико-электронный адресный "С2000-ИК исп. 03"

Рисунок 16- С2000-ИК исп. 03

Предназначен для обнаружения проникновения (попытки проникновения) в охраняемое пространство закрытого помещения

Извещение о тревоге передаётся по двухпроводной линии связи (ДПЛС) на контроллер "С2000-КДЛ" интегрированной системы охраны "Орион". К одному контроллеру в линию связи можно включить до 127 "С2000-ИК исп.03"

В "С2000-ИК исп.03" предусмотрены:

сферическая оптическая линза с антисаботажной зоной;

кнопка ТАМПЕР для настройки извещателя и обнаружения попыток несанкционированного доступа;

световой индикатор красного цвета для контроля работоспособности;

Выдаются сообщения ВЗЯТ, ТРЕВОГА, ВСКРЫТИЕ, уровень напряжения ДПЛС в месте установки извещателя

"С2000-ИК исп.03" обеспечивает:

надёжное обнаружение проникновения в охраняемое помещение;

устойчивость к перемещению мелких животных;

устойчивость к изменению фоновой освещённости;

устойчивость к тепловым потокам;

устойчивость к электростатическим разрядам;

устойчивость к импульсам напряжения в линии связи ДПЛС;

отключение светового индикатора

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая дальность действия - 12 м

Чувствительность извещателя обеспечивает выдачу тревожного извещения при перемещении человека со скоростью от 0,3 до 3 м/с на расстояние не более 3 м

Ток потребления при отключенной индикации, не более - 0,6 мА

Время технической готовности, не более - 15 с

Диапазон рабочих температур - от минус 30 до плюс 50 °С

Габаритные размеры извещателя - 68х93х41 мм

Масса, не более - 125 г

Извещатель охранный поверхностный пьезоэлектрический

ИО 304-3 "ГРАНЬ-2"

Извещатель предназначен для обнаружения попытки преднамеренного разрушения бетонных и кирпичных стен и перекрытий, деревянных конструкций и металлических сейфов.

“ГРАНЬ-2” выдает на пульты централизованного наблюдения следующие сигналы:

извещение “НОРМА”, указывающее, что объект находится под охраной, отсутствуют разрушающие воздействия на охраняемую поверхность и на извещатель подано напряжение питания;

извещение “ТРЕВОГА”, указывающее на попытку проникновения на охраняемый объект или указывающее на факт отключения напряжения питания.

Извещатель обладает высокой помехоустойчивостью и исключает возможность ложной выдачи извещения “ТРЕВОГА” при случайных одиночных или длительных постоянных вибрационных помехах.

Извещатель “ГРАНЬ-2” рассчитан на непрерывный, круглосуточный режим работы и может быть использован в сочетании с любыми типами извещателей охранной, охранно-пожарной сигнализации.

Рисунок 17-Грань-2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная площадь, контролируемая одним ДСВ-1, м................от 8,0 до 15,0 в зависимости

от материала конструкции

Максимальная площадь, контролируемая одним ДСВ-2, м2 в каждую сторону.... 15,0 (1,5м от звуковода, со звуководом длиной до 5м)

Напряжение питания от источника постоянного тока, В.....................................0,2...15

Максимальный коммутируемый ток, мА.................................... 50

Диапазон рабочих температур, °С................................................ -10...+50

Массы, кг:

БОС........................................................................................................ <0,7

ДСВ-1, ДСВ-2........................................................................< 0,15

ИОАРС "СОЛО" паспорт - извещатель охранный акустический разбития стекла

Извещатель охранный акустический разбития стекла ИОАРС "СОЛО" (в дальнейшем извещатель) предназначен для дистанционного обнаружения разрушения обрамленного стекла в закрытом помещении, фиксации несанкционированного проникновения в корпус и формирования извещения о тревоге.

Извещатель рассчитан на совместную работу с пультами централизованного наблюдения (ПЦН) или приборами приемно-контрольными (ППК), реагирующими на размыкание контактов извещателя, включенного в шлейф охранной сигнализации.

Извещатель в автономном режиме работает совместно с устройствами сигнализации.

Извещатель рассчитан на непрерывную круглосуточную работу и является невосстанавливаемым, неремонтируемым, периодически обслуживаемым и контролируемым изделием.

Извещатель не предназначен для использования в химически агрессивных средах.

Приложение
