Курсовая работа (т): Электронные системы охраны

автоматический и/или интерактивный анализ данных, генерация отчетов и протоколов;

хранение протоколируемых данных на сервере в стандартизированном формате, позволяющем производить их обработку и использование с помощью программного обеспечения других производителей;

ведение баз данных по оборудованию (планируемые сроки и отметки о проведении регламентных и ремонтных работ, статистика, метрология и т. д.);

мониторинг инцидентов в системе (регистрация аварийных, тревожных сигналов), обеспечение приоритетов передачи таких сообщений;

функционирование под управлением операционных систем жесткого реального времени;

разграничение доступа к данным по уровню администрирования и по принадлежности данных;

возможность обмена данными в СДИС через унифицированные протоколы и интерфейсы.

.6 Подсистема сбора, обработки, хранения и отображения информации

Подсистема сбора, обработки, хранения и отображения информации (ССОИ) является важным элементом комплекса технических средств безопасности (КТСБ) в масштабах города, района, муниципального образования, жилого квартала, отдельного многоквартирного дома. ССОИ должна обеспечивать выполнение следующих функций:

согласование работы всех технических систем безопасности, обеспечение адекватного реагирования операторов постов охраны и наблюдения на возникающие сигналы тревоги и другие сообщения;

выполнение централизованной и децентрализованной постановки и снятия с охраны отдельных зон в соответствии с полномочиями операторов и пользователей

прием и обработку всей информации, которая поступает от приемно-контрольных приборов, непосредственно от средств обнаружения (извещателей охранной и пожарной сигнализации, детекторов наличия опасной концентрации газа и т. п.), а также обеспечивать приоритетный прием сигналов тревоги;

вывод информации, поступающей от средств КТСБ на мониторы АРМ операторов постов охраны и наблюдения, оперативно-дежурных смен Единой службы спасения, диспетчеров аварийных служб в соответствии с заданной конфигурацией распределения данных и с привязкой сигналов тревоги к электронным планам и ГИС;

оповещение персонала постов охраны и служб безопасности о возникших на объекте нештатных ситуациях и выдачу рекомендаций по реагированию на них, посредством отображения оперативной предупреждающей текстовой, графической информации на АРМ операторов и администрации. Кроме того, автоматически должны выдаваться установленные директивы, инструкции, рекомендации операторам;

документирование в электронной форме с возможностью вывода на бумажные носители для последующего детального анализа всех событий, контролируемых системой, с указанием места их возникновения, характера, даты и времени, а также сообщений, команд по управлению техническими средствами КТСБ, действий персонала;

разграничение доступа персонала к функциям и ресурсам системы в соответствии с его должностными обязанностями;

анализ обстановки и блокирование действий, приводящих к нештатным ситуациям и снижению уровня безопасности объекта;

оперативное предоставление по запросу администратора ретроспективной информации о состоянии безопасности объекта;

дистанционное управление включением систем дежурного и ночного освещения, оповещения на функционирование по графикам в заданные промежутки времени, контроль их текущего состояния и возможность их оперативного изменения по командам и автоматически по фактам запрограммированных событий;

автоматизацию процессов принятия решений при внештатных ситуациях;

автоматический переход на автономный режим функционирования при повреждении линий связи или нарушении установленной схемы централизованного (дистанционного) управления на любом уровне и по другим причинам с сохранением и накоплением данных;

возможность дистанционного подключения и управления с АРМ администратора (в случае тревоги - с АРМ операторов) любыми устройствами сетевого уровня в соответствии с предоставленными полномочиями.

Управление КТСБ является многоуровневыми гибким, с приоритетом выполнения команд с центрального пульта. При этом одновременно должна сохраняться возможность выбора управляющих функций территориально разнесенными подсистемами, обеспечение многовариантной их настройки, обмена информацией между подсистемами на сетевом уровне. Возможные схемы интеграции различных систем должны учитываться при разработке технических заданий на проектирование, выборе состава и варианта компоновки технических средств, определении топологии их размещения и прокладки коммуникаций, а также при подготовке проектной документации.

Для повышения надежности функционирования КТСБ должна быть предусмотрена периодическая автоматическая проверка присутствия оператора путем запроса соответствующего пароля. Факт отсутствия оператора или неадекватное его реагирование на запросы должен протоколироваться, а в определенных случаях должна передаваться команда на включение внешних устройств оповещения и сигнализации.

.7 Интеграция средств безопасности

Наиболее эффективным вариантом применения подсистем безопасности и жизнеобеспечения является их объединение в единую систему комплексной безопасности. Применение аналоговых систем архивирования и записи видеоинформации в этом случае (видеомагнитофон) неудобно - долгий поиск фрагмента записи, отсутствие возможности интеграции на уровне обработки сигнала с другими подсистемами. Поэтому, даже когда сигналы передаются в аналоговом формате, их регистрация осуществляется на цифровой носитель, позволяя производить их дальнейшую обработку с помощью современных программных средств.

Таким образом, интегрированные системы безопасности дают возможность прямо с диспетчерского пункта пользоваться следующими дополнительными функциями:

речевая связь диспетчера с любым подъездом, вызов диспетчера с любого подъезда

разграничение доступа и управление объектами (открывание дверей подъезда, черного хода, чердака, подвала, включение и выключение освещения, управление поворотными устройствами и трансфокаторами видеокамер, управление шлагбаумом на автостоянке и др.);

охранно-пожарная сигнализация служебных и нежилых помещений, чердаков, подвалов, лифтовых машинных помещений и т. п.;

мониторинг сетей теплоснабжения, газоснабжения, водоснабжения, электроснабжения. Обеспечение комплексной безопасности включает в себя: постоянный контроль состояния основных составных частей жизнеобеспечения объекта и реагирование на тревожные (аварийные) сигналы. Мероприятия по техническому обеспечению безопасности объекта включают установку:

В подъезде

металлической входной двери, электромагнитного замка

домофона,

скрытой (или защищенной) видеокамеры с выводом сигнала на диспетчерский пульт, пост консьержа,

речевой двусторонней связи диспетчера с любым подъездом.

В кабине лифта

скрытой видеокамеры с выводом на диспетчерский пульт (возможно подключение микрофона, отображение номера этажа, на котором находится лифт).

В машинном отделении лифта

металлической двери и решеток на окна

электромагнитного замка на дверь (возможен вариант подключения управляющего контроллера для управления замком из диспетчерской, либо просто отпирания замка по электронному ключу, который можно выдать работникам эксплуатационной службы)

датчиков охранно-пожарной сигнализации с выводом сигнала на диспетчерский пульт,

датчика защиты от перегрузки двигателя лифта.

металлических дверей и решеток на окна,

электромагнитного замка на дверь (аналогично п. 3),

датчиков охранно-пожарной сигнализации с выводом сигнала на диспетчерский пульт,

бессальниковой арматуры на трубопроводах, с датчиками технического состояния (с выводом сигнала на пульт мониторинга),

датчика контроля концентрации газа с выводом тревожного сигнала на пульт диспетчера.

В подвале

металлической двери и решеток на окна,

электромагнитного замка на дверь (аналогично п. 3),

датчиков охранно-пожарной сигнализации с выводом сигнала на пульт диспетчера,

бессальниковой трубопроводной арматуры, с датчиком технического состояния с выводом сигнала на пульт мониторинга в качестве вводных задвижек на прямом и обратном трубопроводе холодного и горячего водоснабжения, на коллекторах отопления.

В электрощитовой

металлической двери и решеток на окна,

электромагнитного замка на дверь (аналогично п. 3)

датчиков охранно-пожарной сигнализации с выводом сигнала на пульт диспетчера,

датчика контроля сопротивления сети и реле контроля состояния с выводом сигнала на диспетчерский пульт.

На посту консьержа

металлической двери и решеток на окна

электромагнитного замка на дверь (доступ в диспетчерскую разрешен только управляющим дома и дежурным диспетчерам),

датчиков охранно-пожарной сигнализации,

«тревожной» кнопки вызова милиции (службы безопасности),

аппаратно-программных средств управления доступом в подъезд (в служебные и нежилые помещения) и открытия дверей подъездов экстренным службам (милиция, МЧС, скорая помощь),

средств связи с подъездами и устройств контроля датчиков.

На прилегающей (придомовой) территории

обзорной видеокамеры с выводом сигнала на диспетчерский пульт (возможна установка купольной поворотной видеокамеры).

Диспетчеризация дома либо нескольких домов позволяет осуществлять комплексный контроль работоспособности инженерных систем, предотвращение аварийных ситуаций (возникновение пожара, затопление подвала, утечка газа), своевременное выявление и предупреждение правонарушений и порчи имущества и контроль деятельности эксплуатационных служб.

Оборудование рабочего места дежурного диспетчера голосовой связью, с возможностью дистанционного управления подъездным замком позволяет обеспечить доступ в подъезд бригад скорой помощи, милиции, эксплуатационных служб, а также требовать соблюдения правил поведения от посетителей, находящихся у входа в подъезд.

.7 Системы охранно-пожарной сигнализации ОПС

Построив собственный загородный дом и превратив его в уютное домашнее гнёздышко, человек неизбежно сталкивается с проблемой сохранности имущества от пожара и злоумышленников. Просто оформить страховку бывает недостаточно: хотелось бы устранить проблему на корню. В этом случае помешать огню и грабителям может комплекс мер по охранно-пожарной сигнализации (ОПС) в доме. Отнюдь не являясь некой панацеей, такие системы, тем не менее, в значительной степени способствуют спокойствию хозяев за сохранность своей собственности.

Для начала имеет смысл определиться с самим понятием охранно-пожарной сигнализации (ОПС).

комплекс ОПС по защите зданий включает в себя:

первичные датчики, непосредственно осуществляющие контроль отведённой территории;

контроллер (контрольная панель), собирающий и анализирующий показания датчиков, а также управляющий всей охранной системой и вырабатывающий её ответную реакцию на возможные нештатные ситуации;

пульт управления (клавиатура), предназначенный для постановки помещения на охрану и снятия с неё.

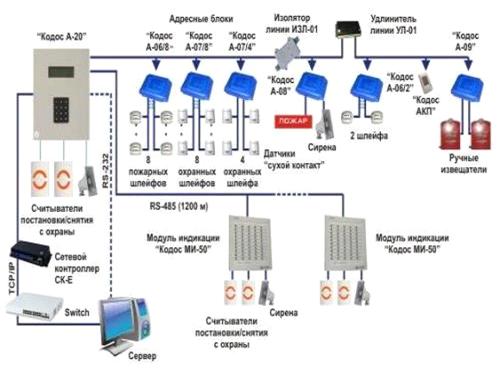

Рисунок 5- Комплекс ОПС по защите зданий

Далее начинаются различия, определяющие как эффективность системы. Делятся ОПС на простые и сложные. В простейшем варианте единственным действием, предпринимаемым в случае срабатывания тревоги, является подача звукового и светового сигнала (с помощью «ревуна» и «мигалки»). Применение такой схемы может быть оправданно только тогда, когда неподалёку от дома находится пункт охраны - её сотрудники услышат сигнал тревоги и смогут соответственно на него отреагировать. Правда, им придётся тратить драгоценное время на то, чтобы определить объект, где сработала сигнализация. Гораздо более удачным решением будет установка передающего модуля, который отправит извещение охранникам: некоторые модели ОПС позволяют сразу судить о характере тревоги (проникновение посторонних лиц или пожар). Кроме того, при наличии соответствующей функции у оборудования можно вычислить расположение датчика, просигнализировавшего о нештатной ситуации, что особенно важно для больших коттеджей. Как дополнительная опция абсолютно любой схемы ОПС возможна отсылка уведомления в виде короткого сообщения (SMS) или звонка (что ещё оперативнее) на сотовый телефон хозяина дома.

При отсутствии охраны вблизи от дома применяется так называемая пультовая охрана, когда передающий блок ОПС подключают к центральному пульту вневедомственной охраны или альтернативной коммерческой организации. Вариантов подключения множество: по прямому проводу, по телефонной линии, через Интернет, по радиоканалу или GSM - всё зависит от конкретной ситуации. Выбор в пользу той или иной организации, осуществляющей пультовую охрану, должен производиться с учётом максимального времени прибытия группы реагирования на место происшествия и количества выездных бригад в смене.

.9 Рубежи

Специалисты делят систему ОПС на рубежи, то есть условные линии, которые предстоит пересечь злоумышленнику на пути к цели. Разумеется, чем больше рубежей, тем выше вероятность обезвреживания нарушителя ещё на подступах к дому и тем более дорогостоящей будет сигнализация в целом.

Первым рубежом можно считать охрану периметра территории вокруг дома: как правило, контролируются ворота и калитки - на открывание, а также ограждение участка, если вор попытается проломить забор или перелезть через него. Самое сложное на этом этапе - сделать датчики незаметными, чтобы избежать их умышленного повреждения. Кроме того, здесь очень высока вероятность ложных срабатываний - виной тому могут стать как животные и птицы, так и крупные насекомые или даже природные явления - мокрый снег, сильный дождь или туман.

Второй рубеж - это охрана входов в само здание. Здесь контролируется открывание дверей и окон, а также попытка разбить стекло или проломить стену. Дополнительно отслеживается любое движение в охраняемой зоне.

Третьим рубежом, к примеру, может стать непосредственный контроль доступа в определённые зоны дома: в личный кабинет хозяина, к сейфу и т. д.

.10 Датчики

Существует несколько видов первичных датчиков системы ОПС - в зависимости от конкретной ситуации могут применяться те или иные устройства, а также группы устройств, контролирующих одну и ту же территорию по разным параметрам.

Рисунок 6- Датчики

Объёмный инфракрасный датчик движения

Как следует из названия, устройство контролирует изменение теплового поля помещения. При этом настройка системы и место установки датчика должны учитывать наличие в доме животных. Кошки и небольшие собаки могут игнорироваться на аппаратном или программном уровне, но крупные породы собак, сопоставимые по размерам с вставшим на четвереньки человеком, будут вызывать ложное срабатывание.

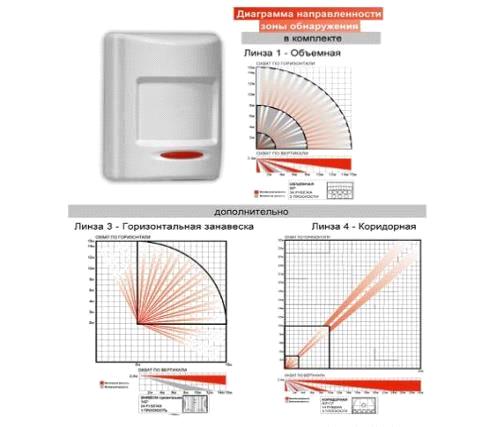

Рисунок 7- Объёмный инфракрасный датчик движения

Магнитно-контактный датчик

Устанавливаемый на дверях и окнах, он реагирует на их открывание. Устройство состоит из двух частей: одну из них, оснащённую постоянным магнитом, располагают на подвижном элементе двери или окна. Вторая подключается к соответствующей цепи контроллера и представляет собой запаянный в корпус геркон. Когда обе части датчика совмещены, магнит воздействует на геркон, цепь замкнута. При попытке открыть окно магнит отдаляется от геркона, цепь размыкается, и с контроллера поступает сигнал тревоги. Остаётся добавить, что такие устройства могут быть как накладными, то есть закрепляемыми на дверях и окнах со стороны комнаты, так и встроенными (скрытыми), врезаемыми внутрь подвижной и неподвижной деталей конструкции. В последнем случае доступ к самим элементам датчика и проводке для злоумышленника значительно затрудняется.
