4.1. Функционирование счетчика СЭТ-4ТМ.02 в ручном режиме

4.1.1.Перед началом измерений необходимо убедиться, что счетчик включен и функционирует в режиме текущих измерений (см. раздел 3.5.1).

4.1.2.Нажать на кнопку "ВИД ЭНЕРГИИ", записать значение активной и реактивной энергии по текущему тарифу.

4.1.3.Перейти в режим индикации основных параметров коротким нажатием кнопки "РЕЖИМ ИНДИКАЦИИ" и последовательно записать текущие показания:

• активная энергия, накопленная с момента сброса показаний "ВСЕГО";

• активная энергия, накопленная за год "ГОД";

• активная энергия, накопленная за текущий месяц "МЕСЯЦ";

• активная энергия, накопленная за текущие сутки "СУТКИ".

Записать все указанные показания в таблицу 4.1.

4.1.4.Повторить запись основных параметров, нажав кнопку "ВИД ЭНЕРГИИ". Счетчик будет индицировать реактивную энергию, потребляемую из сети "R+" или отдаваемую в сеть "R-". Методика выполнения измерений указана в п. 4.1.3. Записать все значения в таблицу 4.1.

4.1.5.Перейти в режим индикации вспомогательных параметров длинным нажатием кнопки "РЕЖИМ ИНДИКАЦИИ" (см. раздел 3.5.1). Записать в таблицу 4.1 следующие значения параметров:

• активную, реактивную и полную мгновенные мощности по фазам, кВт, кВАр, кВА;

• средние значения фазных напряжений, В;

• средние значения фазных токов, А;

161

•значения коэффициентов мощности по каждой фазе и средний коэффициент мощности, о.е.;

•частоту сети, Гц;

•коэффициент искажения синусоидальности кривых фазных напряжений;

•температуру внутри счетчика, оС;

•текущую дату (без размерности);

•текущее время (без размерности).

Порядок выполнения измерений см. в разделе 3.5.1.

4.2. Функционирование счетчика СЭТ-4ТМ.02 в составе АСКУЭ

4.2.1.Произвести подключение к сети блока питания преобразователя интерфейсов ПИ-1 и персонального компьютера (ПК).

4.2.2.Включить компьютер и произвести начальную загрузку Windows. На "рабочем столе" компьютера щелкнуть два раза мышью на ярлыке "Конфигуратор СЭТ-4ТМ". После выполнения всех указанных операций на экране монитора будет наблюдаться изображение, показанное на рис. 4.1. Данный экран является входным экраном соединения счетчика с центром сбора данных, в качестве которого применяется ПК.

162

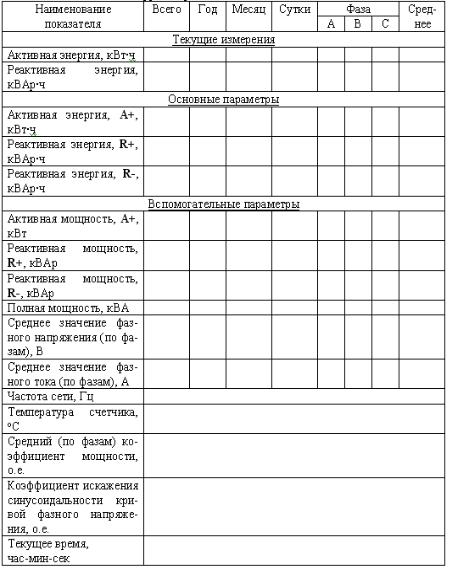

Таблица 4.7 Результаты измерения расхода электроэнергии

и ПКЭ в ручном режиме

163

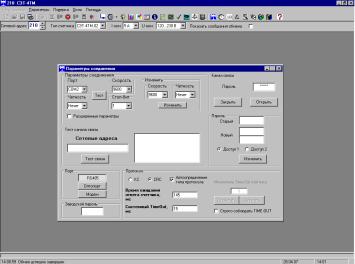

Рис. 4.4. Экран начальной загрузки

4.2.3.В верхней области экрана ниже основного меню счетчика расположены пиктограммы (условные графические изображения) основных функциональных характеристик счетчика. Их расшифровки показаны на рис. 4.5.

Кроме того, в этом же ряду находятся пиктограммы "СНИМОК ЭКРАНА" (четвертая слева) и "ПРОЧИТАТЬ ИЗ ПРИБОРА". Обе пиктограммы используются для обмена данными между счетчиком и ПК. В некоторых режимах работы указанные пиктограммы будут неактивны. Интерфейс счетчика позволяет самостоятельно изучить назначение пиктограмм. Для этого достаточно подвести к выбранной пиктограмме указатель мыши и воспользоваться всплывающей подсказкой.

4.2.4.Ничего не изменяя в параметрах соединения прибора с ПК, нажать виртуальную клавишу "ТЕСТ СВЯЗИ". После нескольких секунд паузы в левом нижнем углу экрана появится сообщение "Связь с прибором № 210 успешно

164

установлена". Соединение прибора с ПК прошло успешно. После этого панель "ПАРАМЕТРЫ СОЕДИНЕНИЯ" можно закрыть стандартным для Windows способом.

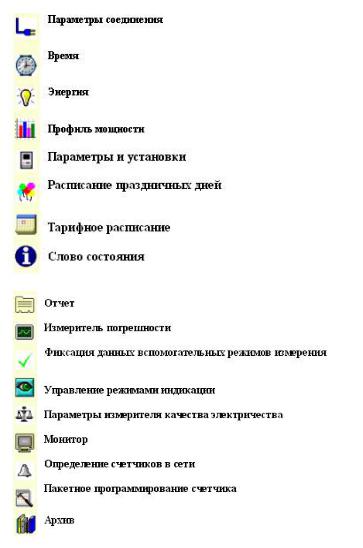

Рис. 4.5. Пиктограммы основных рабочих режимов счетчика
