Курсовая работа (т): Геология и нефтеносность продуктивных пластов Приобского месторождения (Западно-Сибирская нефтегазоносная провинция)

Талицкая свита. Сложена глинами темно-серыми, иногда с буроватым или зеленоватым оттенком, неяснослоистыми, тонкоотмученными и алевритистыми с включениями глауконита. Толщина свиты составляет 117-150м.

Люлинворская свита. Представлена преимущественно глинами серыми, зеленовато-серыми, реже желтовато-зелеными, тонкоотмученными, алевритистыми. Толщина люлинворской свиты составляет 200-363м.

Атлымская свита. Сложена песками серыми, мелко - и среднезернистыми преимущественно кварцевыми. Толщина свиты составляет 50-120м.

Новомихайловская свита. Представлена неравномерным переслаиванием песков, глин и алевролитов. Толщина свиты достигает 80м.

Туртасская свита. Представлена глинами и алевритами зеленовато-серыми, тонкослоистыми с прослоями диатомитов и кварцево-глауконитовых тонкозернистых песков. Толщина свиты составляет 40-70м.

Четвертичная система.

Отложения четвертичной системы представлены в нижней части неравномерным чередованием песков серых разнозернистых с глинами зеленовато - и буровато-серыми, вязкими, песчанистыми, а также лессовидными суглинками и супесями. В верхней части залегают - болотные и озерные отложения: глины, суглинки и супеси, торф, ил.

3.2 Геологическое строение пластов Ас₁₀-Ас₁₂

Характеристика геологического строения пластов АС10-12 дана по книге Геология месторождений России. В составе мегакомлекса продуктивных неокомских отложений месторождения выделено 11 объектов: АС₁₂³, АС₁₂^1-2, АС₁₂⁰, АС₁₁^2-4, АС₁₁¹, АС₁₁⁰, АС₁₀^2-3, АС₁₀¹, АС₁₀⁰, АС₉, АС₇.

Пачка продуктивных пластов АС₁₂ залегает в основании мегакомплекса и является его наиболее глубоководной частью, представляя собой песчаное тело, вытянутое с юго-запада на северо-восток в виде широкой полосы с максимумами эффективных толщин в центральной части, а также на локальных участках в восточной зоне. По площади развития коллекторов она представляется наиболее обширной. В ее составе выделено три объекта: АС₁₂³, АС₁₂^1-2, АС₁₂⁰, которые разделяются между собой относительно выдержанными на большей части площади глинами, толщина которых колеблется в пределах 4-10 м.

Породы коллекторы пласта АС₁₂³ представлены в виде цепочки песчаных линзовидных тел, имеющих северо-восточное простирание. Общие толщины пласта колеблются от 3,2 до 32-37 м. В среднем коэффициент песчанитости составляет 0,29. Коэффициент расчлененности изменяется от 1 до 14. Основную долю в разрезе эффективной части пласта занимают пропластки менее 1м (71,3%), остальные приходятся на пропластки от 1 до 4 м.

Породы-коллекторы пласта АС₁₂^1-2 занимают наиболее обширную территорию на месторождении и наблюдаются в виде субмеридионально вытянутого линзовидного песчаного тела, значительной толщины, приуроченного к центральной части Приобского месторождения. Общая толщина пласта изменяется от 17 до 75 м, максимальные величины приурочены к центральной части площади распространения коллекторов. Коэффициент песчанистости имеет такой же характер распространения по площади, изменяется от 0,04 до 0,63, составляя в среднем 0,29. Коэффициент расчлененности увеличивается повышение величины эффективной толщины от 1 до 33. В пределах эффективной толщины пласта 60% составляют пропластки менее 1м и 2% - прослоем более 4м. Пласт АС₁₂^1-2 включает ряд самостоятельных по условиям осадконакопления песчаных тел.

Завершает разрез этой группы пластов залежь АС₁₂⁰ которая имеет ту же зону развития, что и нижележащий пласт АС₁₂^1-2, но меньшую по размерам, и приурочен к центральной части. Общая толщина изменяется от 10 до 38 м, эффективная толщина пласта изменяется более значительно (0,6-27 м), и так же, как в нижележащих пластах, увеличивается от зон глинизации к центральной части развития коллектора. Коэффициент песчанистости подчиняется тем же закономерностям и колеблется от0,03 до 0,68, составляя в среднем 0,28. Коэффициент расчлененности изменяется от 1 до 25. В разрезе пласта 72,2% составляют пропластки эффективной толщиной менее 1 м.

Породы-коллекторы горизонта АС₁₁^2-4 представлены в виде фациальных окон, имеющих, как и все песчаные пласты на Приобском месторождении, субмеридиональную направленность. Горизонт АС₁₁^2-4 имеет очень сложное строение как по разрезу, так и по площади. Средняя величина коэффициента песчанистости по пласту в целом равна 0,13, связь коэффициента песчанистости с эффективной толщиной отсутствует. Основная доля среди коллекторов приходится на пропластки менее 1 м (79,4%). По площади залежи располагаются в виде двух цепочек линз: на востоке - в наиболее приподнятой, а на западе - в более погруженной части моноклинальной структуры. Нефтенасыщенные толщи на восток увеличиваются в 2 и более раз по сравнению с западными скважинами.

Коллекторы пласта АС₁₁¹ приурочены в основном к присводной части в виде широкой полосы северо-восточного простирания, ограниченной с трех сторон зонами глинизации. Общая толщина пласта колеблется в небольших пределах (20-30 м), лишь на северо-востоке достигает 47 м. По сравнению с другими пластами коллекторы пласта АС₁₁¹ характеризуются более значительной долей пропластков толщиной 1-4 м (41,8%) при небольшом преобладании прослоев менее 1 м (54,3%)

Горизонт АС₁₀ вскрыт практически всеми пробуренными разведочными скважинами и представлен тремя объектами АС₁₀^2-3, АС₁₀¹, АС₁₀⁰. Породы коллекторы горизонта АС₁₀ присутствуют в пределах центральной зоны изучаемого месторождения, где приурочены к более погруженным местам присводовой части, а также к юго-западному крылу структуры.

Породы-коллекторы пласта АС₁₀^2-3, как уже отмечалось, развиты на Приобском месторождении в виде линзовидных песчаных тел, приуроченных к западному погружению структуры. Общая толщина пласта изменяется от 6,4 до 64 м. В основной зоне развития коллекторов величины общей толщины увеличиваются от зон глинизации к центральной части и в восточном направлении. Таким же образом происходит распределение значений эффективной толщины и коэффициента песчанистости.

Коллекторы пласта АС₁₀¹ тяготеют к центральной части площади и занимают практически ту же территорию, что и отложения пласта АС₁₁¹, с небольшим смещением границ развития коллекторов на запад. Общая толщина пласта изменяется от 6 до 33 м с увеличением на запад. Эффективная толщина колеблется в пределах 0,4-11,8. Коэффициент песчанистости подчиняется тем же закономерностям и составляет 0,08-0,70, коэффициент расчлененности - 4. Как и для всех вышеописанных пластов, породы-коллекторы данного типа представлены пропластками менее 1 м (74,5%) и только 1% приходится на пропластки более 4 м.

Завершает разрез пачки пластов АС₁₀ продуктивный пласт АС₁₀⁰, в пределах которого выявлена залежь субмеридионального простирания. Коллекторы пласта АС₁₀⁰ представлены субмеридионально вытянутыми линзами. Общая толщина пласта колеблется в небольших пределах (5,6-14,0 м) с увеличением значений параметра в северном направлении. Коэффициент песчанистости имеет обратную картину в распределении: повышение параметра в южном направлении от 0,13 до 0,46 м. Расчлененность составляет - 4.

Песчано-алевритовые породы пласта АС₉ имеют ограниченное распространение и представлены в виде фациальных окон, тяготеющих преимущественно к северо-восточным и восточным участкам структуры (образования мелководной зоны шельфа), а также к юго-западному погружению. Общая толщина пласта составляет 11,2-26,4 м, коэффициент песчанистости - 0,004-0,53, коэффициент расчлененности - 5. Изменение величины общей тощины пласта невелико, 7-17 м.

Завершает неокомские отложения продуктивные отложения пласт АС₇, характеризующийся мозаичным размещением нефтеносных и водоносных полей. Ориентирована залежь с юго-запада на юго-восток.

3.3 Выводы

Нефтеносность Приобского месторождения охватывает почти все продуктивные комплексы, выделяемые в юрско-меловом разрезе Западной-Сибири. Основные продуктивные пласты: АС₁₀, АС₁₁, АС₁₂, приурочены к Черкашинской свите. Которая в свою очередь подразделяется на две подсвиты - нижняя и верхняя. Нижняя подсвита (70-290 м) представлена чередованием песчано-алевролитовых пластов (АС₉-АС₁₂) с пачками глин. Средняя пачка (50-100 м) нижней подсвиты черкашинской свиты, тоже представляет чередование, но менее мощных и менее выдержанных, чем в нижней части пачки пластов алевритопесчаников и глин (пласты АС7-8). Верхняя (быстринская) пачка сравнительно маломощная (7-15 м) и сложена глинами.

Месторождение отличается сложным строением песчаных тел по площади и по разрезу, Неокомские отложения имеют клиноформное строение.

Особенностью геологического строения залежей, связанных с неокомскими породами, является то, что они имеют мегакосослоистое строение, обусловленное формированием их в условиях бокового заполнения достаточно глубоководного морского бассейна (300-400 м) за счѐт выноса обломочного терригенного материала с востока и юго-востока. Формирование неокомского мегакомплекса осадочных пород происходило в целой серии палеогеографических условий: котинентального осадконакопления, прибрежно-морского, шельфового и очень замедленного осаждения осадков в открытом глубоком море. По мере продвижения с востока на запад происходит наклон (по отношению к баженовской свите, являющейся региональным репером) как глинистых выдержанных пачек (зонального репера), так и содержащихся между ними песчано-алевролитовых пород.

Практически все пласты на Приобском месторождении представляют собой линзовидные песчаные тела, исключением являются пласты: АС₁₁¹, АС₁₀^1,

4. История и условия осадконакопления

История и условия осадконакопления даны по работе [3]

История развития рассматривается со средней юры. В средней юре территория представляла бассейн. В период поздней юры кластические породы накапливались в результате нескольких трансгрессий моря с севера. Это приводит к тому, что бассейн становится существенно ограниченным от нормальной морской циркуляции, то есть создавались бескислородные условия, при которых была отложена мощная толща черных органогенных сланцев. Эта толща, называемая баженовской свитой, является основным источником углеводородов для резервуаров нижнемелового периода.

В раннемеловом периоде сформировалась шельфовая зона в Среднеобском регионе, которая постепенно углублялась к западу. Обломочные породы привносились с востока в регрессивные периоды, формируя стратиграфические циклы в виде клиноформ. В дальнейшем, на протяжении всего мелового периода остальные циклы покрывали предыдущие и мигрировали к западу, что приводило к заполнению бассейна.

Пласты-коллекторы отлагались в виде клиноформ, сложенные чешуйчатым образом и наклоненные к западу. Восточная часть формировалась в условиях относительно мелкой воды (20-30 м), в то время как западный край был отложен на глубине от 50 до 100-150 метров. Пачки клиноформ хорошо видны на сейсмических широтных профилях, пересекающих месторождение (Рисунок 5). Строение клиноформ выражается в постоянном наклоне на запад с выклиниванием вниз по падению и усечением вверх по восстанию.

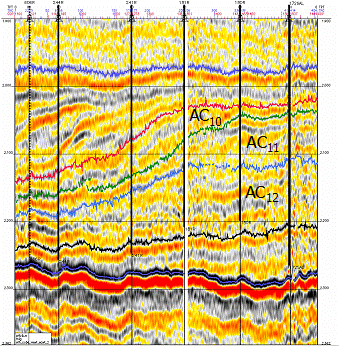

Рисунок 5 - Сейсмический широтный разрез по линии скважин [9]

Песчаные коллекторы мелкозернистые, часто в виде переслаиваний с аргиллитами и алевролитами. Песчаники вверх по восстанию клиноформ являются более крупнозернистыми и лучше отсортированы. Эта часть относится к фациям мелководного морского бара или авандельты. Вниз по падению песчаники более мелкозернисты и хуже отсортированы, характерны частые переслаивания с глинистым материалом. Поэтому в этих осадках наблюдается самая низкая проницаемость на месторождении. Такие осадки относятся к продельтовым турбидитным фациям или подводным фациям конуса выноса.

5. Нефтеносность

Приобское нефтяное месторождение расположено в пределах Среднеобской нефтегазоносной области Западно-Сибирской нефтегазоносной провинции.

На Приобском месторождении, нефтеносность связана с неокомскими и среднеюрскими отложениями, и охватывает значительные по толщине отложения осадочного чехла от среднеюрского до аптского возраста и составляет более 2,5км. Все залежи являются литологическими или структурно-литологическими и относятся к категории сложнопостроенных, что обусловлено особенностями формирования песчаных тел, к которым они приурочены. [9]

Непромышленные притоки нефти и керн с признаками углеводородов получены из отложений тюменской (пласты Ю₁ и Ю₂) и баженовской (пласт Ю₀) свит. Промышленная нефтеносность установлена в неокомских пластах группы АС, где сосредоточено 90% разведанных запасов. Основные продуктивные пласты заключены между пимской и быстринской пачками глин (рис.6) Залежи приурочены к линзовидным песчаным телам, сформировавшихся в шельфовых и клиноформных отложениях неокома,. Отсутствие при многочисленных испытаниях в продуктивной части разреза пластовой воды доказывает, что залежи нефти, связанные с пластами этих пачек, представляют собой замкнутые линзовидные тела, полностью заполненные нефтью, а контуры залежей для каждого песчаного пласта определяются границами его распространения. Исключение составляет пласт АС₇, где получены притоки пластовой воды из песчаных линз, заполненных водой.

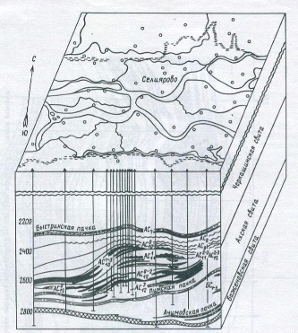

Рисунок 6 - Блок схема Приобского нефтяного месторождения: 1 - песчаные и алеврито-песчаные нефтяные пласты, 2 - глины, 3 - плотные региональные глинистые пачки. [1]

В составе продуктивных неокомских отложений выделено 9 объектов: АС₁₂³, АС₁₂², АС₁₁^2-4, АС₁₁¹, АС₁₁⁰, АС₁₀^1-2, АС₁₀⁰, АС₉, АС₇. Залежи пластов АС₇, АС₉ промышленного интереса не представляют. Продуктивными пластами на Приобском месторождении являются пласты группы "АС": АС₇, АС₉, АС₁₀, АС₁₁, АС_{12 (}рис.7). По данным [1] в стратиграфическом плане данные пласты относятся к меловым отложениям верхневартовской свиты. Литологически верхне-вартовская свита сложена частым и неравномерным переслаиванием аргиллитов с песчаниками и алевролитами. Аргиллиты темно-серые, серые с зеленоватым оттенком, алевритистые, слюдистые. Песчаники и алевролиты серые, глинистые, слюдистые, мелкозернистые. Среди аргиллитов и песчаников встречаются прослои глинистых известняков, конкреции сидерита.

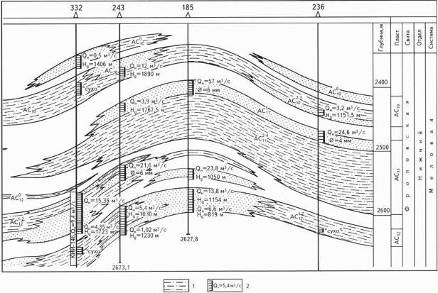

Рисунок 7 - Геологический профиль по линии скважин [1]

АС₁₀. Подразделяется на пласты АС₁₀⁰, АС₁₀¹, АС₁₀^2-3. Имеет место увеличение зернистости вверх по разрезу. На месторождении горизонт АС₁₀ представлен глубоководными фациями конуса выноса и дельтовыми отложениями на шельфовой части горизонта АС₁₁. Эта глубоководная часть, которая в соответствии с кодировкой пластов называется АС₁₀^2-3, формировалась в западной части, вниз по падению, клиноформы горизонта АС₁₀. При низком уровне моря шельф горизонта АС₁₀¹ был эродирован и осадки снесены в более глубокие части через подводные каньоны, прорезанные в склоне шельфа горизонта АС₁₀¹. По каротажным и керновым данным пласт имеет слоистое строение. Детальная корреляция скважин эксплуатационных участков по продуктивному горизонту АС₁₀ показала, пласт представляет собой единое песчаное тело.

АС₁₁. На Приобском месторождении это основной коллектор, который имеет лучшие коллекторские свойства и высокие дебиты при опробовании. По условиям осадконакопления это либо серия прибрежно-морского бара, параллельного палеобереговой линии, либо песчаник авандельты (берегового склона).

АС₁₂. Залежь нефти продуктивного пласта АС₁₂ охватывает практически всю территорию, её размеры составляют 67.3км с севера на юг и 53.2 км с запада на восток по самой длинной оси. Площадь залежи - 2107 км². Перепад отметок кровли продуктивного пласта по площади составляет 326 м, от минимальной - 2420 м до - 2751 м. Границы залежи определены по данным бурения скважин и результатам сейсмических исследований. Залежь вскрыта 1286 скважинами.
