Материал: Гражданское двухэтажное здание. методические указания к выполнению курсового проекта для студентов. Гулак Л.И., Богатова Т.В

- опорный брус (мауэрлат) сечением 180×120 мм укладывают на наружные стены для опоры и закрепления стропильных ног;

б) кровельное покрытие:

-черепица 220×400 мм устанавливается по обрешетке 50×50 мм с шагом 330 мм. При этом угол наклона стропильных ног к горизонту принимается от 30° до 45°;

-волнистые асбестоцементные листы 1200×678 мм толщиной 5,5 мм укладываются по обрешетке 50×120 мм с шагом 1100 мм. Посередине пролетов

в1100 мм устанавливается промежуточный брус обрешетки сечением 50×50 мм. Угол наклона стропильных ног к горизонту принимается в этом случае не менее 19°;

-кровельная сталь 710×1420 мм толщиной 0,55-0,8 мм укладывается по обрешетке из брусьев сечением 50×50 мм с шагом 250 мм. Брусья заменяют досками толщиной 50 мм на карнизных спусках полосой в 700 мм, на коньке по одной доске на скат и в ендовах – по 500 мм по обе стороны от оси. Доски вместо брусьев ставят также под лежащие фальцы;

-металлочерепица «Элит» 1025×400 мм, высота листа 60 мм, устанавливается по обрешетке 45×100 мм с шагом 400 мм. Угол наклона стропильных ног к горизонту принимается от 30° до 45°.

ОКНА:

(ГОСТ 11214-86) марки ОР с раздельными переплетами для жилых комнат и кухонь: ОР 15-9; ОР 15-12; ОР 15-15; для лестничных клеток: ОР 6-12; балконные двери: БР 22-7,5. Первая цифра указывает высоту оконного блока, вторая – ширину округленно, дм.

ДВЕРИ:

(ГОСТ 6629-88) внутренние двери марки ДГ (Г – полотно двери глухое) и марки ДО (О – полотно двери остекленное). Внутриквартирные двери: ДГ 21-8; ДГ 21-9; ДГ 21-10; двери в ванную и уборную: ДГ 21-7. Первая цифра указывает высоту, вторая – ширину двери округленно, дм;

(ГОСТ 24698-81) наружные двери ДН 21-13, ДН 21-15.

ЛЕСТНИЧНЫЕ МАРШИ:

- железобетонные плоские для зданий с высотой этажа 2,8 м марки ЛМ по серии 1.151.1-6 шириной 1050, 1200 мм со ступенями высотой 156 мм и шириной 300 мм.

ЛЕСТНИЧНЫЕ ПЛОЩАДКИ:

- площадки железобетонные к плоским маршам по серии 1.152.1-8 марки ЛП длиной 2200, 2800, 3100 мм шириной 1300, 1600, 1900, 2200 мм в зависимости от размеров лестничной клетки.

5

3. Последовательность проектирования здания

3.1. Планы здания

Перед вычерчиванием плана первого этажа устанавливают несущие и самонесущие стены, внутренние стены с вентиляционными каналами, выполняют теплотехнический расчет наружной стены для определения ее толщины.

Толщина внутренних стен с вентиляционными каналами должна выполняться из красного кирпича и не может быть тоньше 380 мм. Несущие внутренние стены и стены лестничных клеток принимают толщиной 380 мм (1,5 кирпича). Остальные стены принимают толщиной 250 мм (1 кирпич).

Уточняются размеры шагов и пролетов. Если в заданной габаритной схеме даны размеры неунифицированные, то их надо изменить. Для зданий из мелкоразмерных элементов с унифицированными размерами шагов и пролетов можно считать размеры, кратные укрупненному модулю 300 мм, т.е. 2400, 2700, 3000, 3300 и т.д. до 7200 мм. Вычерчивая габаритную схему жилого дома, можно корректировать и планировку квартир.

Чертеж плана первого этажа начинается с вычерчивания координационных осей. Затем производится привязка к ним всех капитальных конструкций (несущих и самонесущих стен). На каменные стены из мелкоразмерных элементов плиты перекрытия должны опираться не менее чем на 120 мм, и поэтому при привязке несущих наружных стен их внутреннюю грань необходимо размещать на расстоянии 130 мм от координационной оси. Внутреннюю грань наружных самонесущих стен лучше совмещать с координационной осью («нулевая привязка»).

Во внутренних стенах толщиной 380 мм, как правило, геометрическую ось совмещают с модульной координационной осью, за исключением стен лестничных клеток и стен с вентиляционными каналами.

Так, внутреннюю грань стены лестничной клетки следует располагать на расстоянии 100 мм от координационной оси. В зависимости от ширины лестничного марша Вм, определяется ширина лестничной клетки в осях Влк, например:

для жилых домов

-если Вм = 1050 мм, то Влк = 2400 мм;

-если Вм = 1200 мм, то Влк = 2700 мм; для общественных зданий

-если Вм = 1350 мм, то Влк = 3000 мм;

-если Вм = 1500 мм, то Влк = 3300 мм.

Для несущих внутренних стен с вентиляционными каналами следует применять парные оси или увеличивать унифицированные пролеты с каждой стороны вентиляционного канала на 60 мм. Примеры стен с вентиляционными каналами даны на рис. 1.

6

На плане проставляются цепочки размеров внутри здания в количестве, необходимом для определения размеров площадей всех внутренних помещений.

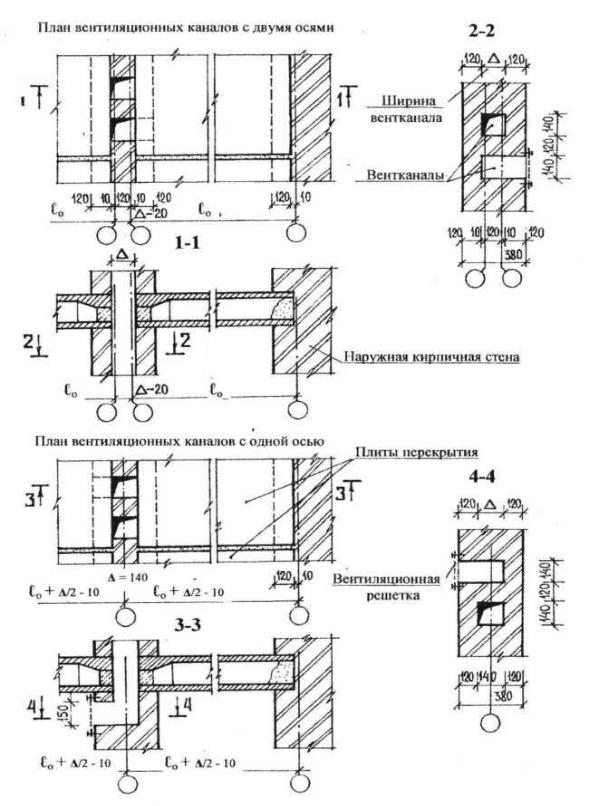

Рис. 1. Привязка к координационным осям внутренних несущих стен с вентиляционными каналами: ∆ – ширина вентиляционного канала

7

На плане должны быть показаны все санитарные приборы кухонь и санузлов, а также схемы открывания дверей. Схемы планов санузлов приводятся на рис. 2.

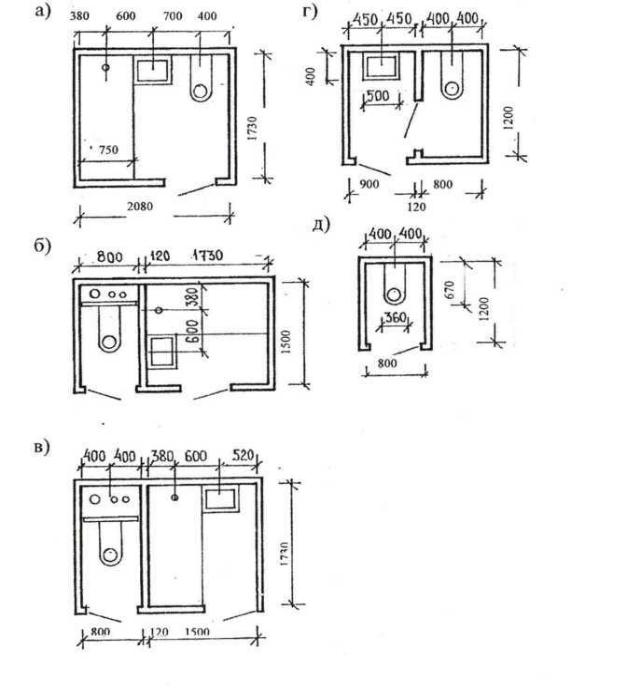

Рис. 2. Схемы планов санузлов для жилых домов: а – совмещенный; б, в – раздельный; г – санитарная кабина с умывальной; д – санитарная кабина

8

В правом нижнем углу над чертой в каждом помещении проставляется площадь с точностью до 0,00 м2 (например, 28.12). Надписываются наименования или приводится экспликация помещений в отдельной таблице.

С наружных сторон плана, слева и внизу, наносятся три линии размеров (размерные цепочки). Первая размерная линия размещается на расстоянии не менее 15 мм от стены или от выступающих конструктивных элементов (балкон, лоджия и т.д.). На ней проставляются размеры проемов и простенков, вторая размерная линия – расстояние между координационными осями, третья размерная линия – суммарный размер здания в крайних осях. За размерными линиями размещается маркировка осей в кружках диаметром 7-10 мм с разрывом от нее на расстоянии 3-5 мм. Слева в кружках выполняется маркировка координационных осей в буквах снизу вверх, внизу – цифровая слева направо.

Размеры оконных и дверных проемов принимаются в соответствии с действующими ГОСТами. Проемы в наружных стенах для окон и дверей выполняются с четвертями. Наиболее часто применяемые размеры окон и дверей показаны на рис. 3–5.

Жилые комнаты, кухни, рабочие помещения, вестибюли должны иметь естественное освещение. Отношение суммарной площади световых проемов к площади пола комнаты должно быть в пределах 1/8 – 1/5. Соотношение ширины и глубины жилых комнат следует принимать в пределах от 1:1 до 1:2. Глубина помещений при одностороннем освещении должна быть не более 6,0 м. Схемы определения размеров оконных и дверных проемов, оконных коробок и дверных полотен приведены на рис. 6 и 7.

Выполняется расчет лестницы. Для этого назначаются размеры ступеней и ширина лестничного марша. Примеры расчетов приведены на рис. 8 и 9.

Для жилых зданий ширина лестничного марша принимается 1050, 1200 мм; размеры ступеней 155,6×300 мм. Марши внутриквартирных лестниц в жилых домах-коттеджах принимаются шириной 900 мм, размеры ступеней

187×234 мм.

Для общественных зданий ширина лестничного марша принимается 1350, 1500 мм; размеры ступеней 150×300 мм.

Кроме этого, на плане этажа обязательно показывают линии разрезов с указанием направления: поперечного – справа налево, горизонтального – снизу вверх. В линию разреза обязательно должны войти дверные и оконные проемы, лестничная клетка. Пример плана первого этажа показан на рис. 10.

3.2. План фундаментов

Перед разработкой плана фундаментов необходимо определить глубину их заложения. Для этого выполняется геологический разрез согласно заданным грунтовым условиям. На разрезе показывают схему фундамента, чтобы графически определить, какой грунт будет основанием. Пример геологического разреза показан на рис. 11.

9
