Материал: Гражданское двухэтажное здание. методические указания к выполнению курсового проекта для студентов. Гулак Л.И., Богатова Т.В

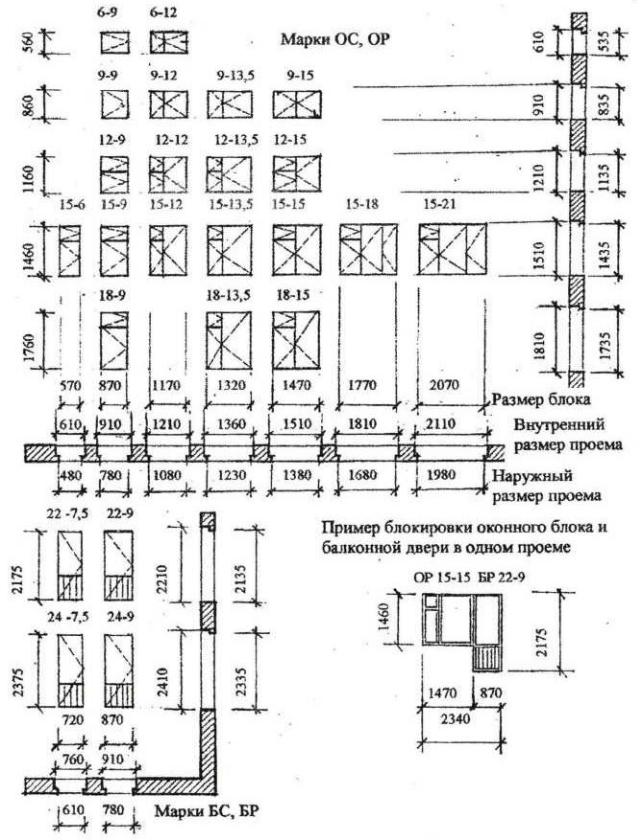

Рис. 3. Типовые размеры оконных блоков марки ОС, ОР и балконных дверей марки БС, БР для жилых зданий
10
ГОСТ 11214-86 ОКОННЫЕ БЛОКИ ОБЩЕСТВЕННЫХ ЗДАНИЙ
12-9В 12-12В 12-13,5В 12-15В 12-18В 12-21В

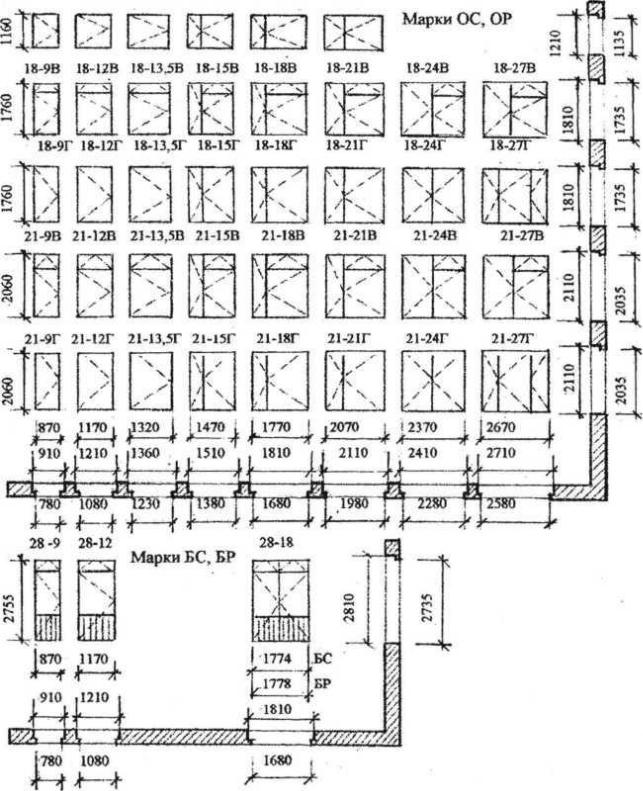

Рис. 4. Типовые размеры оконных блоков марки ОС, ОР и балконных дверей марки БС, БР для общественных зданий
11
ГОСТ 6629-88 ВНУТРЕННИЕ ДВЕРИ
ГОСТ 24698-81 НАРУЖНИЕ ДВЕРИ

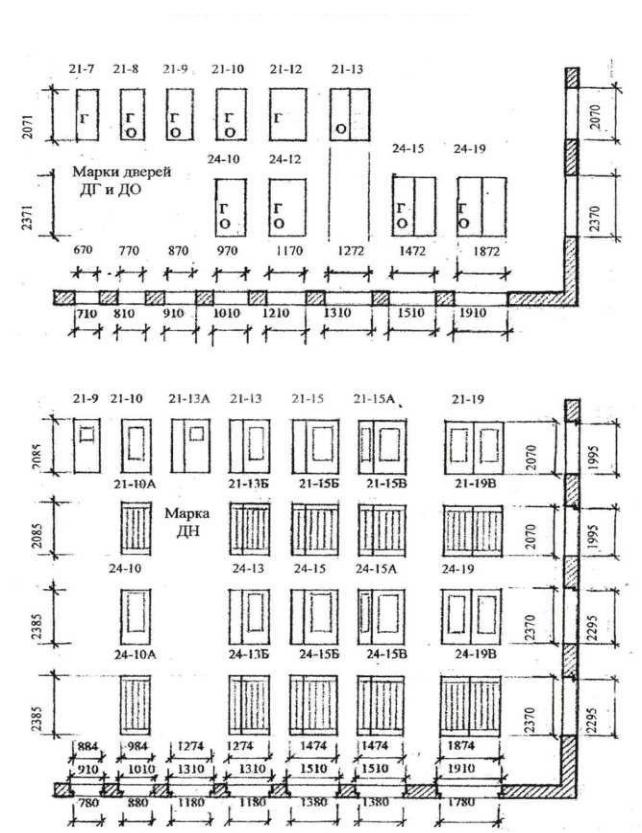

Рис. 5. Типовые размеры дверных блоков марки ДГ; ДО и ДН для жилых и общественных зданий
12

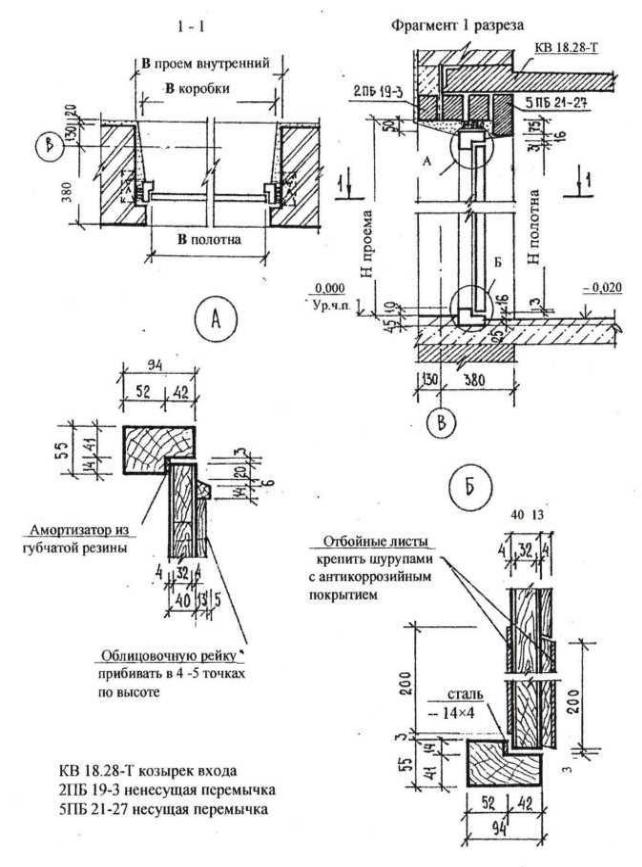

Рис. 6. Схема определения конструктивных размеров дверных проемов, дверных полотен и схема укладки перемычек над проемом
13

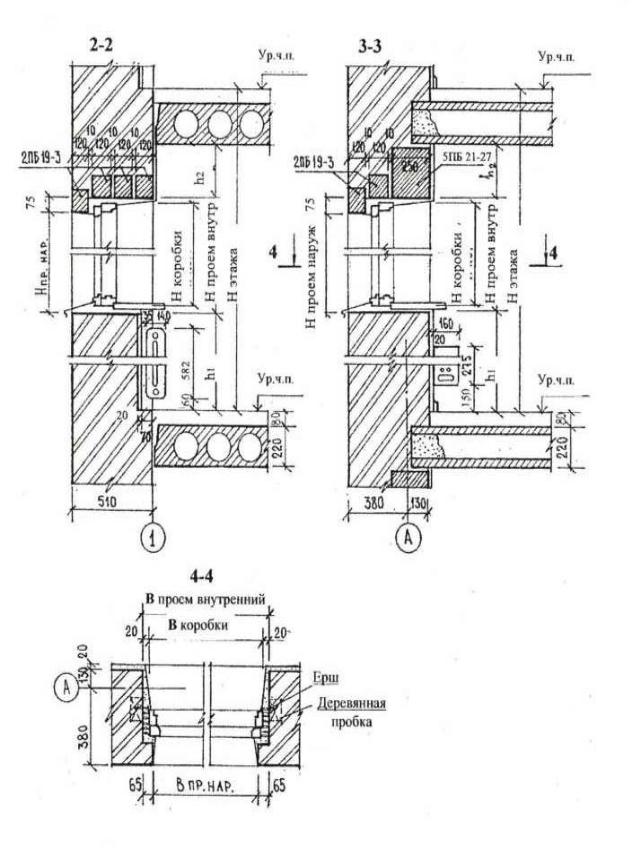

Рис. 7. Схема определения конструктивных размеров оконных проемов
исхемы укладки перемычек над проемом:
-разрез 2-2 для самонесущей стены (2ПБ 19-3 ненесущие перемычки);
-разрез 3-3 для несущей стены (5ПБ 21-27 несущая перемычка,
2ПБ 19-3 ненесущие перемычки)
14
