Материал: Гражданское двухэтажное здание. методические указания к выполнению курсового проекта для студентов. Гулак Л.И., Богатова Т.В

15

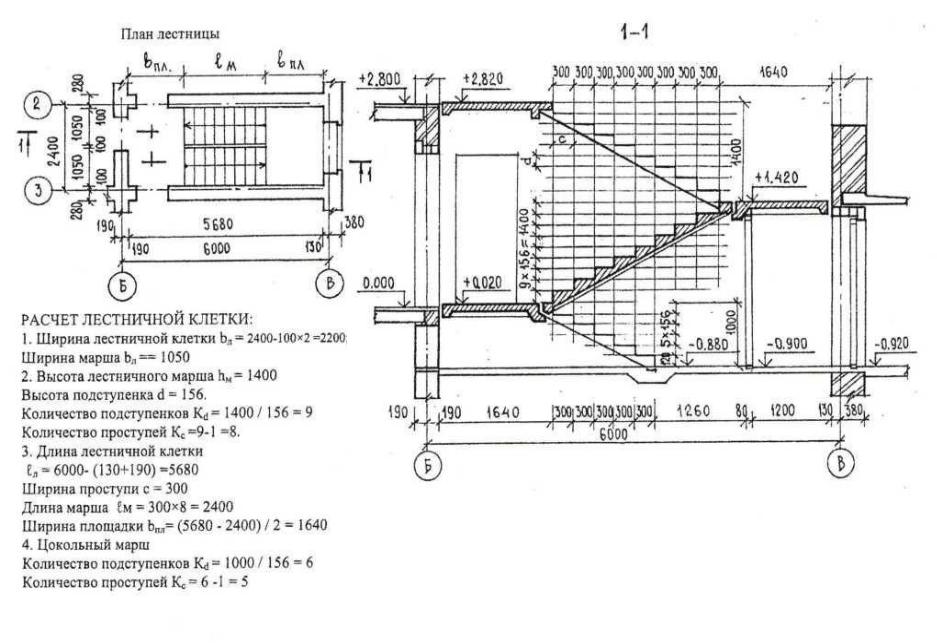

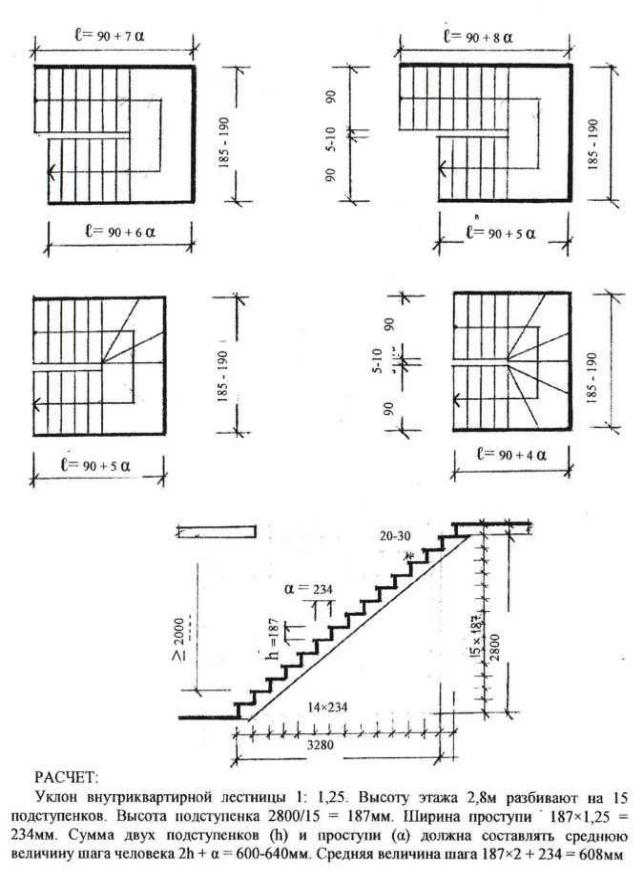

Рис. 8. Пример расчета лестничной клетки

17

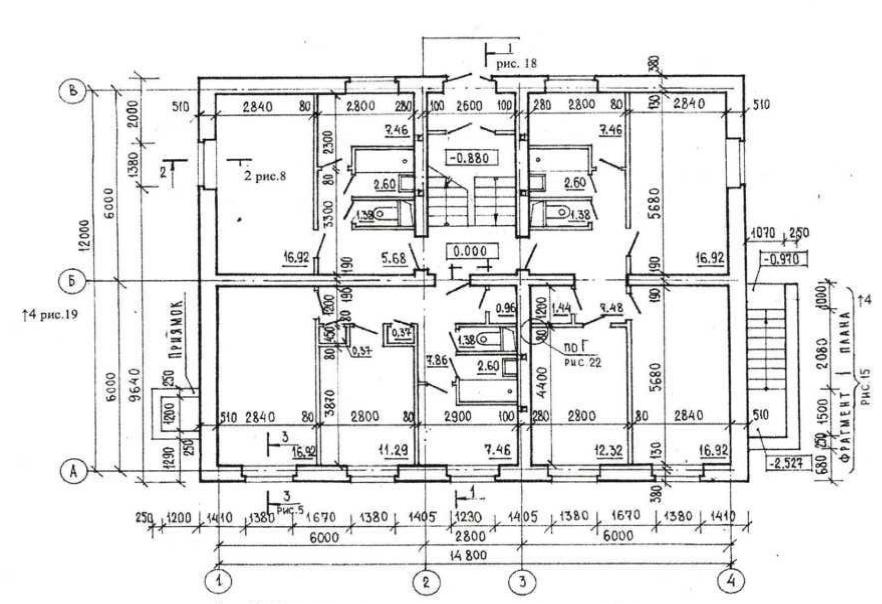

Рис. 10. Пример выполнения плана первого этажа жилого дома

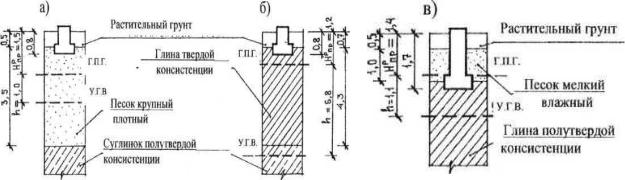

Рис. 11. Примеры определения глубины заложения фундаментов:

а – грунт непучинистый плотный; б – грунт пучинистый, но плотный и h > 2 м; в – грунт пучинистый и h < 2 м; Нр – глубина промерзания грунтов (Г.П.Г.);

h – расстояние между линией промерзания грунтов и уровнем грунтовых вод (У.Г.В.)

Глубина заложения фундаментов зависит: от свойства грунтов, глубины промерзания грунтов, уровня грунтовых вод, конструктивных особенностей здания (например, наличие или отсутствие подвала).

Под внутренние стены отапливаемого здания глубина заложения фундамента не зависит от глубины промерзания грунтов и может приниматься не менее 500 мм от уровня поверхности земли, но так, чтобы подошва фундамента находилась на плотном грунте.

Глубину заложения фундаментов под наружные стены следует назначать в зависимости от свойства грунтов и глубины промерзания их. Если грунт не пучинистый, то, как и под внутренние стены, глубина заложения фундаментов не зависит от глубины промерзания грунтов и может приниматься не менее 600-700 мм от поверхности земли.

Если грунт пучинистый, но плотный, сухой и расстояние между линией промерзания грунта и уровнем грунтовой воды более 2 м, то подошва фундамента может находиться также и в зоне промерзания грунтов.

Если грунт пучинистый и расстояние между линией промерзания грунта и уровнем грунтовых вод менее 2 м, то подошва фундамента должна располагаться ниже линии промерзания грунта не менее 150 мм.

Нормативная глубина промерзания грунтов принимается по карте средней глубины промерзания грунтов [3]. Расчетная глубина промерзания грунтов определяется по формуле

Нр = Нᵤ × mt,

где mt – коэффициент теплового влияния, который в проекте принимается 0,75. Для привязки подошвы фундамента к координационной оси можно вос-

пользоваться следующей формулой:

С = В/2 ± (δ/2 – а),

где С – величина привязки подошвы фундамента к координационной оси, мм; В – ширина подошвы фундамента, мм;

18

δ – толщина цокольной части стены, мм; а – привязка цокольной части стены к координационной оси, мм.

Подошва фундамента относительно геометрической оси цокольной части должна располагаться симметрично. Пример привязки дан на рис. 12.

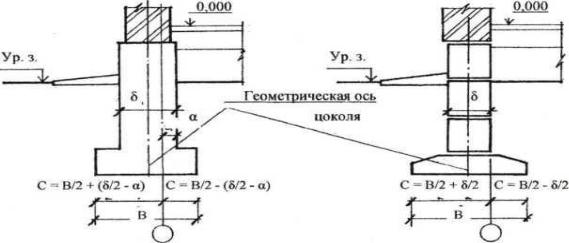

Рис. 12. Схема определения величины привязки С подошвы фундамента к координационной оси: а – определение С при привязке цокольной части стены

на величину а; б – определение С при нулевой привязке цокольной части стены (а = 0)

Вычерчивание плана фундаментов начинается с нанесения координационных осей несущих и самонесущих стен. На плане фундаментов показываются контур цоколя несущих и самонесущих стен и раскладка фундаментных подушек. На плане фундаментов размещаются по три размерные линии снизу и слева: первая размерная линия – размеры фундаментных подушек, вторая – расстояние между осями, третья – расстояние между крайними осями. За размерными линиями указывается маркировка осей. Проставляются марки фундаментных блоков по каждой стене. Заглубление подошвы фундаментов показывается в двух местах: в левом и правом углах плана фундаментов, если нет уступов. Пример плана фундаментов на рис. 13 для наглядности показан с раскладкой не только фундаментных подушек, но и фундаментных стеновых блоков.

Если по проекту предусматривается наружный вход в подвал, то пример такого решения дается на рис. 14.

3.3. План перекрытия

Вычерчивание плана перекрытия начинается с нанесения координационных осей. Затем к координационным осям привязываются все капитальные стены (несущие и самонесущие). План раскладки плит перекрытия должен производиться по участкам между капитальными стенами.

19
