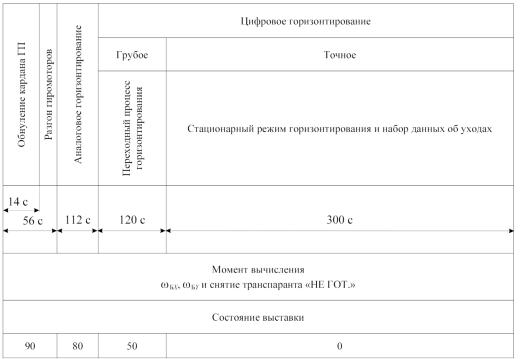

Рис. 4. Циклограмма выставки по ЗК
16
1.4.Проконтролировать появление в нижней строке табло УВИ показателя готовности «80». Зафиксировать время появления ПГ = 80.
1.5.Установить переключатель «Параметры» УВИ в положение ЗПУ/ПУ. Записать исходные балансировочные значения скоростей
дрейфов гироплатформы ωбx (верхняя строка табло УВИ) и ωбy (нижняя строка табло УВИ)
1.6. Установить переключатель «Параметры» УВИ в положение ИК/ПГ. Ввести значение истинного курса ИК = 0°. Последовательность ввода истинного курса описана в приложении 1.
1.7.Установить переключатель «Параметры» УВИ в положение
φ/ λ. Ввести координаты места φ = 55°45,9΄, λ = 37°41,4΄. Последовательность ввода координат описана в приложении 1.
1.8.Установить переключатель «Параметры» УВИ в положение ИК/ПГ. Контролировать появление и фиксировать время изменения показателя готовности в соответствие с циклограммой выставки по ЗК
(см. рис. 4).
1.9.По окончании выставки (ПГ = 0) установить переключатель «Параметры» УВИ в положение ЗПУ/ПУ и записать новые балансировочные значения скоростей дрейфов.
2. Определение точностных характеристик системы в режиме «Навигация» после выставки по ЗК.
2.1.Установить основной переключатель на ПУР-2 в положение «НАВИГ» и зафиксировать время переключения.
2.2.Установить переключатель «Параметры» УВИ в положение «Контр» и записывать значения углов крена, тангажа, гироскопиче-
ского курса, истинного курса и путевых скоростей Vx, Vy каждые 2 мин в течение 40 мин в таблицу (см. ниже). Пользоваться методикой, изложенной в приложении 2.
2.3. Установить основной переключатель на ПУР-2 в положение «ВЫСТ». Система переключится из режима «Навигация» в режим «Выставка» с показателем готовности ПГ = 80.
3.Проведение выставки системы методом ОГК – рис. 5.
3.1. Установить переключатель «Параметры» УВИ в положение ЗПУ/ПУ. Записать исходные балансировочные значения скоростей дрейфов гироплатформы ωбx (верхняя строка табло УВИ) и ωбy (нижняя строка табло УВИ).
17

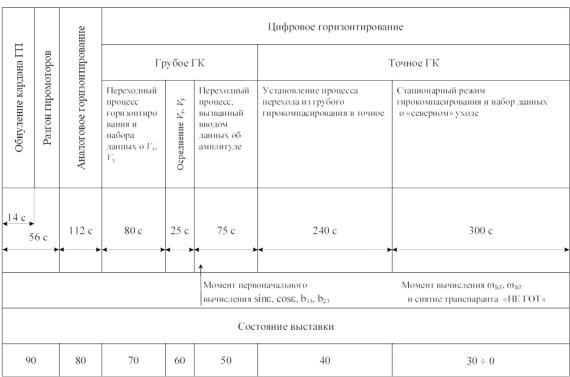

Рис. 5. Циклограмма выставки методом ОГК
17
3.2.Установить переключатель «Параметры» УВИ в положение φ/λ. Ввести координаты места φ = 55°45,9΄, λ = 37°41,4΄. Последовательность ввода координат описана в приложении 1.
3.3.Установить переключатель «Параметры» УВИ в положение ИК/ПГ. Контролировать появление и фиксировать время изменения показателя готовности в соответствие с циклограммой выставки методом ОГК (см. рис. 5).
3.4.По окончании выставки (ПГ = 00) установить переключатель «Параметры» УВИ в положение ЗПУ/ПУ и записать новые балансировочные значения скоростей дрейфов.
4. Определение точностных характеристик системы в режиме «Навигация» после выставки методом ОГК.
4.1.Установить основной переключатель на ПУР-2 в положение «НАВИГ» и зафиксировать время переключения.
4.2.Установить переключатель «Параметры» УВИ в положение «Контр» и записывать значения углов крена, тангажа, гироскопиче-
ского курса, истинного курса и путевых скоростей Vx, Vy каждые 2 мин в течение 40 мин в таблицу. Пользоваться методикой, изложенной в приложении 2.
Результаты испытаний
t |
γ |
θ |
Ψг |
Ψик |
Vx |
Vy |
0 |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
… |
|
|
|
|
|
|
40 |
|
|
|
|
|
|
По окончании испытаний выключить систему, установив основной переключатель на ПУР-2 в положение «ОТКЛ».
СОДЕРЖАНИЕ ОТЧЕТА
1.Назначение системы.
2.Блок-схема алгоритма навигации.
19
3.Циклограммы выставки по ЗК и методом ОГК.
4.Графики изменения углов и ошибок путевой скорости в режиме «Навигация» после ЗК и ОГК.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1.Какие навигационные параметры определяются в системе И-21?
2.Каким образом реализуется в системе И-21 режим интегральной коррекции?
3.В чем отличие выставки по ЗК и выставки методом ОГК?
4.Почему наблюдаются отличия в точностных характеристиках во время навигации после выставки по ЗК и методом ОГК?
