Для этого вызовите мастер функций, нажав на кнопку fx в строке формул. Далее выполните следующие действия:

1) В появившемся окне выберите категорию Логические и функцию ЕС-

ЛИ.

2) В появившемся диалоговом окне функции ЕСЛИ в верхнем поле необходимо ввести условие, согласно которому функция будет выбирать вид функции для вычисления: A11<=0.

3) Далее во втором поле вводится команда вычисления функции y=x2: A11*A11 (эта команда будет выполнена, если предыдущее условие верно), в нижнем поле – команда вычисления функции y=sin(x): SIN(A11) – (эта команда будет выполнена, если предыдущее условие не верно).

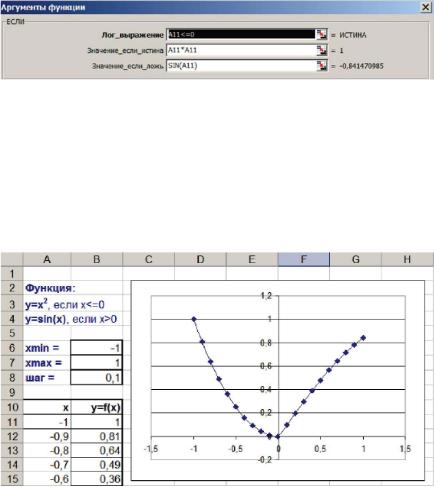

Рис. 4. Параметры функции

4)Нажмите ОК.

5.Протяните полученную формулу вниз для заполнения всех оставшихся значений функции.

6.По аналогии с предыдущим заданием постройте график полученной функции и оформите в соответствии с образцом:

Рис. 5. График функции

Задание №5. С использованием средств Excel выполнить следующие матричные операции в соответствии с методическими указаниями:

Порядок действий

1. Сформируйте электронную форму для выполнения основных матричных операций в соответствии с образцом и введите исходные данные:

11

Для задания верхних (или нижних индексов) воспользуйтесь пунктом меню Формат/Ячейки/Шрифт и укажите Надстрочный или Подстрочный.

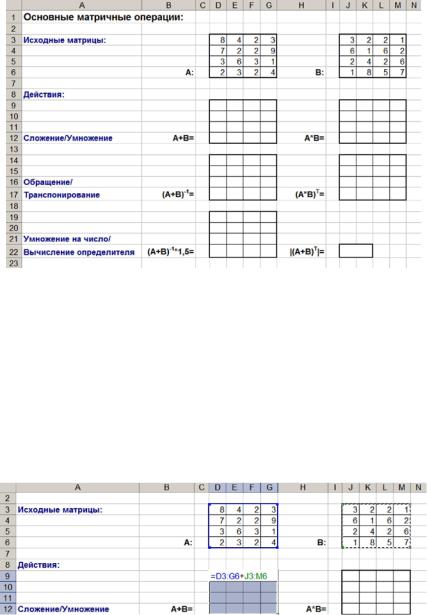

Рис. 6. Формирование листа

2. Выполните первое матричное действие: сложение матриц А и В. Для этого:

1)Выделите мышкой место под результат (диапазон D9:G12).

2)Поставьте знак равно и запишите сумму в соответствии с образцом ниже (диапазоны соответствующих матриц следует выделять с помощью мышки):

Рис. 7. Выполнение операций

3) ОБЯЗАТЕЛЬНО завершите выполнение работы одновременным нажатием клавиш Shift+Ctrl+Enter. Данная операция распространяет действие формулы на весь выделенный диапазон.

Аналогично можно выполнять и другие арифметические действия НАД ЭЛЕМЕНТАМИ матриц.

3. Выполните второе матричное действие: умножение матриц А и В по правилам матричного умножения. Это умножение возможно, так как число столбцов матрицы А совпадает с числом строк матрицы В. Для этого:

12

1)Отметьте место под матрицу-результат.

2)Обратитесь к мастеру функций, найдите функцию МУМНОЖ и выполните постановку задачи так, как показано ниже:

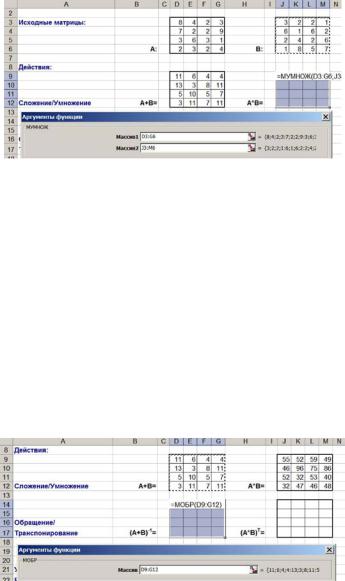

Рис. 8. Параметры функции матричного умножения

Здесь в качестве массива 1 следует указать диапазон адресов матрицы А,

ав качестве массива 2 – диапазон адресов матрицы В.

3)Для получения результата нажмите одновременно клавиши

Shift+Ctrl+Enter.

4. Осуществите обращение суммы матриц А и В, полученной на преды-

дущем шаге. Для этого:

1)Отметьте место для матрицы-результата.

2)Обратитесь к мастеру функций, найти функцию МОБР и выполните постановку задачи:

Рис. 9. Параметры функции обращения матрицы

3) Завершить выполнение работы одновременным нажатием клавиш

Shift+Ctrl+Enter

5. Осуществите транспонирование произведения матриц А и В, получен-

ного на предыдущих этапах. Для этого:

1)Отметьте место для матрицы-результата.

2)Обратитесь к мастеру функций, найти функцию ТРАНСП и выполните постановку задачи:

13

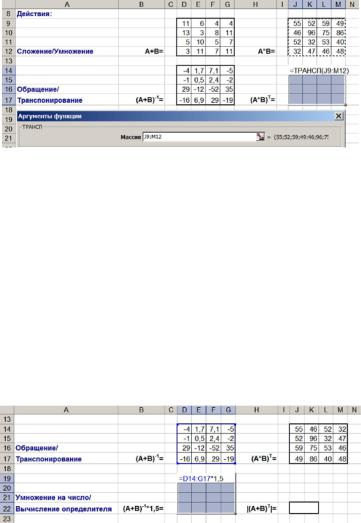

Рис. 10. Параметры функции транспонирования матрицы

4) Завершить выполнение работы одновременным нажатием клавиш

Shift+Ctrl+Enter

6. Вычислите произведение обратной матрицы А+B, полученной на предыдущих этапах, на число. Для этого:

1)Отметьте место для матрицы-результата.

2)Поставьте знак равно и запишите произведение в соответствии с образцом ниже (диапазоны соответствующих матриц следует выделять с помощью мышки):

Рис. 11. Умножение матрицы на число

3) Завершить выполнение работы одновременным нажатием клавиш

Shift+Ctrl+Enter

7. Вычислите определитель матрицы в соответствии с заданием. Для это-

го:

1)Определите место под результат.

2)Обратитесь к мастеру функций, найдите функцию МОПРЕД и выполните постановку задачи в соответствии с образцом, предложенным ниже.

3)Щелкните по кнопке ОК и получите значение определителя, равное значению: -1480.

14

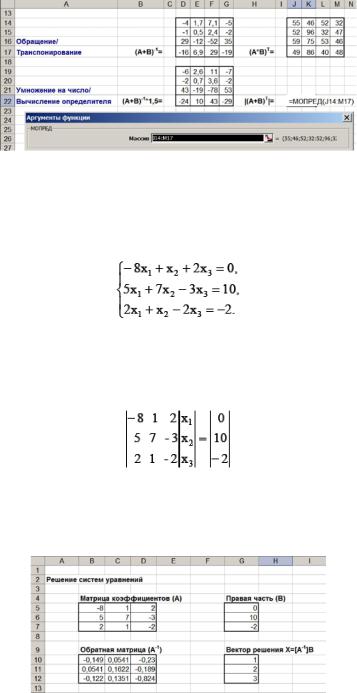

Рис. 12. Вычисление определителя матрицы

Задание 2. С использованием средств Excel решить систему линейных уравнений матричным методом.

Порядок действий

1.Представьте заданную систему в матричной форме: [A]X = B , где [A] – матрица коэффициентов при неизвестных X, а B – вектор свободных членов. Тогда:

2.Расчетная формула в этом случае примет следующий вид: X = [A]-1 ∙ B.

3.Сформированная электронная форма с решением данной задачи представлена ниже:

Рис. 13. Форма с решением
