Графы 14-17 (верхняя часть основной надписи) - предназначены для от-

меток изменений, вносимых в чертежи (на учебных чертежах обычно остаются

7.3.Виды арматуры

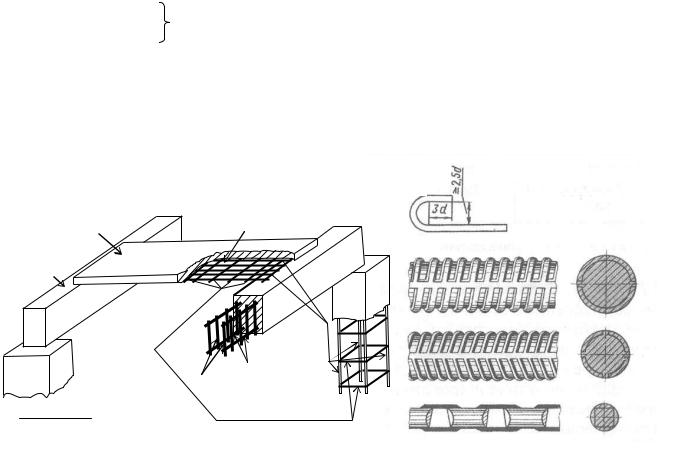

Взависимости от работы, которую выполняет арматура в железобетонных конструкциях, различают следующие ее виды (рис. 15) и профили (рис.

16).

а) круглый профиль

а)

б) периодический профиль

балка

колонна

Рабочая арматура – это арматура, воспринимающая растягивающие усилия.

Распределительная арматура укладывается поперек рабочей и служит для более равномерного распределения нагрузки на рабочие стержни, сохранение их взаимного размещения при бетонировании.

Хомуты и поперечные стержни (в сварном каркасе) обеспечивают неизменное положение рабочей арматуры и одновременно воспринимают часть усилий. Хомуты применяются в балках, колоннах, арках и рамах. Они могут быть открытыми и закрытыми.

Монтажная арматура служит для прикрепления хомутов и поперечных стержней. Обычно диаметр монтажной арматуры 10-12 мм.

Арматура может быть жесткой – из прокатных профилей (швеллер, двутавр, рельс и т.п.) и гибкой – из стержней малого сечения круглого или перио-

101

дического профиля, передающего стержням лучшее сцепление с бетоном.

7.3.1. Основные виды арматурной стали

Обозначение некоторых видов арматурных сталей представлено в табли-

це 7.2.

7.3.2. Условные и упрощенные изображения каркасов и сеток

на схемах армирования

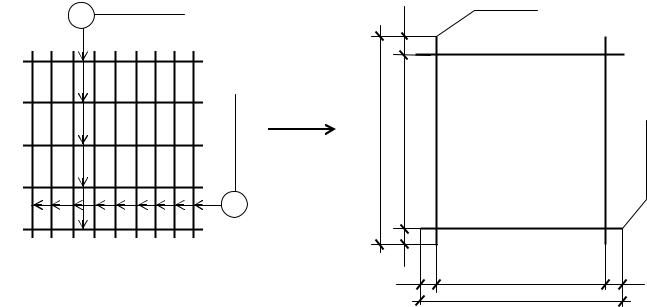

1.На упрощенных изображениях каркасов или сеток вычерчивают только крайние стержни (без промежуточных). При этом неважно сколько в изделии стержней и на каком они находятся расстоянии (рис. 17).

Рис. 17. Примеры изображения каркасов или сеток

102

2.На условных изображениях проводят контурную линию каркаса или сетки через выступающие концы стержней очень толстой линией, а затем диагональ сплошной тонкой линией (рис. 18).

Рис. 18. Примеры изображения каркасов или сеток

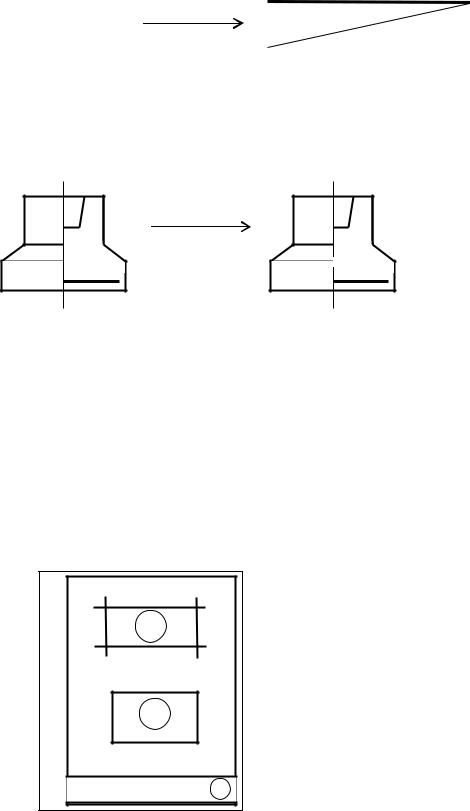

3.На схеме армирования сетку допускается вычерчивать одной сплошной толстой линией без поперечных стержней, которые на чертеже проецируются в точки (рис. 19).

схематическое изображение допустимое изображение

Рис. 19. Пример изображения сетки на схеме армирования фундамента

7.4. Чертежи арматурных изделий

Задание

Лист 2 (формат А4).

Выполнить чертеж арматурного изделия в необходимом количестве видов и сечений (задача 4), спецификацию этого изделия (задача 5) и основную надпись (задача 6).

Задача 4. Выполнить чертеж арматурного изделия. Масштаб вычерчивания М1:10 или М1:20, в зависимости от размера изделия в заданном варианте. Пример компоновки листа представлен на рис. 20.

1

1

2

Основная надпись3 3

Рис. 20. Пример компоновки листа 1 – чертеж арматурного изделия; 2 – спецификация; 3 – основная надпись

103

Задача 5. Выполнить спецификацию на сетку С-1.

Спецификацию выполняют под чертежом изделия. Пример оформления спецификации представлен на рис. 22.

Рис. 22. Пример оформления спецификации на сетку С-1

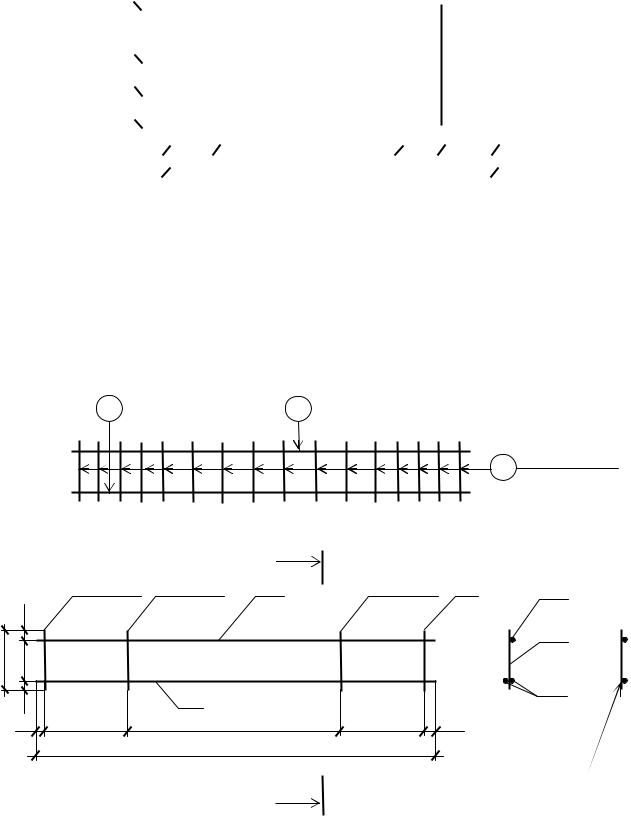

Если стержни отличаются по любому из перечисленных параметров, они имеют различные номера позиций. Типовой чертеж арматурного каркаса из листа-задания представлен в верхней части рис. 23. Ниже представлен вариант выполнения чертежа с учетом требований ГОСТ. Если у каркаса сечение по типу 1-1, то оно вычерчивается на листе, если по типу 2-2, то сечение вычерчивать не обязательно. Пример выполнения спецификации к этому каркасу приведен на рис. 24.

16 Ø 10 В-I

3 l= 380
