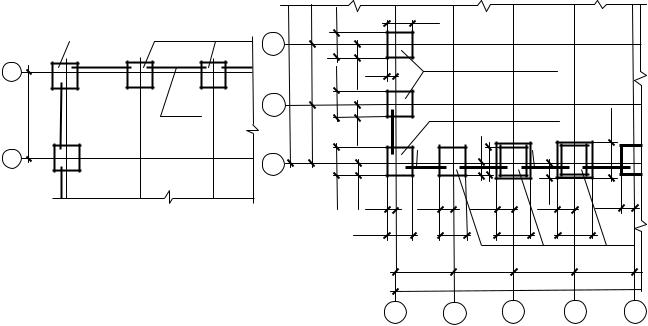

Схемы расположения составляют на группу конструкций, связанных последовательностью монтажа. Это могут быть:

-фундаменты, фундаментные балки и другие подземные конструкции;

-колонны, связи по колоннам, подкрановые балки и рамы ворот;

-фермы, балки и связи покрытия.

Всостав схемы расположения могут входить планы, разрезы и фасады здания.

Внаименовании схем расположения, при необходимости, приводят сведения, определяющие положение конструкции в здании, например, «Схема расположения элементов перекрытия на отметке ….. ( например, +2700)». К схемам расположения выполняют спецификацию.

Разновидностью сборочных рабочих чертежей являются изображения – виды, разрезы и сечения. Они должны отвечать требованиям ГОСТ 2.305 - 68. При выполнении сборочного чертежа железобетонного изделия необходимо помнить следующую условность: бетон вычерчивается сплошной основной линией толщиной 0,6-0,7 мм. Арматура вычерчивается более толстой линией – толщиной до 1,4 мм. Толщина обводки арматуры не зависит от диаметра стержней.

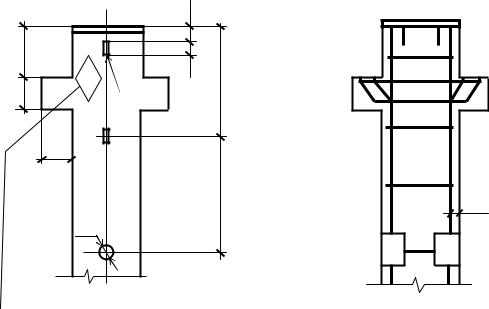

При выполнении чертежей видов железобетонного изделия вычерчивают (рис. 7 а):

1)координационные оси и привязку к ним элемента;

2)внешний вид изделий (он имеет форму опалубки) и его размеры;

3)отметки наиболее характерных для данной конструкции уровней;

4)закладные изделия;

5)все отверстия и ниши;

6)при совмещении схемы армирования с изображением разреза – толщи-

91

ну защитного слоя бетона от внешней поверхности стержней до ближайшей грани элемента.

Под схемой армирования понимают чертеж монолитных или сборных элементов железобетонных конструкций, на котором показывают расположение арматуры, закладных изделий, защитный слой бетона, контуры конструк-

ций и т.п. На чертеже схемы армирования изображают (рис. 7 б):

1)контур изделия;

2)упрощенное или условное изображение арматуры – каркасов, сеток;

3)изображение закладных изделий и отдельных стержней (не входящих в каркас или сетки) внутри изделия;

4)указывают толщину защитного слоя бетона;

5)габаритные размеры арматурных изделий без указания диаметров, количества стержней и расстояний между ними.

Схему армирования и относящиеся к ней сечения вычерчивают в условном предположении прозрачности бетона. По наиболее характерным местам конструкции выполняют сечения или разрезы, их располагают на одном листе со схемой армирования. На сечениях проставляют размеры (рис. 8). При вычерчивании несложных железобетонных изделий (закладные изделия, пробки, отверстия и т.п.) допускается наносить их на схему армирования. В этом случае как бы совмещается изображение «вида конструкции» со схемой армирования. Отдельно для этих конструкций изображение вида не дается.

Под чертежом узла понимают изображение соединения конструктивных элементов.

92

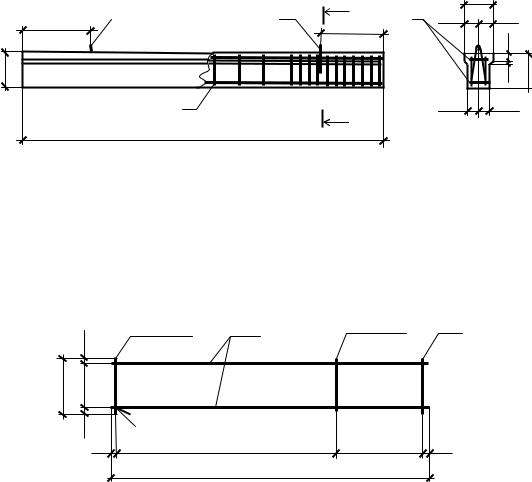

Рис. 8. Пример схемы армирования железобетонной фундаментной балки

При выполнении чертежей закладных и арматурных изделий их изо-

бражают очень толстой сплошной линией. Чертежи каркасов и сеток выполняют на отдельных листах вместе со спецификацией. Пример выполнения чертежа плоского каркаса приведен на рис. 9.

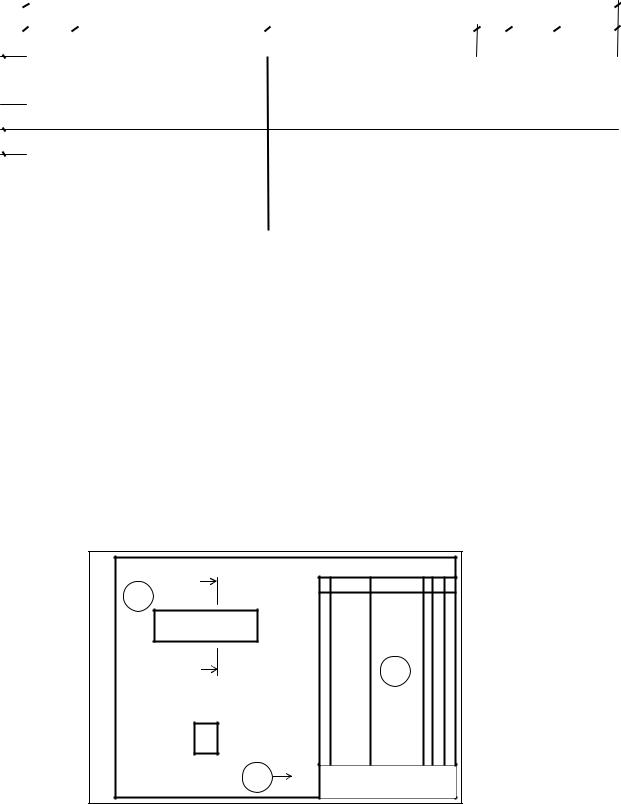

Полная информация о железобетонных и арматурных изделиях предоставляется в спецификациях. Спецификация представляет собой таблицу, которая включает перечень всех сборочных единиц и деталей, входящих в состав сборочной единицы (ж/б изделия), с их краткой характеристикой. Спецификацию располагают над основной надписью чертежа. В нее записывают номера позиций, обозначение сборочных единиц и деталей, их наименование и количество. Ее заполняют сверху вниз в порядке возрастания номеров позиций. На рис. 10 приведен пример спецификации и ее размеры.

Разделы спецификации в графе «Наименование» располагаются в следующем порядке:

1.Документация.

2.Сборочные единицы (каркасы, сетки, закладные изделия).

3.Детали (монтажные петли и отдельные стержни, не входящие в сборочные единицы).

4.Материал.

93

симости от размера изделия.

Выполнение данного задания рассмотрим на примере чертежа балки (рис.

12).

Данная балка содержит следующие арматурные изделия:

1)два плоских каркаса;

2)4 стержня, соединяющих каркасы (для сохранения проектного положения каркасов в изделии при заливке бетонной смеси в форму);

3)2 монтажные петли для подъема изделия.

1

3

2 шт.

3

2

2

1

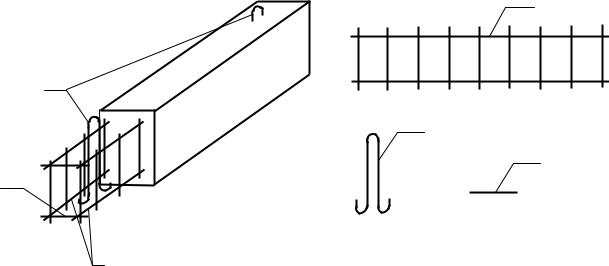

Рис. 12. Чертеж балки и входящих в нее арматурных изделий

На сборочном чертеже маркируются только изделия, то есть каркасы,

сетки и отдельные стержни, не входящие в каркасы и сетки. Номера позиций проставляют на полке-выноске в следующем порядке:

1)каркасы пространственные;

2)каркасы плоские;

3)сетки;

4)изделия закладные;

5)отдельные стержни, не вошедшие в вышеперечисленные изделия.

Поскольку на рис. 12 пространственные каркасы отсутствуют, то вначале маркируются плоские каркасы - цифрой 1. Затем цифрой 2 маркируются отдельные стержни, а цифрой 3 маркируются монтажные петли.

На листе полученного вами задания маркировка выполнена по другому принципу. Там представлена сквозная нумерация, то есть замаркированы все стержни, входящие в каркасы, сетки и т.д. Причем номера позиций показаны в кружочках, в соответствии с требованиями устаревшего ГОСТ. Поэтому надо к своему заданию выбрать правильную маркировку. Обратите внимание также на правильность вычерчивания секущей плоскости для разрезов и сечений.
