Материал: Инженерная графика. учебное пособие для студентов по направлению «Землеустройство и кадастры». Золотарева Н.Л., Менченко Л.В

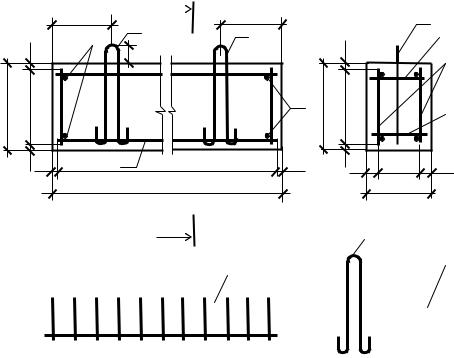

В графе «Обозначение» к Сборочному чертежу записываем следующее: БА-1 000 СБ (размещается в графе 1 основной надписи (задача 3)), где БА -1 –

базовое обозначение элемента конструкции; 000 – показывают обозначение всей балки, а не отдельных составляющих;

СБ – буквенно-цифровое обозначение сборочных чертежей.

Заполнение раздела Сборочные единицы.

В графе «Наименование» указывают наименование сборочной единицы: Каркас Кр-1. Слева от этой надписи в графе «Обозначение» пишется символическое обозначение каркаса по типу БА-1 010, где 1 - это обозначение простой сборочной единицы (согласно предметной системы построения обозначений). В графе «Позиция» в соответствии с обозначением каркаса на сборочном чертеже балки, пишем 1 . Так как в состав балки входят два каркаса, то в графе «Количе- ство» пишем 2.

Заполнение раздела «Детали».

В графе «Наименование» записываем: Стержень Ø10 А-I l=280 (эти данные берутся из задания на полке линии-выноски вместе с обозначением номера позиции). Смысл цифровой группы состоит в следующем:

Ø10 - диаметр стержня в мм; А-I – класс стали; l=280 – длина стержня в мм. Уточним, что эти стержни не входят в состав выше указанных каркасов, поэтому они записываются в разделе «Детали». Слева от этой надписи в графе «Обозначение» записывают символическое обозначение стержня по типу БА-1 001, где 1 - это обозначение детали (согласно предметной системы построения обозначений). В графе «Позиция» пишем 2, в соответствии с обозначением стержня на сборочном чертеже балки. Так как в состав балки входят четыре стержня, соединяющие два каркаса, то в графе «Количество» пишем 4.

Далее в графе «Наименование» без пропуска строчки записывают Петля монтажная Ø6 А-I l=1400. Слева от этой надписи в графе «Обозначение» пишется символическое обозначение петли по типу БА-1 002, где 2 - это обозначение детали (согласно предметной системы построения обозначений). В графе «Позиция» пишем 3 в соответствии с обозначением петли на сборочном чертеже балки. Так как в состав балки входят две петли, то в графе «Количество» пишем 2.

Заполнение раздела «Материал».

В графе «Наименование» записываем В20, где В20 – класс бетона, который применяется для изготовления этой балки. В графу «Количество» записывают объем бетона, необходимого для изготовления балки. Для этого площадь сечения балки умножается на ее длину (единицы измерения – в метрах): 0,4×0,3×3,0 = 0,36 м3. Допускается единицы измерения записывать в графе

«Примечание».

99

Задача 3. В соответствии с ГОСТ 21101 – 97 ( СПДС) выполнить основную надпись.

Основную надпись располагают под спецификацией в правом нижнем углу листа. Для ее обводки применяют сплошные толстые и тонкие линии, в соответствии с ГОСТ 2.303 – 68. Для студенческих работ допускается несколько измененное содержание граф основных надписей.

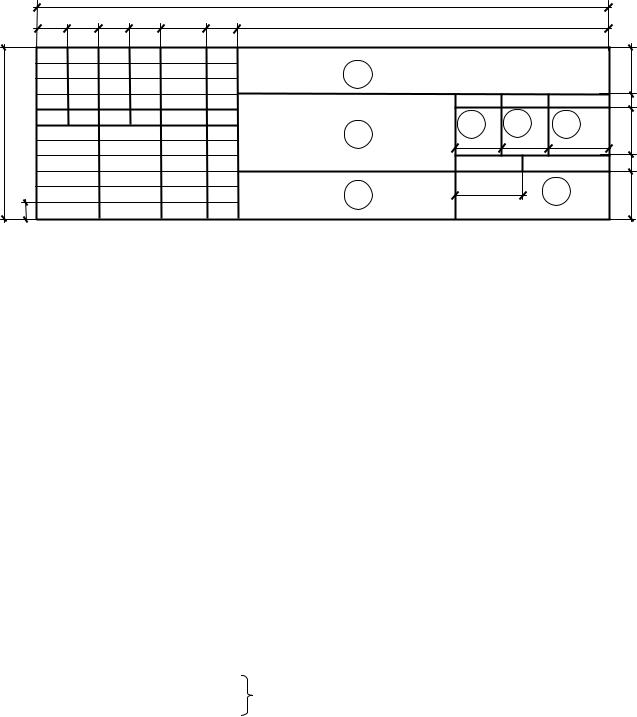

Пример выполнения основной надписи представлен на рис. 14.

Заполнение основной надписи осуществляется следующим образом:

Вграфе 1 – указывают наименование учебного заведения, номер зачетной книжки (например, ВГАСУ 12-2-1-765), обозначение сборочного чертежа, то есть БА-1 000 СБ (шрифт №5).

Вграфе 2 – указывают наименование изделия, то есть Балка БА-1 (шрифт №5).

Вграфе 3 – указывают обозначение материала изделия, то есть железобе-

тон (шрифт №5).

Вграфе 4 – ставится литера учебного чертежа У (шрифт №5).

Вграфе 5 – ставится масса изделия, на учебных чертежах обычно не указывают (шрифт №5).

Вграфе 6 – ставится масштаб, например, М1:20 (шрифт №5).

Вграфе 7 – порядковый номер листа. Для документов, состоящих из одного листа, графу не заполняют. Наше задание состоит из двух листов. Первый лист - формат А3, а второй лист – чертеж арматурного изделия каркаса - в формате А4. Поэтому пишем цифру 1 (шрифт №3,5).

Вграфе 8 – общее количество листов. Пишем цифру 2 (шрифт №3,5).

Вграфе 9 – слово Кафедра и ее сокращенное наименование: И и Г

(шрифт №5), гр. 111б.
