Примечание: один и тот же грунт в зависимости от его влажности и других факторов может быть легким, средним или тяжелым.

3.2.2. Устройство и работа ударника ДорНИИ

Принадлежность грунта к той или иной категории А.Н. Зеленин предложил оценивать по числу ударов Су ударника ДорНИИ (динамический плотномер, рис. 3.1).

Конструкция его крайне проста и надежна в работе. Груз 1 массой 2,5 кг с высоты h = 400 мм по стержню 2 падает на упор 3, производя за каждый удар работу, равную 1 кГм (1 Дж). Число ударов – Су, необходимое для погружения в грунт цилиндрического наконечника стержня на глубину h = 100 мм характеризует категорию фунта. Наконечник сделан в виде цилиндрического стержня длинной 100 мм с площадью поперечного сечения 1 см2.

Число ударов Су, необходимое для погружения наконечника в грунт, равно 1…30 для немерзлых грунтов и 30…360 для мерзлых суглинистых и глинистых грунтов в диапазоне температур от -1 до -150 (табл. 3.2).

Таблица 3.2 Классификация грунтов по числу ударов Су

Катего-





















рия грун-

I

II

III

IV

V

VI

VII

VIII

IX

X

та





















Число





16-23

24-30

30-100

100-160

160-220

220-280

280-360

>360

ударов

1-7

8-15

Су

























46

а)

б)

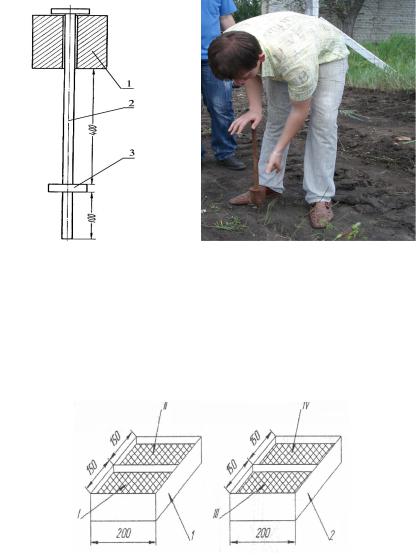

Рис. 3.1. Ударник ДорНИИ а) конструкция; б) измерения прочности грунта

3.2.3. Описание лабораторного оборудования

Для проведения исследований предложены два ящика с 4 видами грунтов (рис. 3.2).

Рис. 3.2. Ящики с грунтами для исследования [http://library.miit.ru/methodics/04022015/03-13982.pdf]

1-й ящик с грунтами в секторах I и II категорий; 2-й ящик с грунтами III и IV категорий.

47

Высота засыпки фунта в ящиках ровна 150 мм. Измерения плотности грунтов выполняем в следующей последовательности. Для этого ставим вертикально стержень 2 ударника на первую площадку ящика 1 в точке А (рис. 3.2). Затем поднимаем груз 1 на стержне 2 в крайнее верхнее положение и отпускаем его (рис. 3.1б), так повторяем до полного погружения стержня 2 в грунт.

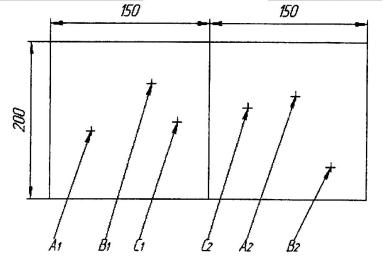

Рис. 3.3. Расположение точек исследования грунтов [http://library.miit.ru/methodics/04022015/03-13982.pdf]

В дальнейшем повторим операцию в точке В, и С. Полученные данные заносим в табл. 3.4. Повторяем исследования для грунтов, размещенных в других ящиках. Результаты заносим в табл. 3.3 и определяем категорию грунта по средним значениям ударника ДорНИИ.

48













Таблица 3.3





Результаты исследований



Номер

Число ударов до

Средняя

Категория

сектора

полного погружения

величина

грунта



А



В

С



















I



























II



























III



























IV



























3.3.ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

1.Свести результаты испытания грунтов в таблицу 3.3.

2.Найти среднюю величину ударов до полного погружения стержня в каждом секторе ящиков с грунтами.

3.Дать определение категории грунта по прочности для всех испытуемых грунтов.

Контрольные вопросы

1.Какими фракциями определяется гранулометрический состав грунтов?

2.В каких пределах изменяется объемная масса грунта?

3.Что характеризует число Су ударов ударника Дор-

НИИ?

4.В каких пределах изменяется число Су для талых и мерзлых грунтов?

5.Поясните конструкцию и принцип действия ударника ДорНИИ.

6.Как по числу Су определить прочностные свойства

грунта?

49

ОПРЕДЕЛЕНИЕ УСИЛИЯ СОПРОТИВЛЕНИЯ КОПАНИЮ № 3-2

3.1. ЦЕЛЬ РАБОТЫ

Цель работы заключается в экспериментальном определении силы сопротивления копания в зависимости от площади резания грунта, а также скорости, мощности резания и коэффициента удельного сопротивления резанию (копанию) грунта. Резание производится моделями рабочих органов машин в лотке грунтового канала.

3.2.ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ

3.2.1.Назначение и конструкция грунтового канала

Грунтовый канал предназначен для проведения испытаний моделей рабочих органов строительных и дорожных машин. Грунтовый канал устанавливается в помещение, что исключает влияние погодных условий и способствует интенсификации проведения исследований (рис. 3.4).

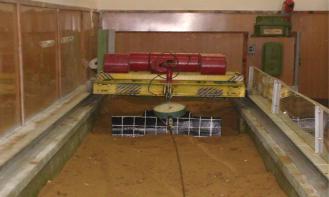

Рис. 3.4. Исследование отвала бульдозера в грунтовом канале
