дился в режиме максимальной агрессивности, тумблер системы АSR включен. Кювет треугольного профиля вырезался углом отвала при движении автогрейдера в противоположных направлениях.
Параметры установки отвала: угол резания 400; угол захвата 35 … 400; угол зарезания (наклона) 12 …150.
В процессе испытаний замерялись по секундомеру время копания за каждый проход, и по расходомеру ИП-179 объёмный расход топлива за это время. Установка расходомера на автогрейдере показана на рис. 4.2.
Для обеспечения замера расхода только топлива, поступающего в цилиндры двигателя, была изменена схема соединения трубопроводов системы питания дизеля ЯМЗ-236 БЕ-2. Топливо из перепускного клапана топливного насоса подавалось опять на его вход, а не возвращалось в бак.

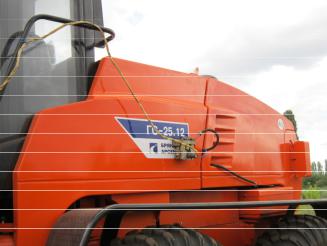

Рис. 4.2. Установка расходомера на автогрейдере ГС-25.12
В процессе испытаний замерялось время копания и расход топлива за каждый проход, определялась плотность грунта по ударнику ДорНИИ, а также брались пробы грунта для опре-
66
деления его влажности. На рис. 4.3…4.8 показана работа автогрейдера по нарезанию кюветов.
По окончании испытания замерялись глубина hi и ширина bi кювета в сечениях по его длине через каждые 10 м.
4.3.Результаты исследований
4.3.1.Обработка результатов испытаний
Обработка результатов испытаний проводилась в соответствии с методикой, изложенной в ГОСТ Р 50188-92 «Автогрейдеры. Общие технические условия» по следующим формулам:
1) Общее время копания, ч,
m
T0 = ∑ Tj j=1 ,
где Tj - продолжительность j-го рабочего прохода, ч;
т- количество рабочих проходов.
2)Среднее время одного прохода, с,
tcр = T0 m .
3) Площадь поперечного сечения, м2, для отметок от 0 до 100 м,
F = 0,5 |
bi |
|
hi |
, |
0 |
|
|
где bi – ширина кювета в i–м сечении, м; hi – глубина кювета в i–м сечении, м.
4) Техническая производительность, м3/ч,
Пт = W0 T0 ,
где W0 – общий объем вырезанного грунта, м3. 5) Общий объем вырезанного грунта, м3,
67
m
W0 = ∑ W j j=1 .
6) Объем грунта, вырезанного за j-й проход, м3,
|
|
|
1 |
n |
b h |
|
|
|
W |
|
= |
|
∑ |
i i |
l |
|
, |
j |
|
|
к |
|||||
|
|
|
2 |
|
|
|||
|
|
n |
i=1 |
|
|
|
||
где bi – ширина кювета в i-м сечении, м; hi – глубина кювета в i-м сечении, м; lк – длина кювета, м;
n – количество измеряемых сечений.
7) Средний объем грунта, вырезанного за один проход, м3
W '0 = W 0 . m
8) Средняя площадь стружки, вырезанной за один проход, м2
F' = F . m
9) Рабочая скорость движения автогрейдера, м/с
|
1 |
m |
, |
|
υ p = |
∑ υ j |
|||
|
|
|||
|
m j=1 |
|
||
где т - количество рабочих проходов;
υj - скорость движения в j-м рабочем проходе, м/с;
υ j = lк Tj ,
где Tj - продолжительность j-го рабочего прохода, с. 10) Средняя скорость автогрейдера, м/с
υcр = lk . tср
11) Расход топлива (GT), кг, за время выполнения рабочих проходов
68
m
GТ = ∑GТj . j=1
12)Часовой расход топлива, кг
=GTj ,G
Тч Tj
где GTj – расход топлива за один проход, кг.
13) Удельный расход топлива, кг/м3
ge = GТ . W0
4.3.2. Результаты измерений
Кювет 1 – отрыт при работе только заднего ведущего моста автогрейдера.
Кювет 2 – отрыт при совместной работе переднего и заднего ведущих мостов автогрейдера ГС-25.12.
Параметры суглинистого грунта
Кювет 1: прочность по ударнику ДорНИИ – Суд.1 = 9…13, массовая влажность W1 = 16,5…20,7 %.
Кювет 2: прочность по ударнику ДорНИИ – Суд.2 = 10…14, массовая влажность W2 = 13,9…18,9 %.
Температура топлива tт= + 300 С. Длина кювета lk = 100 м.
Процесс проведения испытаний и виды отрытых кюветов представлены на рис. 4.3...4.9.
69

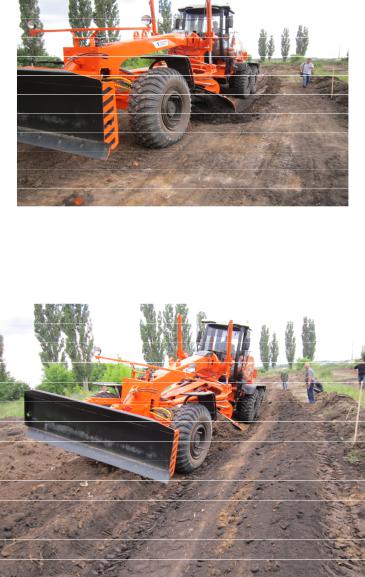

Рис. 4.3. Начало вырезания кювета 1
Рис. 4.4. Вырезание кювета 1
