Изображения - виды, разрезы, сечения

Правила изображения предметов (изделий, сооружений и их составных элементов) на чертежах всех отраслей промышленности и строительства устанавливает ГОСТ 2.305 - 68.

Изображения предметов должны выполняться по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (рис. 1).

Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.

Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.

Виды

Вид - изображение обращенной к наблюдателю видимой части поверхности предмета.

Виды разделяются на основные, местные и дополнительные.

Основные виды - изображения, получаемые на основных плоскостях проекций - гранях куба: вид спереди (главный вид), вид сверху, вид слева, вид справа, вид снизу, вид сзади (рис. 1).

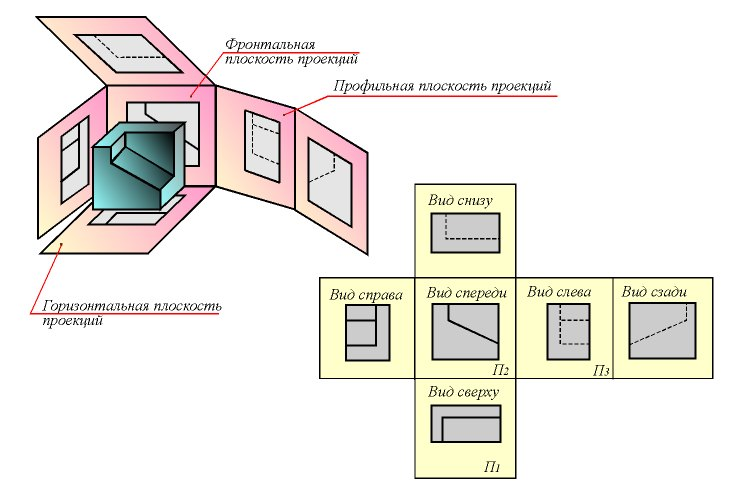

Рис. 1. Расположение основных видов

Название видов на чертежах не надписывают, если они расположены в установленной проекционной связи (рис. 1). Если виды сверху, слева и справа не находятся в непосредственной проекционной связи с главным изображением, то направление проектирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву (Д на рис. 2). Так же оформляют чертежи, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним.

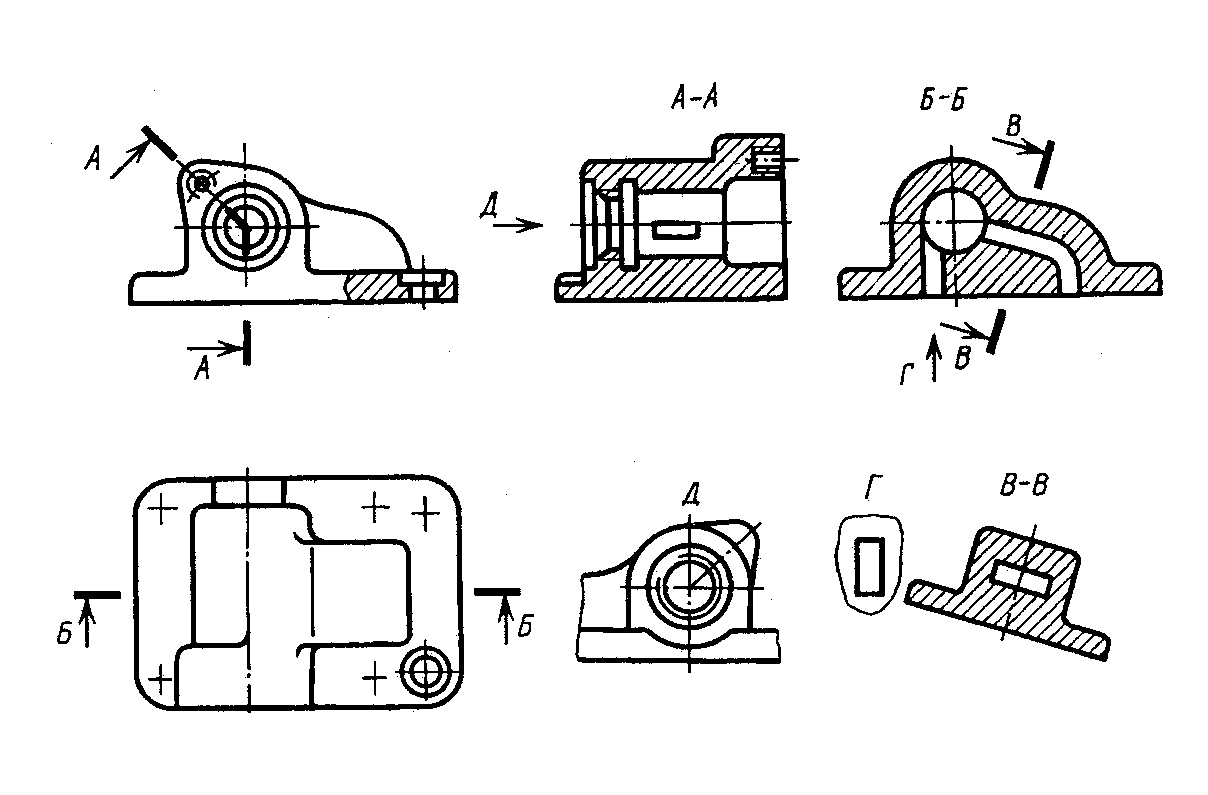

Рис. 2. Обозначение вида, если он не находятся в проекционной связи

Когда отсутствует изображение, на котором может быть показано направление взгляда, название вида надписывают.

Примеры тестовых заданий1

Задание 1.

Решение. По ГОСТ 2.305-68 изображения выполняются по методу прямоугольного проецирования [1].

Задание 2.

Решение. Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета [1].

Задание 3.

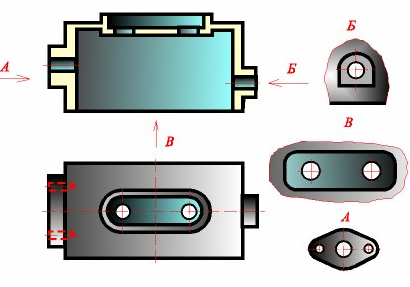

Решение. Изображение, обозначенное на рисунке буквой А, называется видом слева [2].

Дополнительный вид, местный вид, выносной элемент

Дополнительные виды - изображения, получаемые на плоскостях, не параллельных основным плоскостям проекций (рис. 3).

Дополнительный вид на чертеже отмечают прописной буквой, а связанного с дополнительным видом изображения предмета ставят стрелку, указывающую направление взгляда, с соответствующим буквенным обозначением (А на рис. 3,б). Если дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят (рис. 3,а).

Рис. 3. Дополнительные виды

Дополнительный вид допускается повертывать, но с сохранением положения, принятого для данного предмета на главном изображении, при этом обозначение вида дополняют графическим обозначением (рис. 3,б).

Местный вид - изображение отдельного, ограниченного места поверхности предмета (рис. 4).

Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере (Б на рис. 4) или не ограничен (а на рис. 4). Местный вид отмечают на чертеже подобно дополнительному виду.

Рис. 4. Местные виды

Выносной элемент - дополнительное отдельное изображение (обычно увеличенное) какой-либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных.

Примеры тестовых заданий

Задание 4.

Решение. Изображение, обозначенное на рисунке буквой Б, называют дополнительным видом повернутым [2].

Задание 5.

Решение. Местный вид - изображение отдельного, ограниченного места поверхности предмета [2].

Задание 6.
