Материал: Изображения - виды, разрезы, сечения. методические указания для подготовки студентов специальности Экспертиза и управление недвижимостью. Иващенко Е.И

Решение. Изображение, обозначенное на рисунке буквой А, называют выносным элементом [2].

Разрезы

Разрез - изображение предмета, мысленно рассеченного одной или несколькими плоскостями. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней.

Классификация разрезов (рис. 5). В зависимости от положения секущей плоскости относительно плоскости проекций разрезы разделяются на горизонтальные, вертикальные, наклонные.

Горизонтальный разрез - разрез, секущая плоскость которого, параллельна горизонтальной плоскости проекций (разрез А-А, рис. 6).

Рис. 5. Классификация разрезов

Вертикальный разрез - разрез, секущая плоскость которого, перпендикулярна горизонтальной плоскости проекций.

Наклонный разрез - разрез, секущая плоскость которого, не параллельна и не перпендикулярна горизонтальной плоскости проекций.

Фронтальный разрез - вертикальный разрез, секущая плоскость которого, параллельна фронтальной плоскости проекций (разрез В-В, рис. 6).

Профильный разрез - вертикальный разрез, секущая плоскость которого, параллельна профильной плоскости проекций (разрез Б-Б, рис. 6).

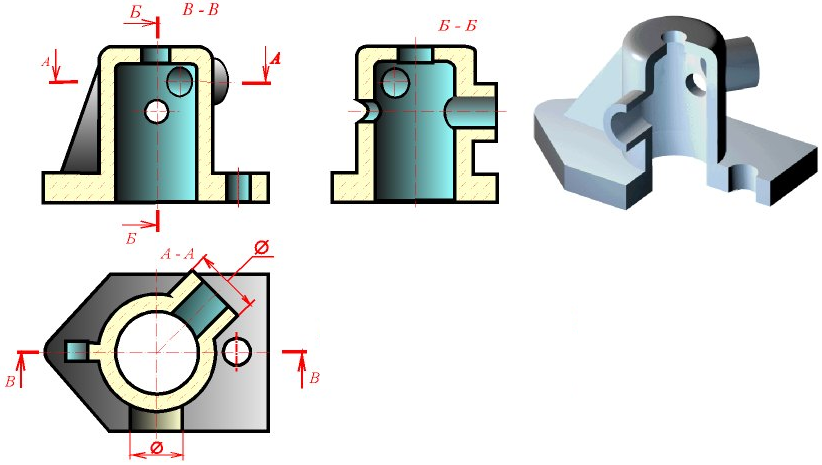

Рис. 6. Простые разрезы: А-А - горизонтальный разрез;

Б-Б - профильный разрез; В-В - фронтальный разрез

В зависимости от числа секущих плоскостей на простые - при одной секущей плоскости и сложные - при нескольких секущих плоскостях.

Сложные разрезы бывают ступенчатыми, если секущие плоскости параллельны, и ломанными, если секущие плоскости пересекаются.

Разрезы называют продольными, если секущие плоскости направлены вдоль длины или высоты предмета, и поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета.

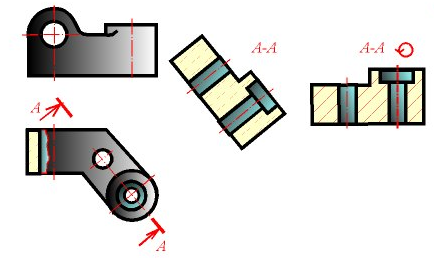

Рис. 7. Наклонный разрез

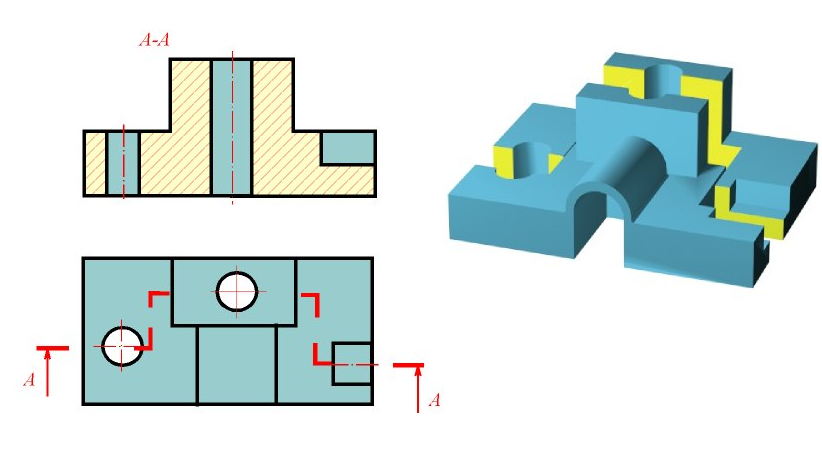

Рис. 8. Ступенчатый разрез

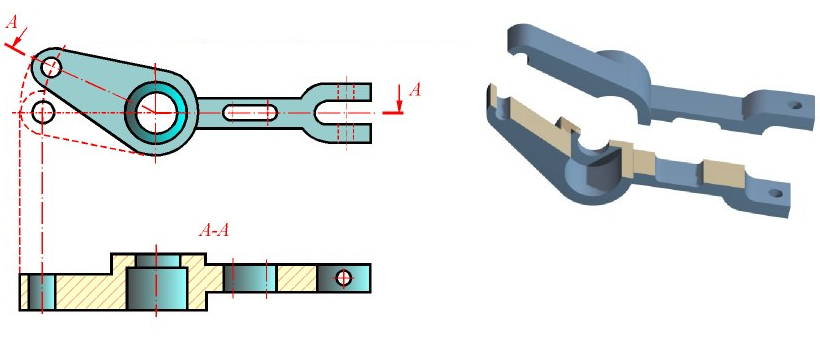

Рис. 9. Ломаный разрез

Обозначение разрезов. Положение секущей плоскости обозначают на чертеже разомкнутой линией. При сложном разрезе штрихи разо­мкнутой линии проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах ставят стрелки, указывающие направление взгляда (см. рис. 6-9). Стрелки проводят на расстоянии 2...3 мм от конца штриха. Начальный и конечный штрихи не должны пересекать контур соот­ветствующего изображения.

У начала и конца линии сечения, при необходимости и у мест пересечения секущих плоскостей, ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда, в местах пересечения со стороны внешнего угла. Повернутый разрез обозначают знаком (см. рис. 7).

Разрез отмечают надписью по типу А-А (всегда двумя буквами через тире).

Когда секущая плоскость совпадает с плоскостью симметрии пред­мета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронталь­ных и профильных разрезов положение секущей плоскости не обоз­начают и разрез надписью не сопровождают.

Расположение разрезов. Горизонтальные, фронтальные и профиль­ные разрезы могут быть расположены на месте соответствующих основных видов.

При ломаных разрезах наклонные секущие плоскости условно поворачивают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда. При повороте секущей плоскости элементы предмета, расположенные за ней, вычерчивают так, как они проецируются на плоскость, с ко­торой производится совмещение (рис. 9).

Местный разрез - разрез, служащий для выяс­нения устройства предмета лишь в отдельном, ограниченном месте. Мест­ный разрез выделяют на виде сплошной волни­стой линией (рис. 10) или сплошной тонкой линией с изломом. Она не должна совпадать с какими-либо другими линиями изображения.

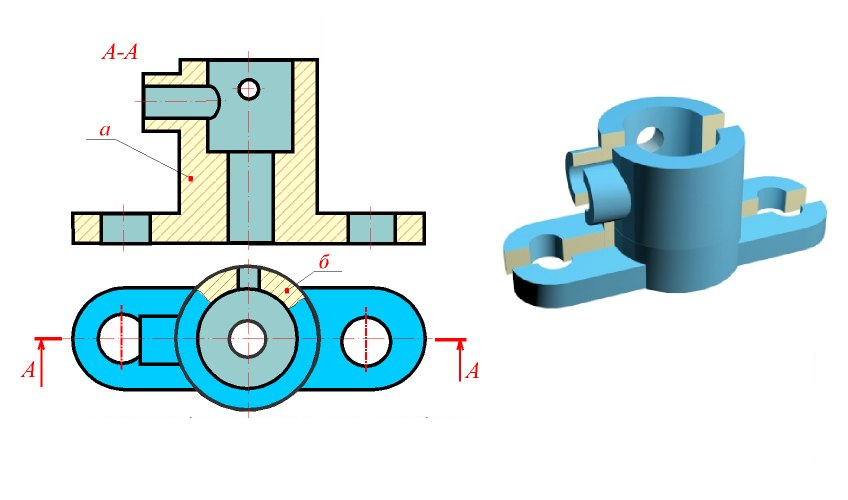

Рис. 10. Разрезы: а - фронтальный; б - местный

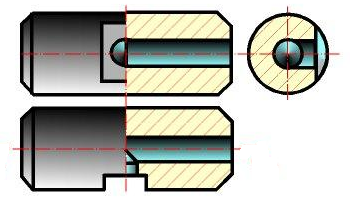

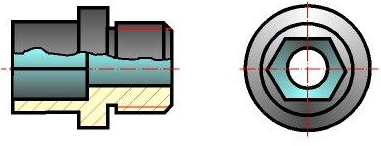

Соединение части вида и части разреза. Часть вида и часть соответ­ствующего разреза допускается соединять, разделяя их сплошной волнистой линией (рис. 11) или сплошной тонкой линией с изломом. Если при этом соединяют половину вида и половину разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии (рис. 12).

Примеры тестовых заданий

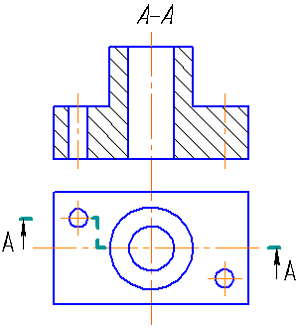

Задание 7.

Решение. Изображение, обозначенное на чертеже буквами А-А, называется сложным ступенчатым разрезом, так как выполнен двумя  параллельными секущими плоскостями [2].

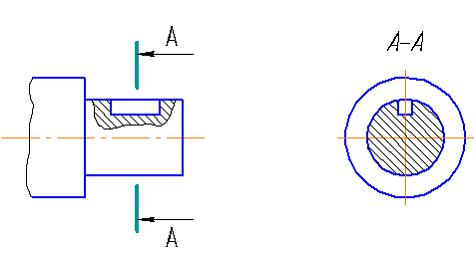

Задание 8.

Решение. Изображение, обозначенное на чертеже буквами А-А, называется местным разрезом, так как данный разрез служит для выяс­нения устройства детали лишь в отдельном, ограниченном месте [2].

Задание 9.

Решение. Разрез называют продольным, если секущие плоскости направлены вдоль длины или высоты предмета. Если секущая плоскость направлена вдоль длинной стороны, такие элементы, как тонкие стенки типа «ребер жесткости», показывают незаштрихованными (нерассеченными) [2].

Сечения

Сечение - изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями.

На сечении показывается то, что получается непосредственно в секущей плоскости.

Сечения, не входящие в состав разреза, называют вынесен­ными (рис. 13, а) и наложенными (рис. 3,б). Вынесенные сечения допускается располагать в разрыве между частями одного и того же вида (рис. 3,в).

Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения - сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают.

Рис. 13. Сечения: а - вынесенное, б - наложенное, в - вынесенное в разрыве

Если фигура сечения симметрична, линию сечения не проводят. В остальных случаях для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают ее одинаковыми прописными буквами русского алфавита. Сечение со­провождают надписью по типу А-А (см. рис. 13,а). Для несиммет­ричных сечений, расположенных в разрыве (см. рис. 13,в), или наложенных (см. рис. 13,б) линию сечения проводят со стрелками, но буквами не обозначают.

Для нескольких одинаковых сечений, относящихся к одному пред­мету, линии сечения обозначают одной и той же буквой и вычерчивают одно сечение (рис. 14). Если при этом секущие плоскости направлены под различными углами, то знак не наносят.

Секущие плоскости выбирают так, чтобы получить нормальные поперечные сечения (рис. 15).

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью (рис. 16).

Рис. 16. Круглые отверстия и углубления в сечениях
