Материал: Изображения - виды, разрезы, сечения. методические указания для подготовки студентов специальности Экспертиза и управление недвижимостью. Иващенко Е.И
Примеры тестовых заданий
Задание 10.
При выполнении сечения на чертеже показывают то, что расположено ...
|
|
в секущей плоскости |
|
в секущей плоскости и находится за ней |
|
|
перед секущей плоскостью |
|
|
в секущей плоскости и находится перед ней |
|
|
за секущей плоскостью |
Решение. Сечение - это изображение предмета, получающееся при мысленном рассечении его плоскостью. На сечении показывают только то, что получается непосредственно в секущей плоскости [2].
Задание 11.
Вынесенное сечение располагается ... |
|
на любом месте поля чертежа |
|
под линией сечения |
|
|
справа от обозначения линии сечения |
|
|
на месте вида слева |
Решение. Вынесенные сечения изображаются на свободном месте чертежа или в разрыве между частями одного и того же вида [2].
Задание 12.
Правильно выполненное сечение А-А показано на рисунке …
|
|
|
|
|
|
|
|
|
|
|
Решение. Сечение - это изображение предмета, получающееся при мысленном рассечении его плоскостью. На сечении показывают только то, что получается непосредственно в секущей плоскости [2].
Тесты для самоконтроля
Задание 1.
Виды, полученные проецированием предмета на основные плоскости проекций, называются …
|
|
дополнительными |
|
горизонтальными |
|
|
основными |
|
|
местными |
Задание 2.
Верно выполнено обозначение повернутого дополнительного вида на рисунке …
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Задание 3.
Для детали, изображенной на чертеже, целесообразно выполнить разрез …
|
|
ступенчатый |
|
горизонтальный |
|
|
ломаный |
|
|
фронтальный |
Задание 4.
Сечения подразделяют на …
|
|
дополнительные и главные |
|
местные и главные |
|
|
главные и основные |
|
|
наложенные и вынесенные |
|
|
основные и дополнительные |
Задание 5.
Количество изображений на чертеже должно быть …
|
|
максимальным, с применением дополнительных видов |
|
равно шести |
|
|
минимальным, но достаточным для выявления формы и размеров предмета |
|
|
не менее трех |
Задание 6.

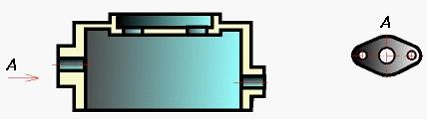

Изображение А, показанное на рисунке, называется …
|
|
местным видом |
|
видом слева |
|
|
дополнительным видом |
|
|
видом сверху |
Задание 7.
Изображение на чертеже, поясняющее положение шпоночного паза в детали, называется …
|
|
наложенным сечением |
|
простым разрезом |
|
|
местным разрезом |
|
|
выносным элементом |
|
|
сложным разрезом |
Задание 8.
Контур наложенного сечения выполняется … линиями
|
|
штрихпунктирными |
|
сплошными тонкими |
|
|
штриховыми |
|
|
сплошными толстыми основными |
Задание 9.
Вид на горизонтальную плоскость проекций называется видом …
|
|
спереди |
|
сзади |
|
|
справа |
|
|
слева |
|
|
сверху |
Задание 10.
Надпись А (5:1) применяется для обозначения …
|
|
простого разреза |
|
наложенного сечения |
|
|
выносного элемента |
|
|
сложного разреза |
|
|
вынесенного сечения |
Задание 11.
Границей между изображениями при совмещении вида и разреза служат … линии
|
|
штриховая или разомкнутая |
|
сплошная основная или тонкая |
|
|
сплошная тонкая или штрихпунктирная |
|
|
штрихпунктирная или волнистая |
|
|
штрихпунктирная или сплошная толстая основная |
Задание 12.
Сечение детали А-А изображено на рисунке …
|
|
|
|
|
|
|
|
|
|
|
Библиографический список
1. ГОСТ 2.305-68. Изображения - виды, разрезы, сечения. - М.: Изд-во стандартов, 1995. - 25 с.
2. Новичихина Л. И. Справочник по техническому черчению / Л. И. Новичихина. - Мн.: Книжный дом, 2004. - 320 с.
Королев Ю. И. Начертательная геометрия : учеб. для вузов. - СПб.: Питер, 2006. - 252 с.
Приложение
Кодификатор дидактической единицы
«Изображения - виды, разрезы, сечения»
Код и наименование элемента содержания (тема) |
Перечень контролируемых учебных элементов Студент должен знать: |
Типы заданий базы АПИМ |
|
ВО |
МВ |
||
1. Виды |
- определение вида; - классификацию видов (основные, местные, дополнительные); - правила расположения видов; - принятые условности |
+ |
|
2. Дополнительный вид, местный вид, выносной элемент |
- правила оформления дополнительного и местного видов, выносного элемента на чертеже |
+ |
|
3. Разрезы |
- классификацию разрезов; - правила выполнения разрезов; - обозначения и принятые условности |
+ |
|
4. Сечения |
- отличие сечения от разреза, классификацию сечений; - правила выполнения сечений; - обозначения и принятые условности |
+ |
|
Примечание: ВО - задания с выбором одного правильного ответа из 4 - 6 предложенных; МВ - задания с выбором нескольких правильных ответов из предложенных.
