276

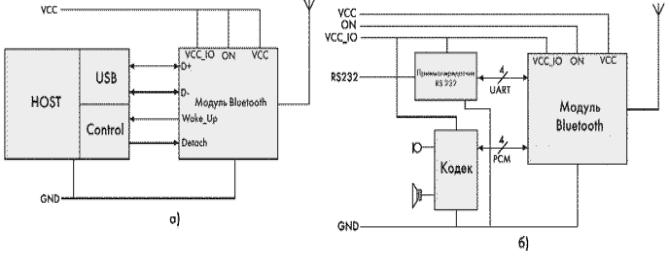

Рисунок 2.27 – Підключення модуля для передачі даних (а) і голосу (б)
Характерні риси модуля: ГКН-генератор, керований напругою, є частиною системи ФАПЧ.
У ньому ж здійснюється модуляція. Фільтр петлі ФАПЧ забезпечує фільтрацію управляючої на-
пруги ГКН. Контролер моносмугового сигналу виконаний на основі чипа ARM7. Крім зв'язку за допомогою одного з інтерфейсів USB або UART він також забезпечує зв'язок за допомогою інтер-
фейсу для передачі мови PCM й інтерфейсу I2C. Flash-пам’ять використовується разом з контро-
лером. Блок стабілізаторів формує з напруги живлення VCC, рівного 3,3 В, дві напруги: 2,8 В та
2,2 В. Генератор системи синхронізації стабілізований кварцовим резонатором на частоту 13 МГц,
що забезпечує погрішність частоти не гірше ±0,002 %. Вузол контролера пов'язаний з радіомоду-
лем за допомогою інтерфейсу управлiння основним пристроєм або хостом - HCI (Host Control
Interface). При цьому забезпечується передача пакетів трьох типів:
пакетів команд від хоста до модуля Bluetooth;
пакетів повідомлень від модуля Bluetooth до хосту;
пакетів даних - в обох напрямках.
Організація з'єднання не вимагає використання всього набору команд і повідомлень - вико-
ристаються тільки необхідні.
Інтерфейс UART забезпечує швидкість обміну даними від 300 до 460800 біт/с. Сигнали Tx
й Rx інтерфейсу являють собою потік даних, а сигнали RTS й CTS управляють потоками даних.
Мовний інтерфейс PCM має частоту дискретизації 8 кГц (PCM_SYNC). Частота синхроні-
зації сигналу PCM може змінюватися в межах від 200 кГц до 2,0 МГц. Дані PCM можуть бути лі-
нійними (13-16 біт), m-типу (8 біт) або А-типу (8 біт).
Інтерфейс USB забезпечує швидкість обміну даними 12 Мбіт/с. Обмін ведеться через дво-
спрямовані порти D+ й D-.
Для управління з ноутбуку використовуються додаткові сигнали Wake_up й Detach. Основ-
ні електричні характеристики модуля наведені в табл.2.7
277
Таблиця 2.7 - Основні характеристики модуля ROK 101 007
Характеристики |
Позначен- |
Типове |
Припустимі межі |
|
ня |
значення |
|||
|
|
|||
|
|
|
|
|
Напруга живлення, В |
Vcc |
3,3 |
3,175...5,25 |
|
|
|
|
|
|
Напруга живлення портів уведення/виводу, |
VCC_IO |
3,3 |
2,7...3,6 |
|
В |
||||
|
|
|
||
|
|
|
|
|
Рівень р. 1 на вході, В |
VIH1 |
- |
0,7VCC_IO... |
|
VCC_IO |
||||
|
|
|
||
|
|
|
|
|
Рівень балка. 0 на вході, В |
VIL1 |
- |
0...0,3VCC_IO |
|
|
|
|
|
|
Рівень балка. 1 на виході, В |
VOH |
- |
2,0...VCC |
|
|
|
|
|
|
Рівень балка. 0 на виході, В |
VOL |
- |
0...0,4 |
|
|
|
|
|
|
Робочий діапазон частот, ГГц |
- |
- |
2,402...2,480 |
|
|
|
|
|
|
Ширина смуги пропущення тракту ПЧ, мГц |
- |
1 |
- |
|
|
|
|
|
|
Опір антеною навантаження, Ом |
- |
50 |
- |
|
|
|
|
|
|
КСВ, не гірше |
VSWR |
3,0 |
- |
|
|
|
|
|
|
Чутливість прийомного пристрою, дБм |
PIN |
-70 |
Макс.-20 |
|
|
|
|
|
|
Девіація частоти, кгц |
fMod |
- |
140... 175 |
|
|
|
|
|
|
Вихідна потужність передавального при- |
- |
1,5 |
-2,0...4 |
|
строю, дБм |
||||
|
|
|
||
|
|
|
|
|
Частота синхронізації системи, МГц |
fSYS-CLK |
130,000 |
- |
|
|
|
|
|
|
Час перемикання каналів, мкс |
- |
150 |
- |
|
|
|
|
|
|
Діапазон робочих температур, °З |
23 |
-30... +85 |
|
|
|
|
|
|
Розробка пристроїв на основі модуля ROK 101 007 проста, однак вимагає знання системних
і профільних специфікацій Bluetooth v1.0B. Зовнішній вигляд модуля представлений на рис.
2.28.
278

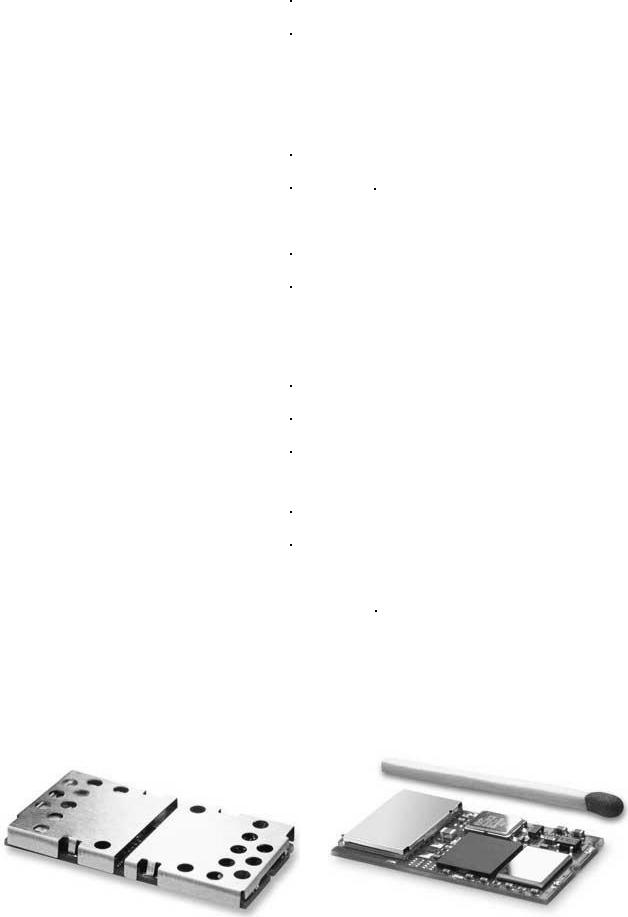

Рисунок 2.28 – Сучасний компактний Bluetooth-контролер зовні й усередині. Розміри -
33х17х3,65 мм
2.2 Технологія DECT
Стандарт DECT (Digital European Cordless Telecommunications), розглянутий в рекомендації
ETS 300 175, є стандартом високоякісного радіодоступу до існуючих телекомунікаційних мереж.
Якість послуг телефонного зв'язку, що надаються устаткуванням стандарту DECT, не поступаєть-
ся якості проводових телефонних систем, зокрема ISDN, завдяки адаптивній диференціній ІКМ для перетворення мови в цифровий потік зі швидкістю 32 Кбіт/с.
Захист від несанкціонованого підключення забезпечується тим, що базові станції мають спеціальний код, без знання якого неможливо зареєструвати абонентську станцію в системі. Кож-
на абонентська станція при включенні також запрошує персональний код. Потокове шифрування всієї інформації надійно захищає сеанс зв'язку від прослуховування.
Технологія DECT була розроблена для покриття невеликих площ з високою щільністю ко-
ристувачів. DECT Стандартом передбачається можливість обслуговування абонентів з сумарним трафіком до 10 000 Ерл/км2. Така місткість мережі досягається за рахунок використання стільни-
кової структури і множинного доступу з тимчасовим розділенням каналів.
Стандарт DECT вже завоював визнання у всьому світі, а необхідний для нього частотний діапазон виділений більш ніж в 110 країнах. При цьому найбільші західні телекомунікаційні ком-
панії поставляють широкий асортимент сумісного між собою обладнання для систем цього стан-
дарту, що дозволяє використовувати в одній системі обладнання різних фірм і оптимізувати його за критерієм ціна/якість.
Зараз багато крупних західних виробників мобільних телефонів виробляють двохстандарт-
ні телефони DECT/GSM, що є кроком у напрямі реалізації концепції фіксировано-мобільного зв'я-
зку FMS. Такі телефони надають абоненту додаткові зручності в користуванні одним терміналом в декількох мережах - поза офісом телефон працює в мережі GSM, а в офісі він перемикається на мережу DECT підприємства, що дозволяє економити на оплаті вартості розмов. Один з прикладів такого телефону - Sagem 853 (рис.2.29)
279

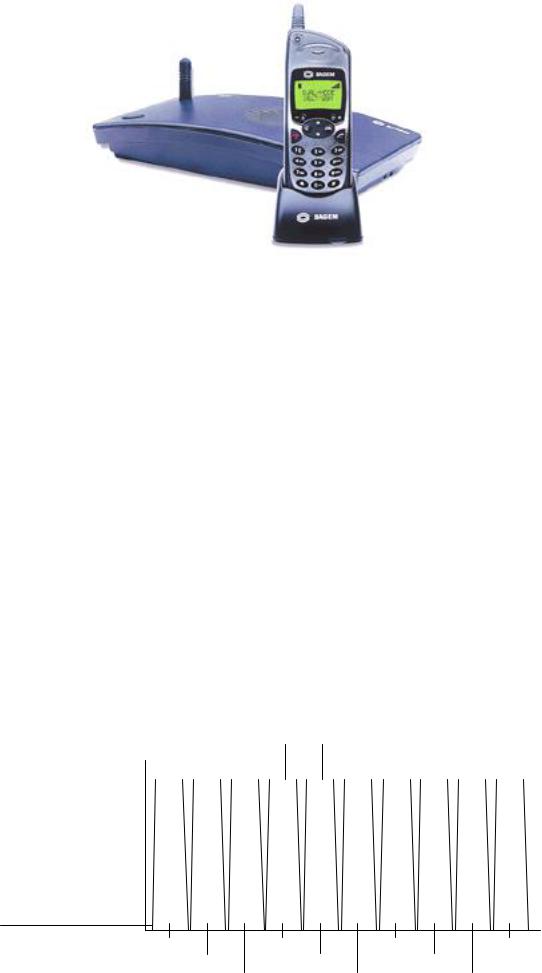

Рисунок 2.29 – Приклад двохстандартного DECT/GSM телефону Sagem 853
2.2.1. Основи роботи на фізичному рівні
Організація фізичних каналів. Для організації зв'язку між абонентською і базовою станці-
ями у виділеному для функціонування DECT систем діапазоні частот 1880-1900 МГц передбачено
10 частотних каналів (МС, Multi Carrier) [5]. Базовий частотний діапазон DECT є узгодженим для всієї Європи, і загальноєвропейські закони вимагають, щоб кожна країна в Європі зробила ці час-
тоти доступними для використання DECT системами. Цей частотний діапазон спільно використо-
вують всі DECT аплікації: домашні, офісні та загального користування. Загальний частотний діа-
пазон дає можливість створення об'єднаного ринку DECT виробів та застосування одних і тих са-
мих пристроїв в різних аплікаціях, наприклад, в офісі та вдома.
У базовому діапазоні 10 частотних каналів знаходяться на відстані один від одного на 1,728 Мгц, з несучими 1881,792...1897,344 МГц (рис. 2.30).
Діапазон використовуваних частот в деяких країнах відрізняється від базового:
Китай: 1902,528...1918,080МГц;
держави Латинської Америки: 1912,896...1928,448 Мгц.
|
|
|
|
|
|
|
|
|
|
|
Відстань між каналами: |
|
|
||||||||
Вихідна РЧ |
|
|
|
|
|
|
|
|
|
|
1,728 МГц |
|
|
|
|
|
|
|
|||
потужність: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
3 |
2 |
0 |
||||||||
250 мВт (24 дБм) Р |
9 |
8 |
7 6 |
5 |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Чутливість приймача : -83 дБм (-86 дБм для GAP)
1881,792 |
1886,796 |
1892,160 |
1897,344 |
||
1883,520 |
1888,704 |
1893,888 |
|||
|
1885,248 |
|
1890,432 |
|
1895,616 |
280
Рисунок 2.30 – Організація базового частотного діапазону DECT

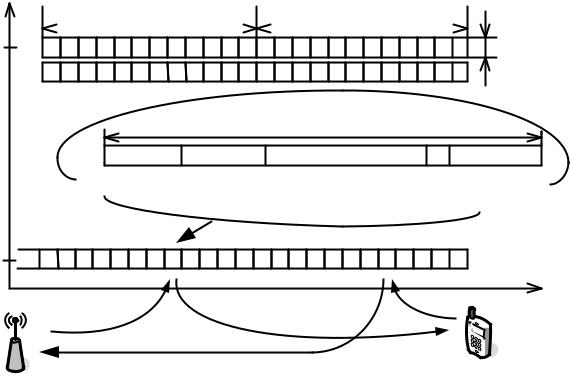

Інформація передається на кожній несучій частоті DECT із швидкістю 1152 кбіт/с. На кож-
ній несучій частоті формуються регулярні часові цикли по 24 часових інтервалу (Timeslot), що по-
вторюються кожні 10 мс та називаються кадром (Frame) або фреймом (рис. 2.31). Тривалість пов-
ного циклу складає 11520 біт. У базовому DECT часовий кадр в 10 мс розділяється на дві полови-
ни по 12 часових слотів. Часові слоти використовуються або для передачі, або для прийому. Про-
тягом перших 12 часових слотів кадру базова станція передає інформацію для абонентського при-
строю, 12 часових слотів, що залишилися, абонентський пристрій використовує для передачі ін-
формації базової станції. Кожен слот передачі має в кадрі відповідний слот прийому, відстань між ними 12 слотів, або 5 мс.
Така схема організації зв'язку, називається дуплексом з розділенням за часом (TDD, Time Division Duplex), і дозволяє абонентському пристрою і базовій станції спілкуватися одне з одним при використанні тільки однієї несучої частоти. Таким чином, при використанні базового DECT
принципу MC/TDMA/TDD кожному пристрою DECT в будь-який момент доступний загальний набір з 120 дуплексних частотно-часових каналів (10 частотних каналів по 12 дуплексних часових каналів). Завдяки такому підходу навіть недороге устаткування з одним приємо-передавачем, що працює тільки в одному частотному каналі, може забезпечити підключення до 12-ти мобільних абонентів.
Зв'язок уверх (Uplink) |
Зв'язок униз (Downlink) |
Base-to-Handsets |
Handsets-to-Base |
|
Канал 9 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 12 |
13 |
14 15 |
16 |
17 |
18 |
19 |
20 |
21 22 |
23 |
|
|
|
||||||||||||||||||||
Канал 8 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 12 |
13 |
14 15 |
16 |
17 |
18 |
19 |
20 |
21 22 |
23 24 |
1,728МГц |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Один слот = 417мкс = 480біт (1,152Мбіт/сек) |
|
||||||||||
|
|
|
|
|
32 бита |
|
|
64 бита |
|
|
|
320 бит |
|
|
4 |
60 бит |
|||||
|
|
|
Синхронизація |
|
Сигналізація |
Інформація |
Перевірочні |
Захисний |
|||||||||||||
|
|
|
Synchronization |
|
Signaling |
|
Information |
|
|
біти |
інтервал |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Error Control |
Guard Space |
||
Канал 0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 12 |
13 |
14 15 |
16 |
17 |
18 |
19 |
20 |
21 22 |
23 24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t |
Базова |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мобільна |
станція |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
станція |
(Base) |
(Handset) |
|
RFP |
||
PP |
||
|
