Окончание табл. 1 |
N |
Наименование |
N |
|
Тема задания |
|
ДЕ |
дидактической |
зада- |
|
||
единицы ФГОС |
ния |
|
|
||
|
|
|
33 |
Разъемные соединения (кроме резьбо- |
|
|
|
|
вых) |
|
|
|
|
|
34 |
Неразъемные соединения |
|
|
Рабочие чертежи |
35 |
Основные требования к оформлению |
||
|
рабочих чертежей деталей |
||||
|
и эскизы дета- |
|
|||
|
36 |
Эскизы деталей |
|||
9 |
лей. |
Изображе- |
|||
ние |
сборочных |
37 |
Сборочные чертежи. Понятие чертежа |
||
|
единиц, |
общего вида |
|
||
|
сборочный |
|
|
|
|
|
38 |
Спецификация. Чтение и деталирова- |
|||
|
чертеж изделий |
||||
|
|
|
|
ние сборочных чертежей |
|
|
|
|
39 |
Виды строительных чертежей |
|
|
Архитектурно- |
40 |
Оформление строительных чертежей |
||
10 |
строительное |
41 |
Условности при выполнении строи- |
||
|
черчение |
тельных чертежей |
|||
|
|
|
42 |
Планы, разрезы и фасады зданий |
|
|
|
|
43 |
Основные понятия компьютерной гра- |
|
|
|
|
фики |
|
|
|
|
|
44 |
Технические |
средства компьютерной |
11 |
Компьютерная |
графики |
|
||
|
Оформление |
чертежно-конструктор- |
|||
графика |
|
||||
|
45 |
ской документации средствами ком- |
|||
|
|
|
|||
|
|
|
|
пьютерной графики |
|
|
|
|
46 |
Создание 3D-моделей объектов сред- |
|
|
|
|
ствами компьютерной графики |
||
Как же оцениваются результаты тестирования? Важнейшим критерием оценки является процент усвоения ДЕ. Она считается усвоенной, если студент правильно ответил на 50 % и более вопросов по темам, относящимся к данной ДЕ. Например, ДЕ «Соединения деталей. Изображение и обозначение резьбы» (см. табл. 1) считается усвоенной, если будут получены правильные ответы на три и более
6
заданий.
Задания делятся на два типа, отличающиеся знаками, которые стоят перед вариантами ответов:
(
здесь и далее в скобках показан выбранный вариант),
(
).
Знак
предполагает выбор одного ответа из предложенных, например:
Фронтальная плоскость проекций |
П1 |
обозначается … |
П3 |
|
П2 |
|
П4 |
Знак
(малый квадрат) предполагает выбор нескольких ответов из предложенных, например:

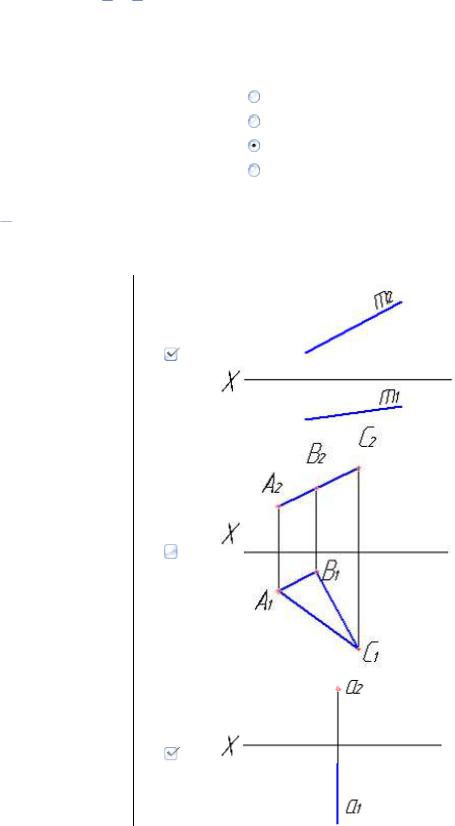

Чертежи прямых линий представлены на рисунках …
7
Следует отметить, что в заданиях по дисциплине ««Начертательная геометрия и инженерная графика», этот тип вопросов встречается редко.
ВИДЫ ИЗДЕЛИЙ И КОНСТРУКТОРСКИХ ДОКУМЕНТОВ
ГОСТ 2.101-68 устанавливает виды изделий всех отраслей промышленности при выполнении конструкторской документации.
Изделие - предмет или совокупность предметов производства, подлежащих изготовлению на предприятии. Различают следующие виды изделий: детали, сборочные единицы, комплексы и комплекты.
Деталь - изделие, изготовленное из однородного материала без применения сборочных операций (например, болт, вал).
Сборочная единица - изделие, составные части которого соединены на предприятии-изготовителе сборочными операциями - сваркой, свинчиванием, клепкой, опрессовкой и т. п. (например, станок, электродвигатель).
Комплект - два (или более) изделия, не соединенных на пред- приятии-изготовителе сборочными операциями и представляющих набор изделий вспомогательного назначения (например, комплекты инструментов, упаковочной тары).
Комплекс - два (или более) специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями и предназначенных для выполнения взаимосвязанных эксплуатационных функций (например, сборочный конвейер, орбитальная станция).
ГОСТ 2.102-68 устанавливает виды и комплектность конструкторских документов на изделия всех отраслей промышленности. К конструкторским документам относятся графические и текстовые материалы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат все необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта. Документы подразделяются на виды:
Чертеж детали - документ, содержащий изображение детали и
8
другие данные, необходимые для ее изготовления и контроля. Чертеж общего вида - документ, определяющий конструкцию
изделия, взаимодействие его основных составных частей и поясняющий принцип работы изделия.
Сборочный чертеж - документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля.
Схема - документ, на котором составные части изделия и связи между ними показаны в виде условных изображений или обозначений.
Спецификация - документ, определяющий состав сборочной единицы, комплекса или комплекта.
Пояснительная записка - документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и техникоэкономических решений.
Примеры тестовых заданий1
Задание 1 |
|
|
Текстовым конструкторским доку- |
|
сборочный чертеж |
|
||
ментом является … |
|
схема |
|
|
рабочий чертеж |
|
|
спецификация |
Решение. Спецификация - документ, определяющий состав сборочной единицы, комплекса или комплекта.
Задание 2
Изделие, составные части которого
комплексом
1 Задания приводятся в форме, похожей на ту, которую студенты видят на экране компьютера во время проведения тестирования. Слева от вертикальной черты находятся условия заданий, справа - варианты ответа. Правильный вариант в учебном пособии отмечен точкой или галочками.
9
подлежат соединению между собой на |
деталью |
предприятии сборочными операция- |
комплектом |
ми, называется ... |
сборочной единицей |
Решение. Сборочная единица - изделие, составные части которого соединены на предприятии-изготовителе сборочными операциями - сваркой, свинчиванием, клепкой, опрессовкой и т. п.
ФОРМАТЫ. МАСШТАБЫ
Форматы листов чертежей и других документов устанавливает ГОСТ 2.301-68*. Основные форматы имеют следующие обозначения и размеры сторон:
Обозначение |
|
|
|
|
|
А5 |
|
А0 |
А1 |
А2 |
А3 |
А4 |
(при необходи- |
||
формата |
|
|
|
|
|
мости) |
|
|
|
|
|
|
|
||
Размеры |
841 х |
594 х |
420 х |
297 х |
210 х |
|
|
сторон |
148 х 210 |
||||||
1189 |
841 |
594 |
420 |
297 |
|||
формата, мм |
|
Формат А0 имеет площадь 1 м2.
Масштабом называют отношение линейных размеров изображения объекта на чертеже к действительным размерам объекта.
Масштабы изображений на чертежах согласно ГОСТ 2.302-68* должны выбираться из следующего ряда:
|
1:2; |
1:2,5; |
1:4; |
1:5; |
1:10; |
1:15; |
1:20; |
1:25; |
1:40; |
1:50; |
|
Масштабы |
1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000 (для ге- |
||||||||||
уменьшения |
неральных планов крупных объектов - 1:2000; 1:5000; |
||||||||||
|
1:10 000; 1:20 000; 1:25 000; |
1:50 000) |
|
|
|||||||
Натуральная |
1:1 |
|
|
|
|
|
|
|
|
|
|
величина |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Масштабы |
2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1 |
|
|||||||||
увеличения |
|
||||||||||
