Материал: Конструкторская документация и оформление чертежей по ЕСКД. методические указания к выполнению графической и самостоятельной работы для студентов. Иващенко Е.И

Окончание табл. 4

Материал Обозначение

11. Засыпка из любого материала

Примечания:

1.Композиционные материалы, содержащие металл и металлические материалы, обозначают как металлы.

2.Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

3.Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т. п.

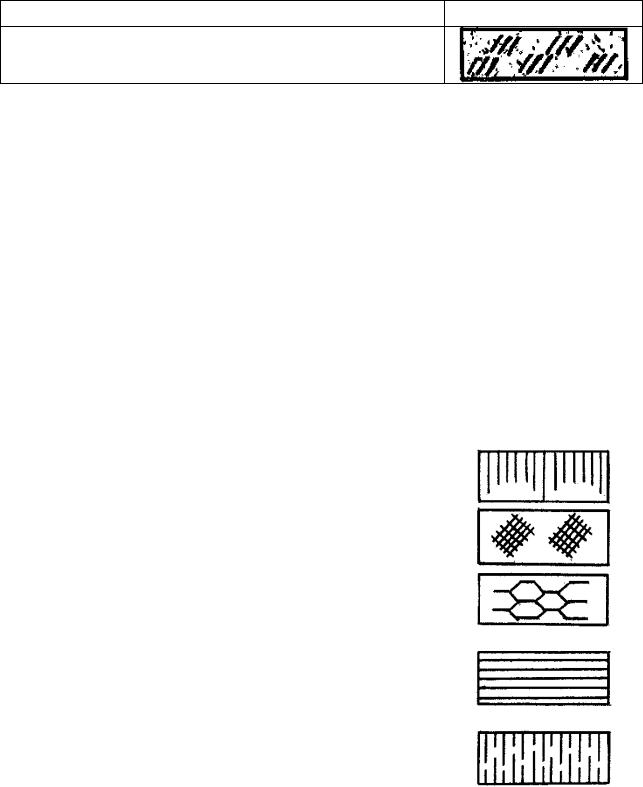

Таблица 5

Графическое обозначение материалов на фасадах

Примечания:

1. Для уточнения разновидности материала в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

16

2.В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501-93.

3.Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

Примеры тестовых заданий

Решение. Местный разрез выделяется на виде сплошной волнистой линией или слошной тонкой линией с изломом. Эти линии не должны совпадать с какими-либо другими линиями изображения.

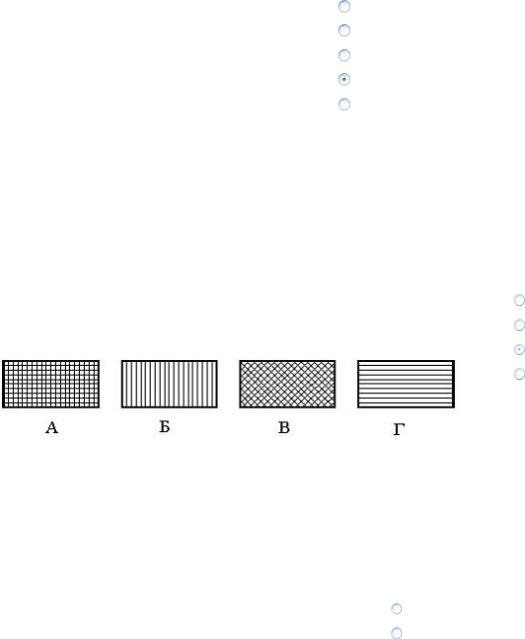

Решение. Графическое обозначение неметаллических материалов показано на рисунке В (см. табл. 4).

Задание 7

7,5

10

5

Решение. ГОСТ 2.304-81* устанавливает следующие размеры шрифта: 1,8 (только для типа Б); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

НАНЕСЕНИЕ РАЗМЕРОВ

Правила нанесения размеров на чертежах и других технических документах на изделия всех отраслей промышленности и строительства устанавливает ГОСТ 2.307-68*.

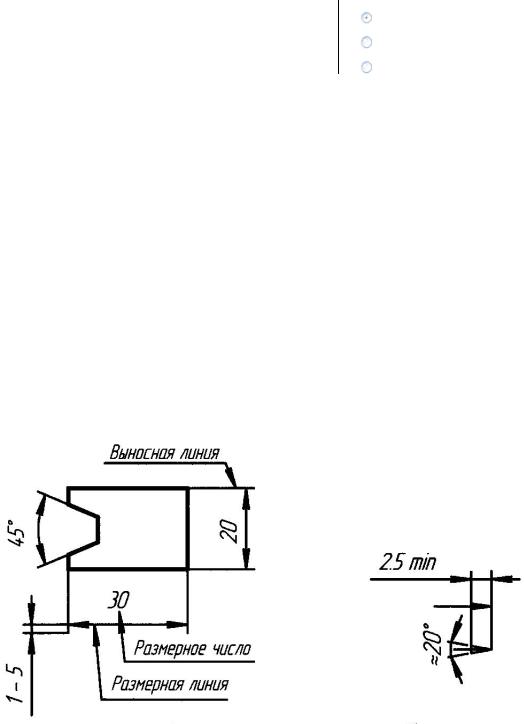

Размеры на чертежах указывают размерными числами и размерными линиями (рис. 1). Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия. Не допускается повторять размеры одного и того же элемента на разных изображениях.

Размеры бывают линейные - длина, ширина, высота, величина диаметра, радиуса, дуги и угловые - размеры углов. Линейные размеры на чертежах указывают в миллиметрах без обозначения единицы измерения. Простые дроби допускается применять только для размеров в дюймах. Угловые размеры - в градусах, минутах и секундах с

18

обозначением единицы измерения, например: 0030 40 .

Если на чертеже размеры необходимо указать не в миллиметрах,

ав других единицах измерения (сантиметрах, метрах и т. д.), то соответствующие размерные числа записывают с обозначением единицы измерения (см, м).

Стрелки, ограничивающие размерные линии, должны упираться острием в соответствующие линии контура или выносные и осевые линии. Выносные линии должны выходить за концы стрелок размерной линии на 1-5 мм (рис. 1).

Величина стрелки выбирается в зависимости от толщины линии видимого контура и должна быть одинакова для всех размерных линий чертежа. Форма стрелки и примерное соотношение ее элементов показаны на рис. 2. Размерные и выносные линии выполняют сплошными тонкими линиями. В пределах одного чертежа размерные числа выполняют цифрами одного шрифта (чаще применяют шрифт размером 3,5). Размерные числа ставят над размерной линией, параллельно ей, на расстоянии примерно около одного миллиметра от нее и возможно ближе к середине (рис. 1). Размерное число ставят слева от вертикальной размерной линии. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку,

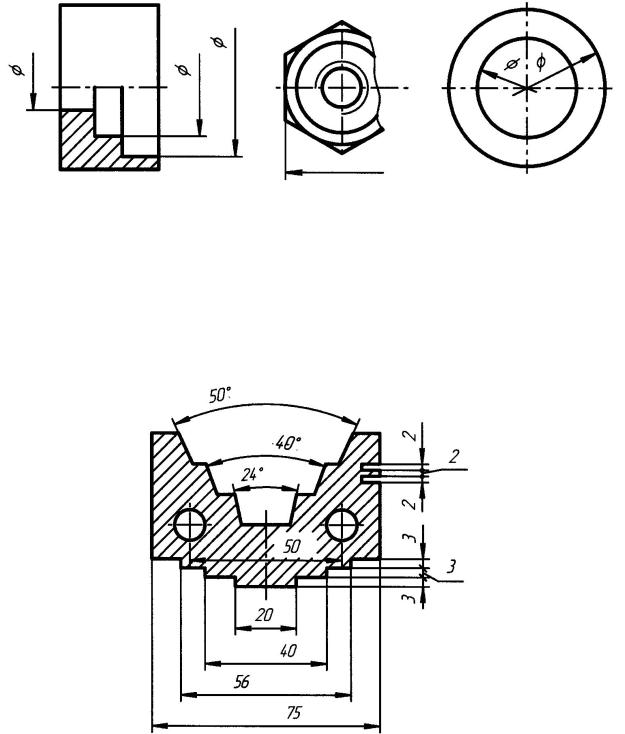

авыносные линии - перпендикулярно размерным. При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии - радиально (рис. 1). Размерные линии предпочтительно наносить вне контура изображения. Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной и линией контура - 10 мм. Они должны быть выбраны в зависимости от размеров изображения и насыщенности чертежа. Необходимо избегать пересечения размерных и выносных линий. Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных. Если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом и обрыв размерной линии дальше оси или линии обрыва предмета (рис. 3, а).

Размерные линии допускается проводить с обрывом при указании размера диаметра окружности независимо от того, изображена ли окружность полностью или частично, при этом обрыв размерной ли-

19

нии делают дальше центра окружности (рис. 3, б). При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в «шахматном порядке» (рис. 4).

При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 450 к размерным линиям или четко наносимыми точками (рис. 4).

Рис. 4. Нанесение размерных чисел в «шахматном» порядке. Замена стрелок засечками и точками
