Материал: Конструкторская документация и оформление чертежей по ЕСКД. методические указания к выполнению графической и самостоятельной работы для студентов. Иващенко Е.И
Примеры тестовых заданий
Задание 3 |
|
|
Если размеры листа чертежной бума- |
|
А5 |
|
||
ги 210 х 297, то этот формат обозна- |
|
А3 |
чается … |
|
А4 |
|
|
А2 |
|
|
А1 |
Решение. По ГОСТ 2.301-68* предусмотрен формат А4 с размерами сторон 210 х 297.
Задание 4
Нестандартным является масштаб … |
4:1 |
|
5:1 |
|
3:1 |
|
2,5:1 |
|
1:4 |
Решение. По ГОСТ 2.302-68* предусмотрены масштабы увели-
чения 2:1; 2,5:1; 4:1 и т. д.
ЛИНИИ. ШРИФТЫ ЧЕРТЕЖНЫЕ. ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ МАТЕРИАЛОВ В РАЗРЕЗАХ И СЕЧЕНИЯХ
Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий на чертежах всех отраслей промышленности и строительства устанавливает ГОСТ 2.303-68* и приводятся в табл. 2.
На строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией.
Толщина сплошной основной линии s должна быть 0,5…1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.
Наименьшая толщина линий и наименьшее расстояние между
11
линиями в зависимости от формата чертежа должны соответствовать указанным в табл. 3.
Чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства устанавливает ГОСТ 2.304-81*.
Размер шрифта h - величина, определенная высотой прописных букв в миллиметрах. Высота прописных букв h измеряется перпендикулярно к основанию строки. Высота строчных букв c определяется из отношения их высоты к размеру шрифта, например с=7/10 h. Ширина буквы g - наибольшая ширина буквы, определяется к размеру шрифта h, например, g=6/10 h, или по отношению к толщине линии шрифта d, например, g=6/10 d. Толщина линии шрифта d - толщина, определяемая в зависимости от типа и высоты шрифта.
|
|
Типы линий |
|
|
Таблица 2 |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Толщина |
|
|
|
Наимено- |
|
|
линии по |
|
|
|
Начертание |
|
отношению |
Основное назначение |
|||
вание |
|
к толщине |
||||
|
|
|
основной |
|
|
|
|
|
|
линии |
|
|
|
1. Сплош- |
|
|
|
Линии видимого контура |
||
ная тол- |
|
|
|
Линии перехода видимые |
||
стая |
|
|
S |
Линии |
контура |
сечения |
основная |
|
|
|
(вынесенного и входящего |
||
|
|
|
|
в состав разреза) |
|
|
2. Сплош- |
|
|
|
Линии |
контура |
наложен- |
ная тонкая |
|
|
|
ного сечения |
|
|
|
|
|
|
Линии размерные и вы- |
||
|
|
|
|
носные |
|
|
|
|
|
от S/3 до |
Линии штриховки |
||
|
|
|
Линии-выноски |
|
||
|
|
|
S/2 |
|
||
|
|
|
Полки линий-выносок и |
|||
|
|
|
|
|||
|
|
|
|
подчеркивание надписей |
||
|
|
|
|
Линии |
для изображения |
|
|
|
|
|
пограничных |
деталей |
|
|
|
|
|
(«обстановка») |
|
|
|
|
12 |
|
|
|
|
|
|
|
Продолжение табл. 2 |
||||
|
|
Толщина |
|
|
|
|
|
Наимено- |
|
линии по |
|
|
|
|
|
Начертание |
отношению |
Основное назначение |
|||||
вание |
|
к толщине |
|
|
|
|
|
|
|
основной |
|
|
|
|
|
|
|
линии |
|
|
|
|
|
|
|
|
Линии |
ограничения |
вы- |
||
|
|
|
носных элементов на ви- |
||||
|
|
|
дах, разрезах и сечениях |
||||
|
|
|
Линии |
перехода |
вообра- |
||
|
|
|
жаемые |
|
|
|
|
3. Сплош- |
|
|
Следы |
плоскостей, линии |
|||
ная волни- |
|
|
построения |
характерных |
|||
стая |
|
от S/3 до |
точек |
при |
специальных |
||
|
|
построениях |
|
|
|
||
|
|
S/2 |
|
|
|
||
|
|
Линии обрыва |
|
|
|||
|
|
|
|
|
|||
|
|
|
Линии разграничения вида |
||||
|
|
|
и разреза |
|
|
|
|
4. Штрихо- |
|
|
Линии невидимого конту- |
||||
вая |
|
от S/3 до |
ра |
|
|
|
|
|
|
S/2 |
Линии перехода |
невиди- |
|||
|
|
|
мые |
|
|
|
|
5. Штрих- |
|
|
Линии осевые и центровые |
||||
пунктирная |
|
от S/3 до |
Линии |
сечений, |
являю- |
||
тонкая |
|
щиеся |
осями симметрии |
||||
|
S/2 |
||||||
|
|
для наложенных или выне- |
|||||
|
|
|
|||||
|
|
|
сенных сечений |
|
|
||
6. Штрих- |
|
|
Линии, обозначающие по- |
||||
пунктирная |
|
|
верхности, |
подлежащие |
|||
утолщен- |
|
|
термообработке |
или |
по- |
||
ная |
|
От S/2 до |
крытию |
|
|
|
|
|
|
S/3 |
Линии |
для |
изображения |
||
|
|
|
элементов, расположенных |
||||
|
|
|
перед секущей плоскостью |
||||
|
|
|
(«наложенная проекция») |
||||
7. Разомк- |
|
от S до 1 |
Линии сечений |
|
|
||
нутая |
|
½ S |
|
|
|
|
|
|
|
13 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Окончание табл. 2 |
||
|
|
|
|
Толщина |
|
|
|
|
|
|
|
|
Наимено- |
|
|
|
линии по |
|
|
|
|
|
|
|
|
Начертание |
отношению |
|
Основное назначение |
|||||||||
вание |
|
|
|
к толщине |
|
|
|
|
|
|
|
|
|
|
|
|
основной |
|
|
|
|
|
|
|
|
|
|
|
|
|
линии |
|
|
|
|
|
|
|
8. Сплош- |
|
|
|
от S/3 до |
|
Длинные линии обрыва |
||||||
ная тонкая |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
S/2 |
|
|
|
|
|
|
|
|
с изломами |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9. Штрих- |
|
|
|
|
|
|
Линии сгиба на развертках |
|||||
пунктирная |
|
|
|
|
|
|
Линии изображения частей |
|||||
с двумя |
|
|
|
|
|
|
изделий |
в |
крайних или |
|||
точками |
|
|
|
от S/3 до |
|
промежуточных положе- |
||||||
тонкая |
|
|
|
|
S/2 |
|
ниях |
|
|
|
|
|
|
|
|
|
|
|
|
Линии |
для |
изображения |
|||
|
|
|
|
|
|
|
развертки, совмещенной с |
|||||
|
|
|
|
|
|
|
видом |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 3 |
|
Толщина линий и расстояние между линиями |
|||||||||||
|
|
в зависимости от формата чертежа |
|
|
||||||||
|
|
|
|
|
|
|
|
|
||||
|
|
|
Наименьшая |
|
|
Наименьшее расстоя- |
||||||
Формат чертежа |
|
толщина линий |
|
ние между линиями в |
||||||||
|
в мм, выполненных |
|
мм, выполненных |
|||||||||
|
|
|
|
|||||||||
|
|
|
в туши |
в карандаше |
|
в туши |
|
в карандаше |
||||
с размером |
большей |
|
|
|
|
|
|
|
|
|
|
|
стороны 841 мм |
и |
|
0,3 |
|
|
|
|
0,8 |
|
1,0 |
||
более |
|
|
|
|
|
|
|
|
|
|
|
|
с размером большей |
|
|
|
|
|
|
|
|
|
|
||
стороны менее 841 |
|
0,2 |
|
0,3 |
|
|
|
|
|
0,8 |
||
мм |
|
|
|
|
|
|
|
|
|
|
|
|
Устанавливаются следующие типы шрифта: тип А без наклона и
с наклоном около 750 (d=1/14 h) и тип Б без наклона и с наклоном око-
ло 750 (d=1/10 h)
Устанавливаются следующие размеры шрифта: 1,8 (только для
14
типа Б); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи отраслей промышленности и строительства устанавливает ГОСТ 2.306-68* и приведены соответственно в таблицах 4-5.
|
|

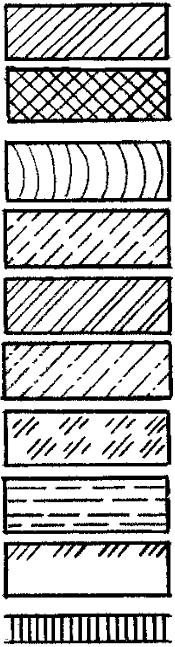

Таблица 4 |
|
Графическое обозначение материалов в сечениях |
|
|
|
|
|
Материал |
Обозначение |
1. |
Металлы и твердые сплавы |
|
|
|
|
2. |
Неметаллические материалы, в том числе |
|
монолитные и плитные (прессованные) за ис- |
|
|
ключением указанных ниже: |
|
|
3. |
Древесина |
|
|
|
|
4. |
Камень естественный |
|
|
|
|
5. |
Керамика и силикатные материалы для |
|
кладки |
|
|
|
|
|
6. Бетон |
|
|
|
|
|
7. |
Стекло и другие светопрозрачные материа- |
|
лы |
|
|
|
|
|
8. |
Жидкости |
|
|
|
|
9. |
Грунт естественный |
|
|
|
|
10. Сетка |
|
|
|
|
|
|
15 |
|
