	00	01	11	10
00	1	0	0	1
01	1	*	*	*
11	1	0	0	1
10	*	*	0	*

– перенос в старший разряд

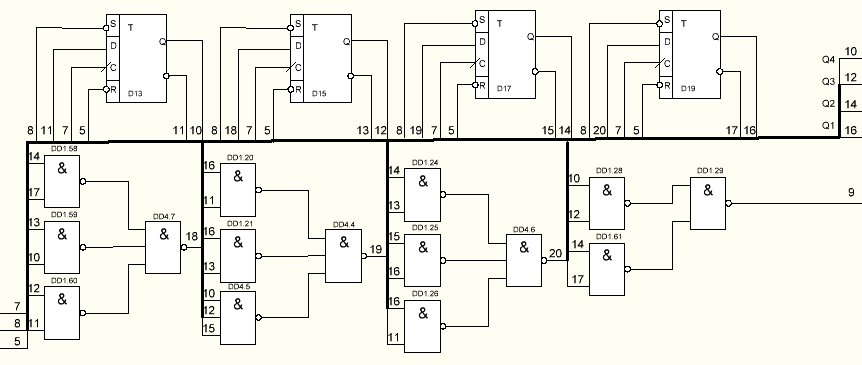

Рисунок 14 – Двоично-десятичный счетчик

3.5 Проектирование блока вывода в устройство обработки

Двоичный код измеренного временного интервала передается в линию связи, которая передает последовательный код. Для преобразования кода измеренного временного интервала из паралельного в последовательный используется паралельно-последовательный регистр. Запись в который осуществляется после измерения а выдача в устройство обработки с заданной скоростью (V_ПЕР=4800).

Для передачи 12 информационных разрядов последовательно соеденим три таких регистра.

Преобразователь паралельного кода в последовательный построим на элементах И-НЕ – КР1533ЛА3 и на D-триггерах – КР1533ТМ2.

Рисунок 15 – Паралельно-последовательный регистр

3.6 Проектирование блока индикации

Устройство отображения включает в себя двоично-десятичный преобразователь, регистр для хранения информации и десятичный индикатор.

Для реализации регистра хранения воспользуемся микросхемой КР1533ТМ2 – D-триггера.

Рисунок 16 – Схема регистра хранения

Для построения преобразователя кода составим таблицу функционирования. Код данных 2421, элемент индикации десятичный, т.е. для отображения цифры необходимо подать управляющий сигнал только на один вход.

№	х1	х2	х3	х4	Десят. цифра	0	1	2	3	4	5	6	7	8	9
0	0	0	0	0	0	1	0	0	0	0	0	0	0	0	0
1	0	0	0	1	1	0	1	0	0	0	0	0	0	0	0
2	0	0	1	0	2	0	0	1	0	0	0	0	0	0	0
3	0	0	1	1	3	0	0	0	1	0	0	0	0	0	0
4	0	1	0	0	4	0	0	0	0	1	0	0	0	0	0
5	0	1	0	1	*	*	*	*	*	*	*	*	*	*	*
6	0	1	1	0	*	*	*	*	*	*	*	*	*	*	*
7	0	1	1	1	*	*	*	*	*	*	*	*	*	*	*
8	1	0	0	0	*	*	*	*	*	*	*	*	*	*	*
9	1	0	0	1	*	*	*	*	*	*	*	*	*	*	*
10	1	0	1	0	*	*	*	*	*	*	*	*	*	*	*
11	1	0	1	1	5	0	0	0	0	0	1	0	0	0	0
12	1	1	0	0	6	0	0	0	0	0	0	1	0	0	0
13	1	1	0	1	7	0	0	0	0	0	0	0	1	0	0
14	1	1	1	0	8	0	0	0	0	0	0	0	0	1	0
15	1	1	1	1	9	0	0	0	0	0	0	0	0	0	1

Минимизируем функции по единицам м нолям, и получим МДНФ и МКНФ cответственно.

	00	01	11	10
00	1	0	0	0
01	0	*	*	*
11	0	0	0	0
10	*	*	0	*

	00	01	11	10
00	0	1	0	0
01	0	*	*	*
11	0	0	0	0
10	*	*	0	*

	00	01	11	10
00	0	0	0	1
01	0	*	*	*
11	0	0	0	0
10	*	*	0	*

	00	01	11	10
00	0	0	1	0
01	0	*	*	*
11	0	0	0	0
10	*	*	0	*

	00	01	11	10
00	0	0	0	0
01	1	*	*	*
11	0	0	0	0
10	*	*	0	*

	00	01	11	10
00	0	0	0	0
01	0	*	*	*
11	0	0	0	0
10	*	*	1	*

	00	01	11	10
00	0	0	0	0
01	0	*	*	*
11	1	0	0	0
10	*	*	0	*

	00	01	11	10
00	0	0	0	0
01	0	*	*	*
11	0	1	0	0
10	*	*	0	*
