Реализируем преобразователь кода в базисе Шеффера и Пирса. Используя МС КР1533ЛА3, КР1533ЛА4 – элементы И-НЕ, КР1533ЛЕ1, КР1533ЛЕ4 – элементы ИЛИ-НЕ.

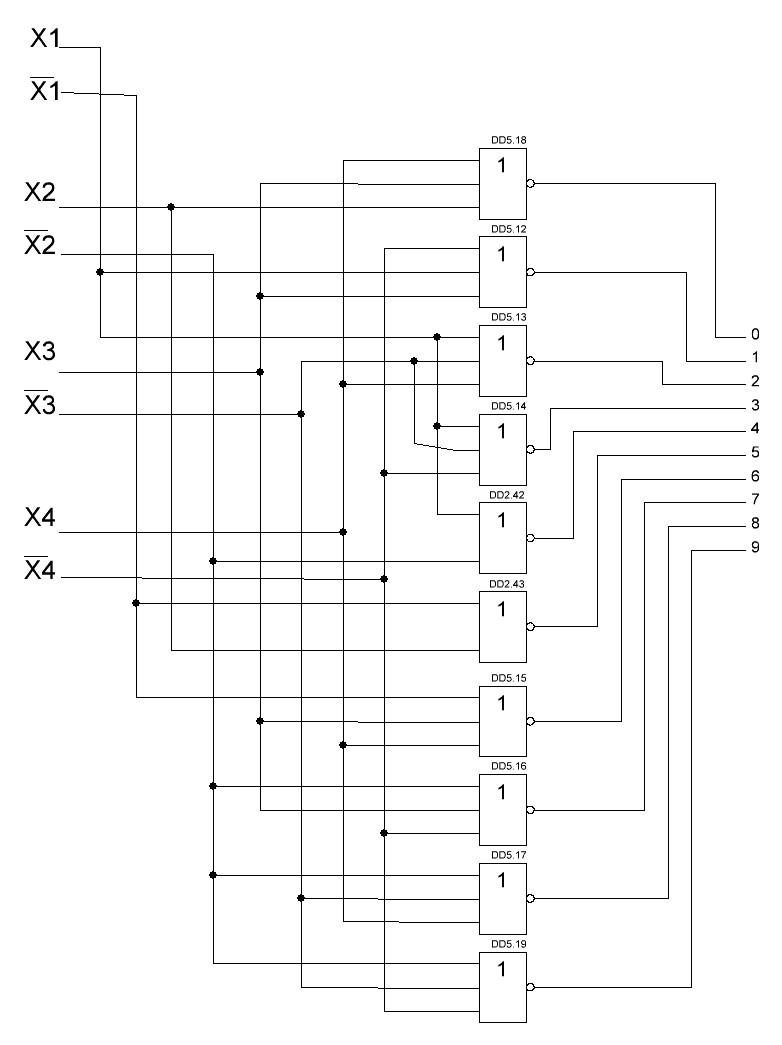

Рисунок 17 – Реализация в базисе Пирса

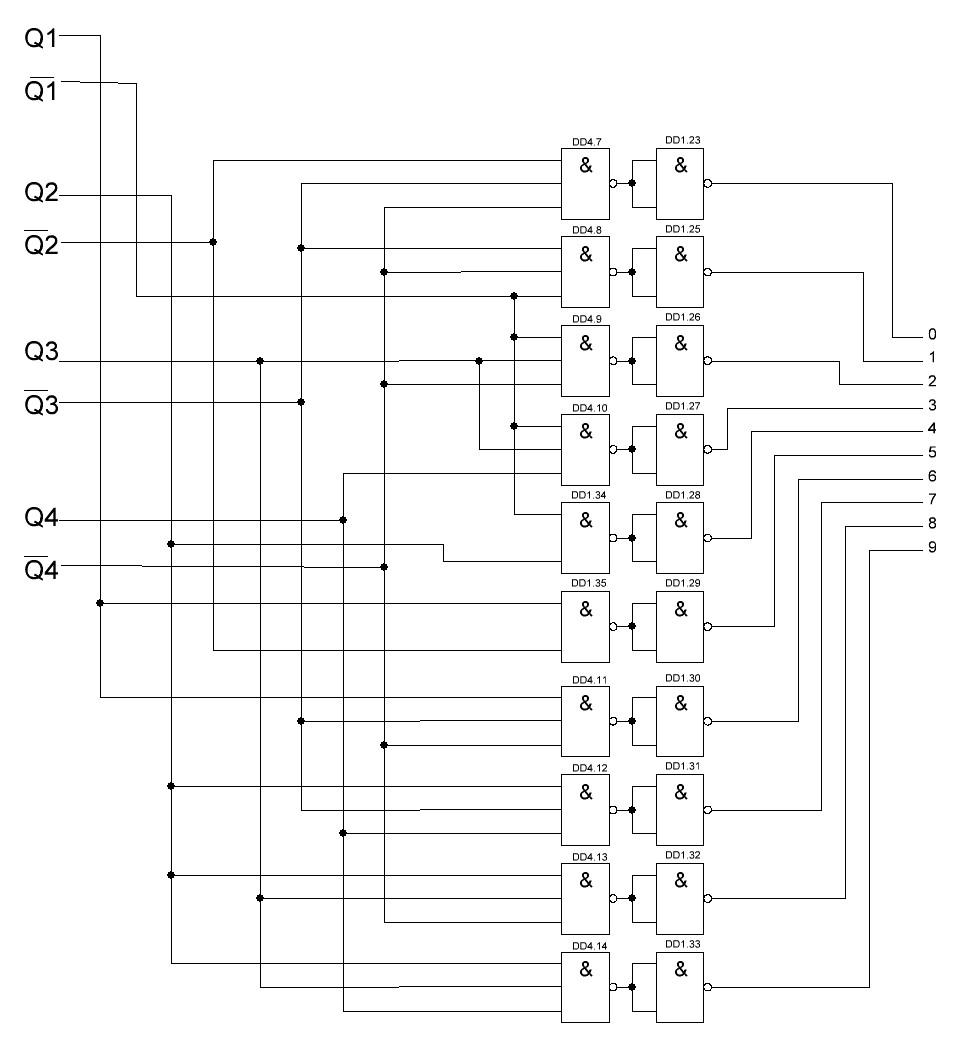

Рисунок 18 – Реализация в базисе Шеффера

Реализация ПК на основе дешифратор-шифратор нерациональна. Так как необходимо использовать 512 входовой шифратор, или каскадировать на основе шифраторов с меньшим количеством входов, что в свою очередь уменьшит быстродействие.

Для отображения используем газорязрядный индикатор ИН8-2.

Рисунок 19 – параметры индикатора ИН8-2

3.7 Проектирование блока управления

Блок управления должен обеспечивать начальную установку триггеров, входящих в состав счетчика, регистра, делителей частоты и преобразователя параллельного кода в последовательный. Это вызвано тем, что до начала включения схемы триггера могут самопроизвольно установиться в любое состояние. Схему управления реализуем на основе кольцевого счетчика, который последовательностью импульсов на выходах его триггеров сбрасывает в начальное состояние элементы схемы.

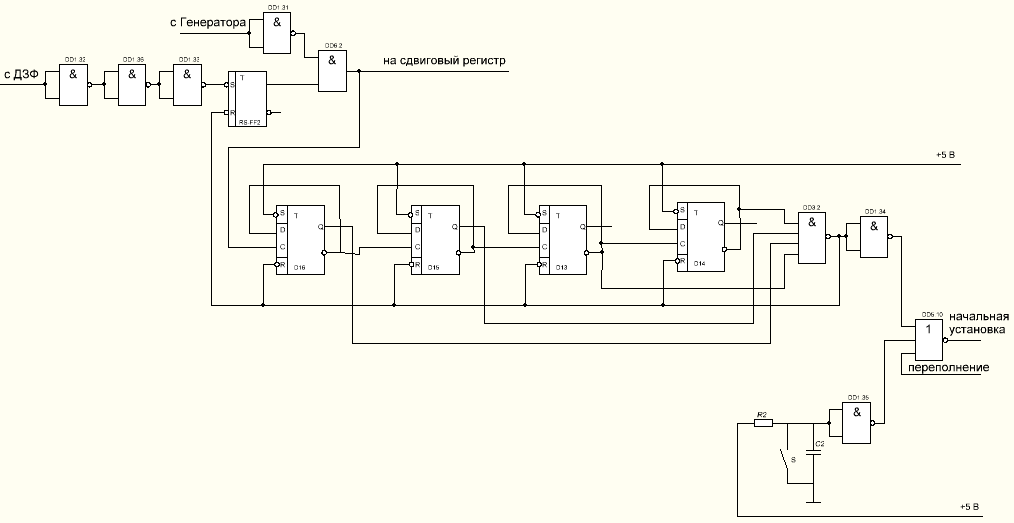

Рисунок 20 – Схема блока управления

При подаче питания система начальной установки построенная на резисторе, ключе и конденсаторе подаст сигнал установки в начальное состояние на все триггера схемы. Также при поступлении сигнала от ДЗФ, означающий, что измерение завершено, триггер DD36.2 устанавливается в единичное состояние, и на регистр сдвига начинают поступать синхросигналы, одновременно запускается счетчик, с коэффициентом пересчета 12. В момент завершения счета, вся информация из сдвигового регистра передастся по линии связи, и произойдет обнуление всех триггеров, кроме регистров временного хранения, будут сохранять свое значение, до начала следующего измеряемого сигнала.

В том случае, если длительность временного интервала больше диапазона измерения, вырабатывается сигнал ошибки, который приводит к зажиганию светодиода на панели индикации. В случае возникновения данной ошибки счетчик будет остановлен и устройство перейдет в начальное состояние. Светодиод "работает" при напряжении 2,5 вольта и потребляет при этом 20mA. R₃= 4,5В/0,02 = 225Ом.

Рисунок 21 – Часовая диаграмма работи блока управления: 1) начальная установка; 2) сигнал; 3) ДПФ; 4) ДЗФ; 5) RS-n2; 6) DD6.2; 7) DD1.6; 8) DD1.7; 9) D24-D27; 10) RS-n3; 11) DD6.3.

Перечень элементов

Вывод

В процессе выполнения курсовой работы были изучены основные методы измерения временных интервалов. Были построены структурная, функциональная и прирципиальна схема устройства для измерения продолжительности импульса не более 10 мс с точностью 0,01 мс со скоростью передачи данных 2400.

Были изучены свойства и способы побудо вырезных узлов: параллельно-последовательный преобразователь, преобразователь кода, параллельные тоскуя счетчики на основе JK-триггеров, разделитель частоты.

Исходя из вычислений, в целях быстродействия и экономичности устройства, были выбраны нужные элементы.

Список литературы

1. Китаев Ю.В. Основы цифровой техники. Учебное пособие: СПб: СПбГУ ИТМО, 2007, 87 с.

2. Схемотехника электронных средств : учебн. пособие для студ. высш. учеб. заведений / Б. Ф. Лаврентьев. – М. Издательский центр «Академия», 2010. – 336 с.

3. Зиновьев Г. С. Основы силовой электроники: Учебник. – Новоси-бирск:

Изд-во НГТУ, 1999. Ч.1. – 199 с.

4. Основы электроники. Учебное пособие для вузов / А. Л. Марченко. — М. : ДМК Пресс, 2008. — 296 с., ил. Табл. 25. Ил. 252. Библиогр. 26 назв.

5. Расчет элементов цифровых устройств: Учеб. Пособие / Л.Н. Преснухин, Н.В. Воробьев, А.А. Шишкевич; Под ред. Л.Н. Преснухина. – 2-е изд., перераб. и доп. – М.: Высш. шк., 1991. – 526 с.

6. Москатов Е. А. Электронная техника. – Таганрог, 2004. – 121 стр.

7. Орнадский П.П. Автоматические измерения и приборы. – К.: Техника, 1990 – 448с.
