Три стандартных отведения

На рисунке 13.9 представлены три стандартных отведения.

Отведение I (правая рука - левая рука), отведение II (правая рука - левая нога), отведение III (левая рука - левая нога). Им соответствуют разности потенциалов U_I, U_II, U_lII. Направление вектора Р_с определяет электрическую ось сердца. Линия электрической оси сердца при пересечении с направлением I-го отведения образует угол α. Величина этого угла определяет направление электрической оси сердца.

Соотношения между разностью потенциалов на сторонах треугольника (отведениях) могут быть получены в соответствии с формулой (13.3) как соотношения проекций вектора Р_с на стороны треугольника:

Так как электрический момент диполя - сердца - изменяется со временем, то в отведениях будут получены временные зависимости напряжения, которые и называют электрокардиограммами.

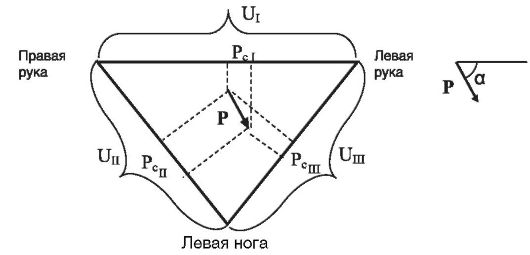

Рис. 13.9. Схематическое изображение трех стандартных отведений ЭКГ

Допущения теории Эйнтховена

Электрическое поле сердца на больших расстояниях от него подобно полю токового диполя; дипольный момент - интегральный электрический вектор сердца (суммарный электрический вектор возбужденных в данный момент клеток).

Все ткани и органы, весь организм - однородная проводящая среда (с одинаковым удельным сопротивлением).

Электрический вектор сердца изменяется по величине и направлению за время сердечного цикла, однако начало вектора остается неподвижным.

Точки стандартных отведений образуют равносторонний треугольник (треугольник Эйнтховена), в центре которого находится сердце - токовый диполь. Проекции дипольного момента сердца - отведения Эйнтховена.

Поле диполя - сердца

В каждый данный момент деятельности сердца его дипольный электрический генератор создает вокруг электрическое поле, которое распространяется по проводящим тканям тела и создает потенциалы в его различных точках. Если представить, что основание сердца заряжено отрицательно (имеет отрицательный потенциал), а верхушка положительно, то распределение эквипотенциальных линий вокруг сердца (и силовых линий поля) при максимальном значении дипольного момента Р_с будет таким, как на рис. 13.10.

Потенциалы указаны в некоторых относительных единицах. Вследствие асимметричного положения сердца в грудной клетке его электрическое поле распространяется преимущественно в сторону правой руки и левой ноги, и наиболее высокая разность потенциалов может быть зафиксирована в том случае, если электроды разместить на правой руке и левой ноге.

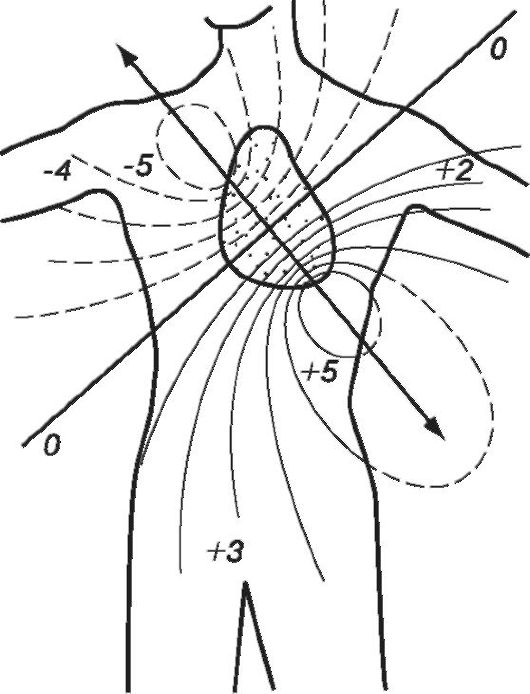

Рис. 13.10. Распределение силовых (сплошные) и эквипотенциальных (прерывистые) линий на поверхности тела

В таблице 13.2 приведены значения максимального дипольного момента сердца в сопоставлении с массой сердца и тела.

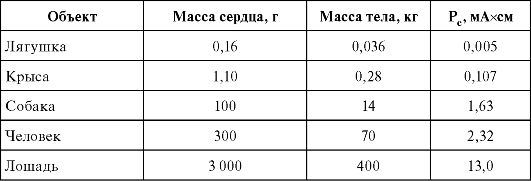

Таблица 13.2. Значения дипольного момента Р_с

Анализ электрокардиограмм

Теоретический анализ электрокардиограмм сложен. Развитие кардиографии шло в основном эмпирическим путем. Катц указывал, что расшифровка электрокардиограмм производится на основе опыта, опирающегося лишь на самое элементарное понимание теории возникновения биопотенциалов.

Данные ЭКГ обычно дополняют клиническую картину заболевания.

На рисунке 13.11 представлена нормальная электрокардиограмма человека (обозначения зубцов были даны Эйнтховеном и представляют взятые подряд буквы латинского алфавита).

Она представляет собой график изменения во времени разности потенциалов, снимаемой двумя электродами соответствующего отведения за цикл работы сердца. Горизонтальная ось является не только осью времени, но и осью нулевого потенциала. ЭКГ представляет собой кривую, состоящую из трех характерных зубцов, обозначающихся Р, QRS, T, разделенных интервалом нулевого потенциала. Высоты зубцов в различных отведениях обусловлены направлением электрической оси сердца, т.е. углом α (см. рис. 13.9). Электрокардиограмма, записанная при норме в стандартных отведениях, характеризуется тем, что ее зубцы в разных отведениях будут неодинаковы по амплитуде (рис. 13.12).

Рис. 13.11. Электрокардиограмма здорового человека и ее спектр:

Р - деполяризация предсердия; QRS -деполяризация желудочков; Т - репо-

ляризация; частота пульса 60 ударов в минуту (период сокращения - 1 с)

Рис. 13.12. Нормальная ЭКГ в трех стандартных отведениях

Зубцы ЭКГ будут наиболее высокими во II отведении и наиболее низкими в III отведении (при нормальном положении электрической оси).

Сопоставляя кривые, зарегистрированные в трех отведениях, можно судить о характере изменения Р_с за цикл работы сердца, на основании чего и составляется представление о состоянии нервномышечного аппарата сердца.

Для анализа ЭКГ используют также ее гармонический спектр.

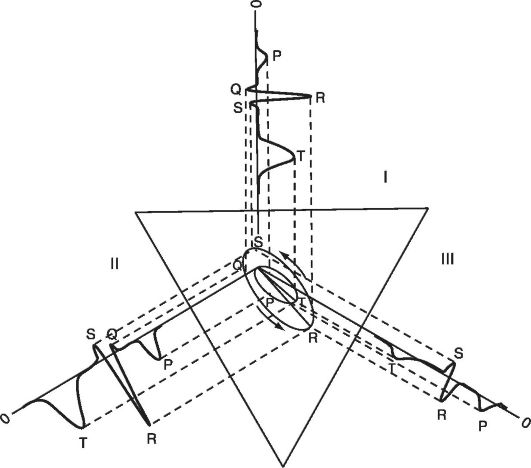

13.6. Векторкардиография

Обычные электрокардиограммы являются одномерными. В 1957 г. немецкий врач физиолог Шмитт разработал метод объемных кривых (векторкардиография).

Напряжение от двух взаимно перпендикулярных отведений подают на взаимно перпендикулярные пластины осциллографа. При этом на экране получается изображение, состоящее из двух петель - большой и малой. Малая петля заключена в большой и сдвинута к одному из полюсов.

Вторая аналогичная картина может быть получена на втором осциллографе, где одно из двух уже использованных отведений сопоставляется с третьим. Картины на обоих осциллографах можно рассматривать через стереоскопическую систему линз или фотографировать одновременно, чтобы в дальнейшем построить пространственную (трехмерную) модель.

Для расшифровки электрокардиограмм нужен большой опыт. С появлением ЭВМ стало возможным автоматизировать процесс «чтения» кривых. ЭВМ сравнивает кривую данного больного с образцами, хранящимися в ее памяти, и выдает врачу предположительный диагноз.

Иной подход используется при проведении электрокардиотопографического исследования. При этом на грудную клетку накладывают около 200 электродов, строят картину электрического поля по 200 кривым, которые анализируются одновременно.

13.7. Физические факторы, определяющие особенности экг

ЭКГ у разных людей и даже у одного и того же человека характеризуются большой вариабельностью. Это связано с индивидуальными анатомическими особенностями проводниковой системы сердца, различиями в соотношении мышечных масс анатомических фрагментов сердца, электропроводностью окружающих сердце тканей, индивидуальной реакцией нервной системы на воздействие внешних и внутренних факторов.

Факторы, определяющие особенности ЭКГ у отдельного человека, следующие: 1) положение сердца в грудной клетке, 2) положение тела, 3) дыхание, 4) действие физических раздражителей, в первую очередь физических нагрузок.

Положение сердца в грудной клетке оказывает существенное влияние на форму ЭКГ. При этом надо знать, что направление электрической оси сердца совпадает с анатомической осью сердца. Если угол α, характеризующий направление электрической оси сердца (рис. 13.9), имеет величину:

а) в пределах от 40 до 70°, то такое положение электрической оси сердца считается нормальным; в этих случаях ЭКГ будет иметь обычные соотношения зубцов в I, II, III стандартных отведениях;

б) близкую к 0°, т.е. электрическая ось сердца параллельна линии первого отведения, то такое положение электрической оси сердца обозначается как горизонтальное, и ЭКГ характеризуется высокими амплитудами зубцов в I отведении;

в) близкую к 90°, положение обозначается как вертикальное, зубцы ЭКГ будут наименьшими в I отведении.

Изменение положения тела всегда вызывает некоторые изменения положения сердца в грудной клетке. Это сопровождается изменением

электропроводности окружающих сердце сред. ЭКГ у человека с вертикальным положением сердца будет отличаться от нормальной. Если ЭКГ не изменяет своей формы при перемещении тела, то этот факт тоже имеет диагностическое значение; характеристики зубцов изменяются при любом отклонении электрической оси.

Дыхание. Амплитуда и направленность зубцов ЭКГ изменяются при любом отклонении электрической оси, меняясь при вдохе и выдохе. При вдохе электрическая ось сердца отклоняется примерно на 15°, при глубоком вдохе это отклонение может достичь 30°. Нарушения или изменения дыхания (при тренировках, при реабилитационных упражнениях и гимнастике) могут быть диагностированы по изменению ЭКГ.

Физическая нагрузка. В медицине роль физических нагрузок чрезвычайно велика. Физическая нагрузка всегда вызывает существенное изменение в ЭКГ. У здоровых людей эти изменения состоят, главным образом, в учащении ритма, форма зубцов тоже изменяется в определенной закономерности. При функциональных пробах с физической нагрузкой могут иметь место такие изменения, которые явно указывают на патологические изменения в работе сердца (тахикардия, экстрасистолия, мерцательная аритмия и т.д.).

Искажения при записи ЭКГ. При записи ЭКГ всегда нужно иметь в виду, что существуют причины, которые могут исказить ее форму: неисправности в усилителе электрокардиографа; переменный ток городской сети может наводить э.д.с. вследствие электромагнитной индукции в рядом расположенных усилительных цепях и даже биологических объектах, нестабильность блока питания и т.д. Расшифровка искаженной ЭКГ приводит к постановке неправильного диагноза.

Диагностическая значимость метода электрокардиографии, несомненно, велика. Совместно с другими методами оценки деятельности сердца (методы регистрации механических колебаний сердца, рентгеновский метод) он позволяет получать важную клиническую информацию о работе сердца.

В последние годы в современной врачебно-диагностической практике стали использоваться компьютерные электрокардиографы со средствами автоматического анализа ЭКГ.

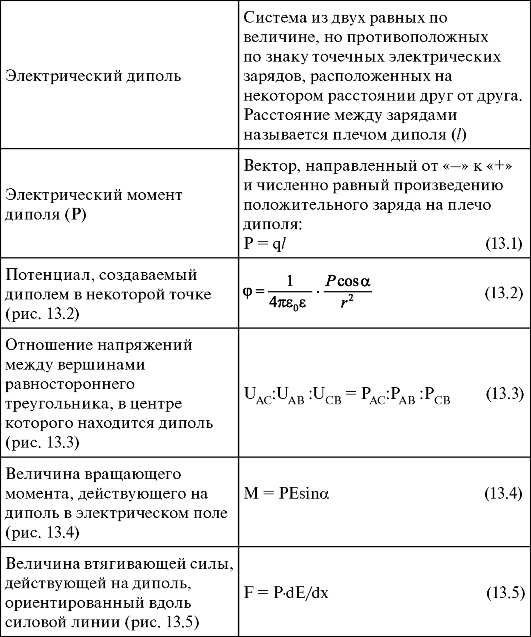

13.8. Основные понятия и формулы
