2.3 Генератор тактових імпульсів К 1810ГФ 84

Генератор тактових імпульсів (ГТІ) К 1810ГФ 84 призначений для управління ЦП К 1810ВМ 86 і периферійними пристроями, а також для синхронізації сигналів READY з тактовими сигналами ЦП і сигналів інтерфейсної шини.

Вибір режиму функціонування визначається потенціалом на вході F/C̅. Якщо цей вхід під’єднаний до "землі", то ГТІ працює в режимі формування сигналів від внутрішнього генератора, а якщо на F/C̅ подається високий потенціал - то в режимі формування.

Сигнали OCS, CLK, PCLK синхронні і їх частоти пов’язані співвідношенням:

FOCS=3FCLK=6FPCLK

До входу R̅E̅S̅ підключається RC-ланцюг, забезпечуючи автоматичне формування сигналу при включенні джерела живлення.



Таблиця 2.3

Найменування входу/виходу

Призначення

CLK

Тактовий сигнал для ЦП К 1810ВМ 86

PCLK

Тактовий сигнал для периферійних БІС

OCS

Тактовий сигнал задаючого генератора

RESET

Сигнал скидання

READY

Сигнал готовності

X2, X1

Входи для кварцового резонатора

EFI

Для зовнішнього джерела частоти

F/C̅

Вибір джерела тактової частоти

R̅E̅S̅

Сигнал початкового встановлення

RDY1, RDY2

Сигнал готовності від 2 систем И-41

A̅E̅N̅1̅, A̅E̅N̅2̅

Сигнали доступу до адреси по відношенню до сигналів готовності RDY1, RDY2

CSYNC

Вхід синхронізації для тактової частоти декількох БІС

TANK

Для кристалу з обертоном

Рис. 6. Умовно графічне зображення К 1810ГФ 84

Рис. 7. Схема підключення ГТІ до кварцового резонатора.

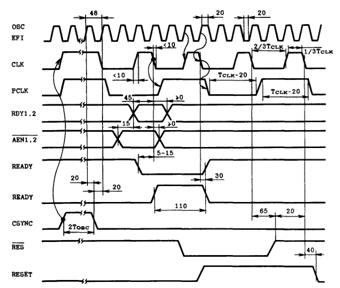

Рис. 8. Часова діаграма роботи ГТІ К 1810ГФ 84

.4 Буферні регістри К 1810ИР 82

процесор мікросхема таймер переривання

Буферні регістри призначені для організації запам’ятовуючих буферів, адресних засувок, портів вводу/виводу, мультиплексорів и т.д.

Регістр К 1810ИР 82 являє собою запам’ятовуючий пристрій, який зберігає 8 біт інформації. Серія К 1810 означає, що він сумісний і має використовуватись з іншими мікросхемами серії К 1810.

Рис. 9. Функціональна схема К 1810ИР 82

Таблиця 2.4

Найменування входу/виходу

Призначення

DI0 - DI7

Лінії вхідних даних

DO0 - DO7

Лінії вихідних даних

STB

Стробуючий сигнал

O̅E̅

Дозвіл видачі даних

Ucc

Напруга живлення

GND

Заземлення

Рис. 10. Умовно графічне зображення К 1810ИР 82

При подачі сигналу високого рівня на вхід STB стан вхідних ліній DI7-DI0 передається на вихідні лінії DO7-DO0. Запам’ятовування в інформаційних тригерах здійснюється при переході сигналу STB від високого рівня до низького(1-0). Сигнал ОЕ управляє вихідними буферами: при ОЕ=0 буфер відпирається, при ОЕ=1 він встановлюється в Z-стан. Сигнал ОЕ не впливає ні на стан інформаційних тригерів, ні на функцію запису.

Так як за варіантом розрядність адреси даних = 8 біт то необхідно використовувати 8/8 = 1 мікросхему регістрів К 1810ИР 82.

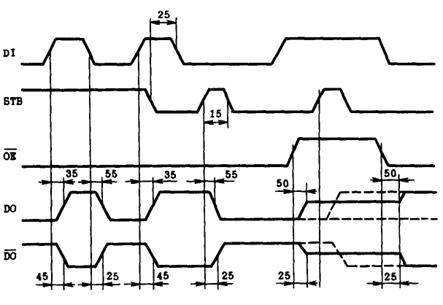

Рис. 11. Часова діаграма роботи К 1810ИР 82

.5 Шинні формувачі К 1810ВА 86

Мікросхема К 1810ВА 86 являє собою 8-ми розрядний шинний формувач. Їх застосовують як буферні пристрої шини даних в мікропроцесорних системах. Мікросхема складається з 8-ми однакових функціональних блоків з загальними сигналами управління Т і ОЕ.

Рис. 12. Функціональна схема ШФ ВА 86

Функціональні блоки складаються з двох підсилювачів - формувачів з Z-станами на виходах, схема включення яких забезпечує різноспрямовану передачу.



Таблиця 2.5

Найменування входу/виходу

Призначення

A7 - A0

Вхід/Вихід ліній даних (Т=1 - вихід) (Т=0 - вхід)

B7 - B0

Вхід/вихід ліній даних (Т=0 - вихід) (Т=1 - вхід)

T

Вхідний сигнал управління направленням передачі

Вхідний сигнал дозволу передачі



Рис. 13. Умовно графічне зображення К 1810ВА 86

Так як шина даних в МП К 1810ВМ 86 складає 16 біт, то необхідно використовувати 16/8 = 2 мікросхеми К 1810ВА 86

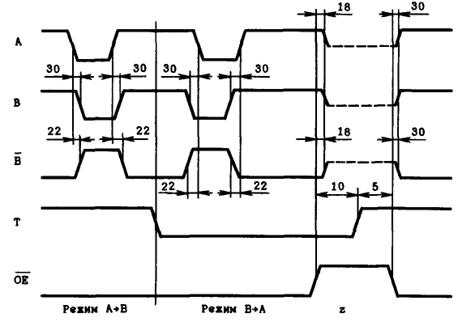

Рис. 14. Часова діаграма роботи ШФ ВА 86

Висновок

В результаті виконання даного курсового проекту, була спроектована мікропроцесорна система на комплекті К 1810. У відповідності з технічним завданням був проведений аналіз центрального процесорного елементу ВМ 86, та інших допоміжних мікросхем які необхідні для правильного функціонування мікропроцесорної системи. Розроблена спрощена схема мікропроцесорної системи, що включає наступні модулі: ГТІ К 1810ГФ 84, шинний формувач К 1810ВА 86, буферні регістрі К 1810ИР 82, контролер прямого доступу до пам’яті К 1810ВТ 37. На базі підібраних мікросхем була розроблена структурна та принципіальна схема, яка відображає розташування та взаємозв’язок блоків між собою.

В рамках курсового проекту була вирішена основна задача - розвиток та закріплення навичок самостійної роботи при вирішені конкретної задачі розробки мікропроцесорної системи.

Список літератури

1. Ю.М. Казаринова., Микропроцессорный комплект К 1810: Структура, программирование, применение/ Под ред. И.П. Степаненко. - М.: Высшая школа, 1990.

2.      В.Г. Домрачев., Ю.Н. Чернышов. Микропроцессорные БИС и их применение: Одноплатные микроЭВМ/ Под ред. В.Г Домрачева. - М.: Энергоатомиздат, 2008.

.        Горбачев Г.Н., Гаплыгин Е.Е. Промышленная электроника: Учебник для вузов/ Под ред. Лабунуева. - М.: Электроатомиздат, 2008.-320с. ил

.        Горбунов В.Л., Панфилов Д.И., Преснухин Д.Л. Микропроцессоры. Основы построения микро ЭВМ. - М.: Высшая школа,2010

.        Ефимов И.Е., Козырь И.Я, Горбунов Ю.И. Микроэлектроника: проектирование, виды микросхем, функциональная микроэлектроника: Учебное пособие для приборостроения спец.вузов. - М.: Высшая школа, 2007. - 416c.
