Дублирование сетей особенно целесообразно на магистральных улицах с интенсивным движением; неизбежно дублирование всех сетей на улицах, где сооружены туннели с пандусами при пересечении улиц в разных уровнях. Как правило, всегда дублируют кабельные сети. Целесообразно также дублирование сетей водопровода, газопровода и канализации.

Практика показывает, что дублирование сетей экономически выгодно при ширине улиц 20 м и более. Оно может быть полным и неполным (рис. 82), это определяется на основании технико-экономического сравнения вариантов.

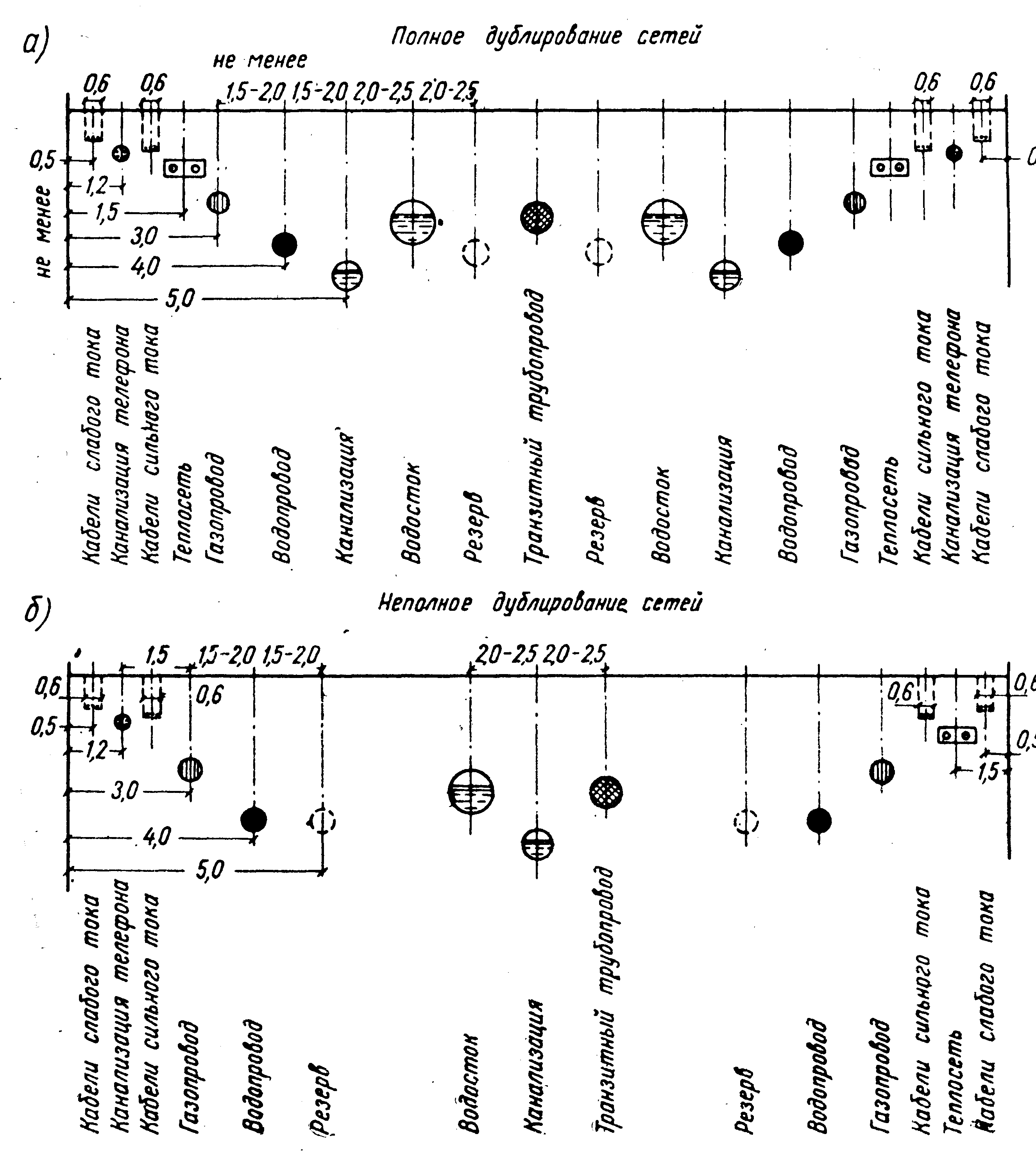

Рис. 81. Общие схемы дублированного расположения сетей под улицами:

а – полное дублирование; б – неполное дублирование.

4. Коллекторы для подземных сетей

   В практике размещения и прокладки подземных сетей применяются подземные проходные галереи, предназначенные для совместного размещения в них трубопроводов и кабелей различного назначения. Такие сооружения получили название общих коллекторов для подземных сетей (рис. 83).

Рис. 83. Общий коллектор для совместного размещения группы подземных сетей

Коллекторы обладают рядом преимуществ, к основным из которых следует отнести:

сокращение или полное исключение разрытий улиц при строительстве и реконструкции подземных сетей, а также эксплуатационных работах на сетях;

возможность размещения группы сетей в коллекторе, занимающем в плане и разрезе улицы сравнительно небольшое место;

резкое улучшение условий эксплуатации подземных сетей, размещаемых в общем коллекторе, благодаря возможности регулярного надзора и принятия профилактических мер без разрытия улиц;

меньшее проявление коррозии по сравнению с прокладкой сетей в грунте.

Некоторыми недостатками строительства коллекторов и размещения в них сетей являются:

значительные единовременные инвестиции (капитальные вложения) в строительство;

затруднение или техническая невозможность размещения в общих коллекторах самотечных трубопроводов (канализации и водостоков) и газопроводов.

Технико-экономическое обоснование целесообразности строительства общих коллекторов базируется на минимуме приведенных затрат. При этом учитывают не только стоимость земляных работ и сооружения самого коллектора, но и стоимость подземных сетей, так как при прокладке их в грунте или в коллекторе применяют различные конструкции сетей. Стоимость сетей в коллекторе ниже, так как исчезает необходимость в сооружении ряда смотровых колодцев и устройстве каналов для трубопроводов тепловых сетей, часть кабельных сетей устраивают с применением освинцованных кабелей вместо бронированных и т.д.

В общих коллекторах допускается размещение следующих подземных сетей:

кабелей связи всех видов (телеграфа, телефона, радиовещания, сигнализации разного назначения и т.д.);

кабелей электросети переменного и постоянного тока напряжением не более 1000 В (силовые, бытового потребления тока, уличного освещения, городского электротранспорта и т.д.);

трубопроводов городской сети водоснабжения, исключая крупные водоводы;

трубопроводов тепловых сетей;

трубопроводов-коллекторов канализационной напорной сети;

специальных трубопроводов (нефтепроводов, труб пневматической почты, паропроводов и т.д.).

В общих коллекторах возможно размещение газопроводов среднего и низкого давлений при условии наличия действующей вентиляции и автоматической сигнализации.

Общие коллекторы обычно имеют прямоугольное или круглое сечение. Прямоугольные имеют размеры в высоту от 1,8 до 3 м, в ширину – от 1,5 до 2,7 м. При большом числе трубопроводов применяют двухсекционные коллекторы (рис. 84).

О бщие коллекторы сооружают обычно по одной стороне улицы, но при большой ширине улицы они могут быть сооружены по обеим сторонам. При односторонней прокладке коллектора для пересечения улицы подземными сетями, расположенными в коллекторе, служат поперечные туннели примерно через каждые 400 - 500 м по длине.

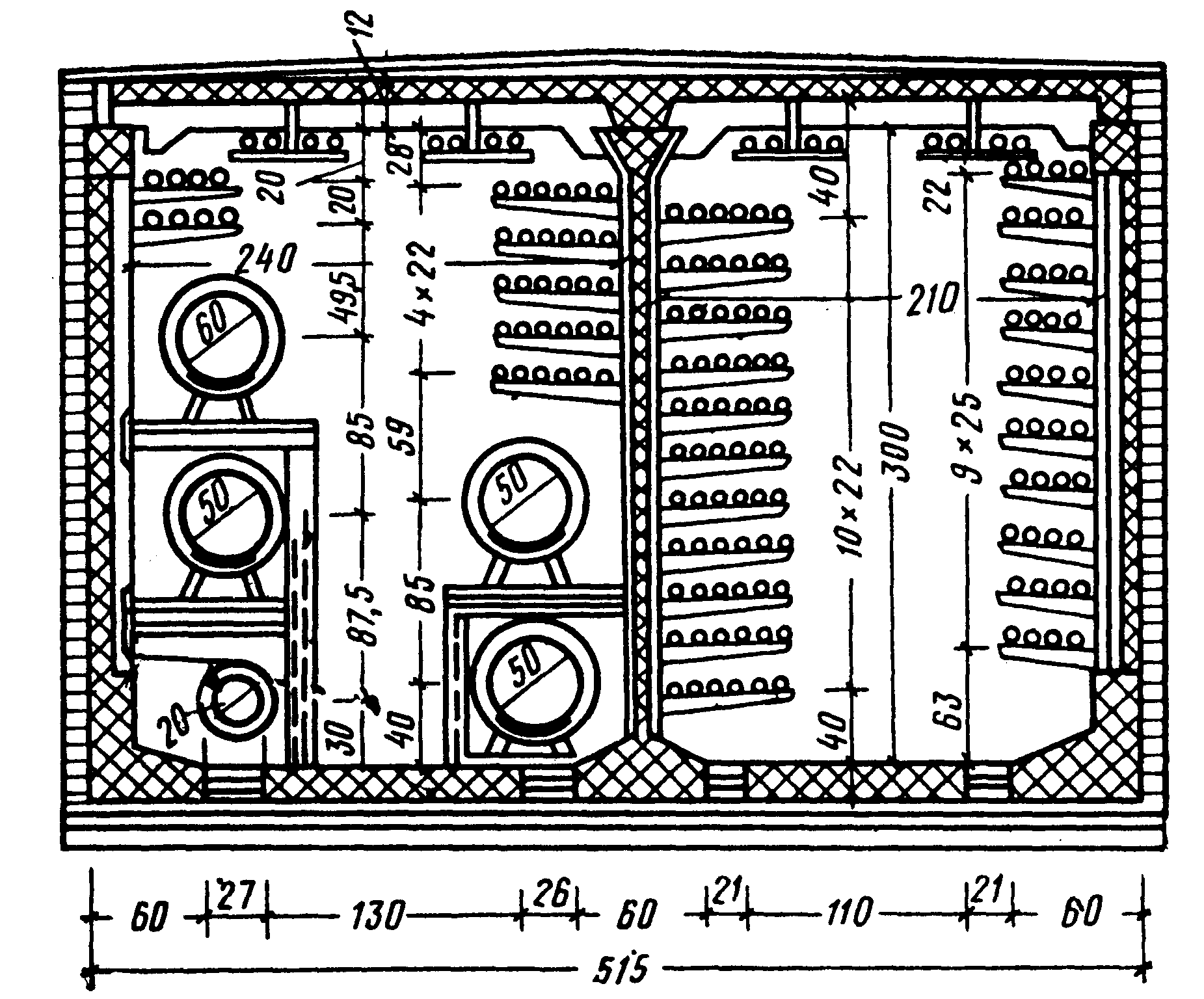

Рис. 84. Двухсекционный общий коллектор для подземных

сетей

Возможно сооружение общих коллекторов круглого сечения с помощью щитовых проходок. Такие коллекторы прокладывают на большом заглублении, позволяющем осуществлять щитовую проходку (рис. 85). В общем виде глубина заложения общих коллекторов принимается не менее 0,8 - 1,2 м от поверхности улицы до верхнего перекрытия коллектора. Продольный уклон коллектора обычно параллелен уклону улицы, но с укл оном не менее 0,3 - 0,4‰ для обеспечения стока воды.

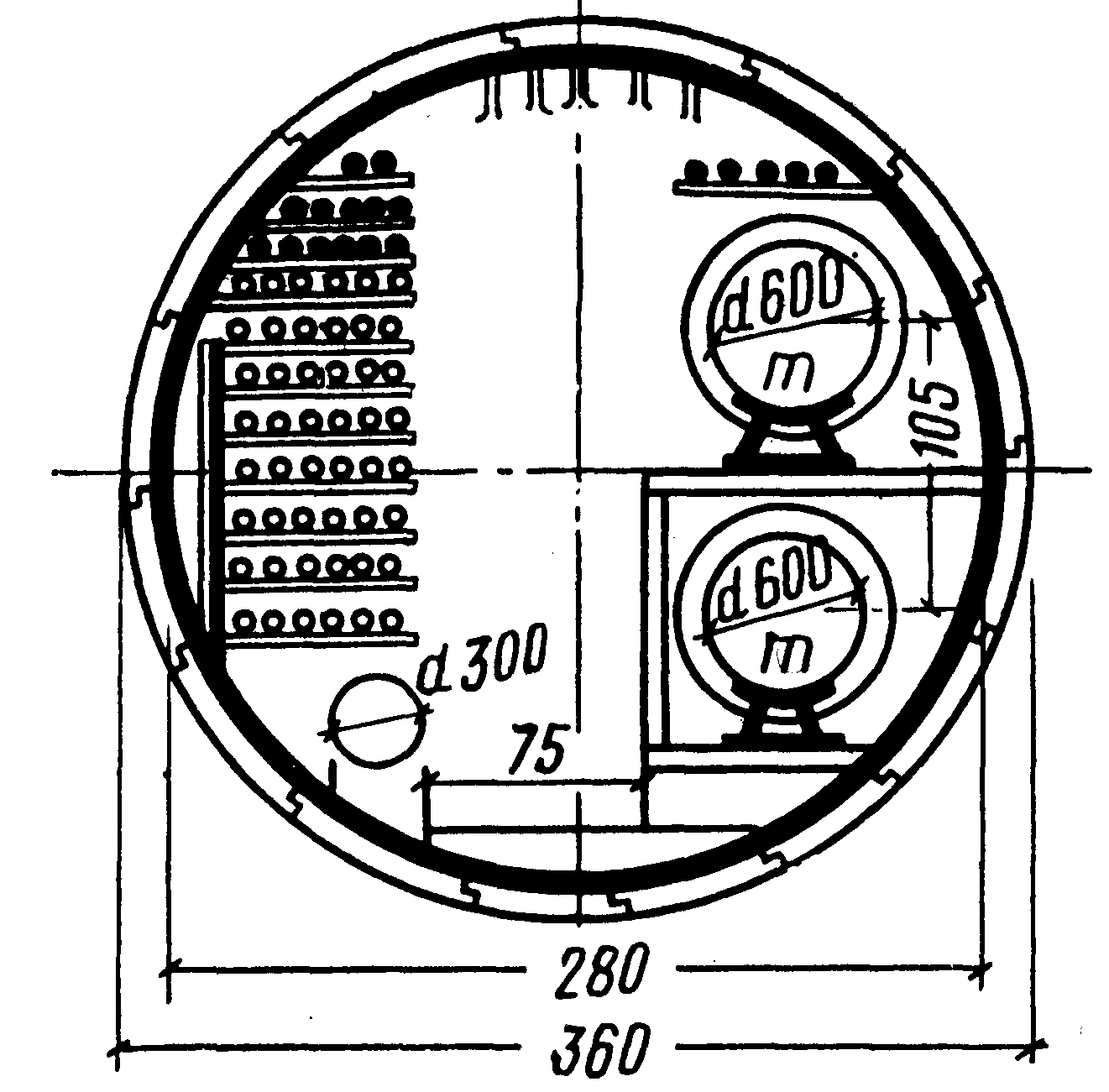

Рис. 85. Общий коллектор круглого сечения

Внутри коллектора трубопроводы прокладывают на бетонных или металлических опорах. Кабели укладывают на бетонные полки или подвешивают на кронштейнах, крючьях или иным способом. Трубопроводы обычно располагают в нижней части коллектора, а кабели укладывают на бетонные полки по боковым его стенкам с разделением их на группы сильного и слабого тока.

Гидранты на водопроводной сети размещают в выносных колодцах с одной из сторон коллектора. Внутри этих колодцев размещают задвижки и собственно гидранты. Люк колодца выводят на поверхность улицы. Для вывода из общего коллектора боковых ответвлений в кварталы устраивают галереи.

На территории жилых районов и кварталов размещают распределительные (разводящие) сети водопровода, горячего водоснабжения, канализации, газоснабжения и теплоснабжения, а также распределительные электрические и телефонные сети.

Основной принцип при проектировании распределительных сетей – это достижение наименьшей протяженности каждого вида сетей при полном обслуживании всех зданий микрорайона. Проектирование сетей сопровождается проектированием сооружений и устройств, связанных эксплуатационно-техно-логическими особенностями той или иной сети.

Водопроводные сети, как правило, проектируют кольцевыми, они имеют не менее двух вводов в микрорайон. В отдельных случаях, при недостатке напора в городской водопроводной сети, необходимо предусматривать устройство насосной станции для подъема воды в верхние этажи многоэтажных зданий.

В кварталах старой планировки канализационные выпуски каждого здания присоединялись непосредственно к уличным коллекторам, в современных же кварталах расположенная в них сеть канализации обслуживает все здания, а в городскую канализационную сеть сточная вода поступает через ограниченное количество контрольных колодцев.

Централизованное теплоснабжение в настоящее время является общепринятым способом доставки тепла населению. При теплоснабжении от городских ТЭЦ в микрорайоне создают один или несколько центральных тепловых пунктов (ЦТП). Их размещают в центрах тепловой нагрузки, в специальных постройках, располагаемых между зданиями, в стороне от проездов, фасадов зданий, с возможной маскировкой строений. На центральных тепловых пунктах подогревается вода для отопления зданий и для горячего водоснабжения. Сети теплового снабжения и горячего водоснабжения самостоятельны.

На территории микрорайонов и кварталов используют газорегуляторные пункты (ГРП), с помощью которых давление газа понижается до низкого.

Электроснабжение территории застройки осуществляется кабельными сетями от трансформаторных подстанций, размещаемых в центрах электрической нагрузки квартала.

Способы прокладки сетей на территориях кварталов следующие:

раздельная прокладка сетей в траншее;

совмещенная прокладка сетей в общей траншее;

прокладка сетей в каналах-блоках;

прокладка сетей в общих проходных коллекторах;

использование технических коридоров и подполья в зданиях.

Наименее рациональны способы раздельной и совмещенной прокладки в траншее. При аварийных ситуациях неизбежны разрытия траншей, к тому же сети, оставаясь в грунте, подвергаются коррозии и часто выходят из строя.

П рогрессивными способами прокладки сетей являются прокладка в каналах, общих коллекторах и в подвальных помещениях зданий (рис. 86).

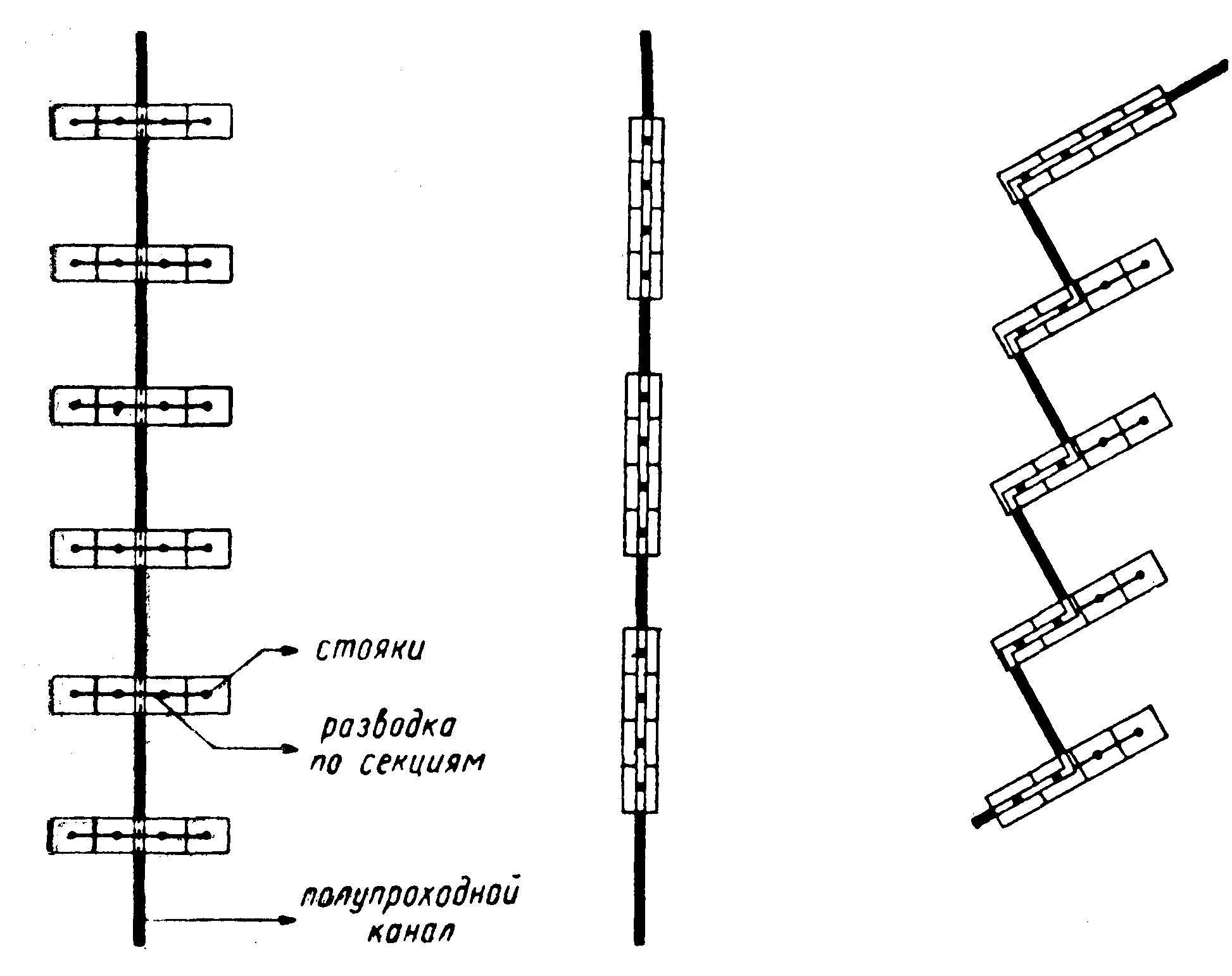

Рис. 86. Размещение подземных сетей в микрорайоне с

прокладкой под зданиями

1.7.5. Наружное освещение городов и населенных пунктов

Искусственное освещение в темное время суток имеет особое значение для магистральных улиц и площадей, на которых имеется интенсивное движение городского автомобильного и общественного транспорта и пешеходов. Основной задачей наружного освещения городов, населенных пунктов и автострад является обеспечение безопасности движения. Ночное освещение позволяет снизить количество дорожно-транспортных происшествий на автодорогах в темное время суток примерно на 30%.

Установки ночного освещения улиц, дорог и автострад должны создавать необходимые условия для водителей и пешеходов.

Освещение улиц, дорог и площадей с регулярным транспортным движением в городских поселениях следует проектировать исходя из норм средней яркости усовершенствованных покрытий. Освещение улиц, дорог и площадей, расположенных в северной строительно-климатической зоне следует проектировать исходя из средней горизонтальной освещенности покрытий проезжей части.

Уровень освещения проезжей части улиц, дорог и площадей с переходными и низшими типами покрытий в городах регламентируется величиной средней горизонтальной освещенности, которая для улиц, дорог и площадей категории Б должна быть 6 лк, для улиц и дорог категории В при переходном типе покрытия – 4 лк и при покрытии низшего типа – 2 лк.

Средняя яркость покрытий тротуаров, примыкающих к проезжей части улиц, дорог и площадей должна быть не менее половины средней яркости покрытия проезжей части (данные приведены в таблицах 41, 42).

Средняя горизонтальная освещенность покрытий улиц, дорог, проездов и площадей сельских поселений приведена в таблице 43.

Таблица 41. Категории улиц, дорог и площадей по освещению

*Категория площадей принимается по таблице 42.

Таблица 42. Средняя яркость при архитектурном освещении фа-садов зданий

.

Таблица 43. Средняя горизонтальная освещенность покрытий улиц, дорог, проездов и площадей сельских поселений

Для освещения улиц, дорог, площадей, мостов и транспортных развязок применяют следующие системы освещения:
