Городские подземные сети разделяются на трубопроводы, непроходные и полупроходные каналы, проходные подземные туннели, именуемые общими коллекторами, а также кабельные сети.

Подземные сети бывают транзитные, магистральные и распределительные. Последние из них располагаются на территориях микрорайонов и кварталов. Для транзитных подземных сетей характерно отсутствие на них ответвлений. Магистральные линии транспортируют содержимое до разводящих сетей.

По глубине заложения различают сети глубокого заложения (канализация, водопровод, водостоки и т.д.) и мелкого заложения (кабельные сети различного назначения, каналы телефонной канализации и радио, теплосети и т.д.). Сети, располагаемые ниже зоны промерзания грунта, принято относить к глубокому заложению. Сети мелкого заложения располагают в зоне промерзания грунта, если это допускается технологией их эксплуатации.

По материалу трубопроводы разделяются на стальные, бетонные и железобетонные, кирпичные, асбестоцементные, керамические и пластмассовые. Каналы и туннели сооружаются в настоящее время из бетона и железобетона, преимущественно в сборных конструкциях. Кабельные сети представляют собой линии кабелей, бронированных или оцинкованных. Первые прокладывают непосредственно в грунте, они имеют надежную защиту от возможных повреждений (броню), а вторые размещают в каналах и галереях. На сетях устанавливают фасонные части, служащие для соединения труб или кабелей, устройства ответвлений, включения или отключения отдельных участков сети и т.д. Для размещения этих частей и контроля работы сетей на них сооружаются смотровые колодцы, выходящие на поверхность земли.

В состав инженерных подземных сетей на территории населенных мест входят:

трубопроводы водоснабжения (хозяйственно-бытового, промышленного, коммунального и поливочного), канализации (хозяйственно-бытовой, промышленной, общесплавной), дренажные, теплоснабжения, газоснабжения (высокого, среднего и низкого давлений), продуктопроводы (бензопроводы, нефтепроводы и др.), трубы для отвода ручьев и речек;

кабели сильного тока (высокого и низкого напряжений), слабого тока (телефонные, телеграфные, радиотрансляционные, сигнализации, дистанционного управления и т.д.);

коллекторы для укладки инженерных сетей – общие (для прокладки трубопроводов и кабелей разного назначения) и специализированные (кабельные и т.д.)

2. Комплексное проектирование городских улиц

и подземных сетей

Городские улицы проектируют комплексно с нанесением всех подземных сетей, которые должны быть размещены в их пределах. Сокращения разрытий и создания наиболее благоприятных условий для эксплуатации сетей можно добиться за счет рационального расположения сетей под улицами.

Это расположение определяется размерами (габаритами) и взаимным положением элементов улицы, т.е. проезжих частей, тротуаров, полос зеленых насаждений. Общую композицию поперечного профиля улицы необходимо проектировать так, чтобы было обеспечено возможно более рациональное расположение под ней подземных сетей.

В целях создания оптимальных условий для размещения подземных сетей при проектировании улиц следует соблюдать следующие требования:

ширина улицы должна быть такой, чтобы было обеспечено размещение всех подземных сетей с соблюдением норм приближения или удаления их от тех или иных элементов улицы;

ширина тротуаров, полос зеленых насаждений и других элементов улицы принимается такой, чтобы удовлетворять условиям целесообразного размещения подземных сетей;

взаимное расположение элементов улицы обязательно должно обеспечить размещение подземных сетей в наименьших допустимых расстояниях от застройки;

расположение деревьев, кустарника, троллейбусных, трамвайных и осветительных мачт, другого оснащения улицы осуществляется непременно с учетом лучшего размещения подземных сетей.

Для размещения сетей в первую очередь должны служить тротуары и полосы зеленых насаждений между ними и проезжими частями, во вторую очередь – проезжие части.

Для удобного расположения подземных сетей тротуары должны быть наиболее широкими. Примерную ширину тротуаров в крупных городах для главных магистральных улиц рекомендуется принимать 5,5 - 8,5 м, районных улиц – 4,5 - 6 м и жилых – 3 м. Для размещения подземных сетей при проектировании улиц следует предусмотреть введение в их планировку широких зеленых полос. Ширина такой полосы определяется в зависимости от типа посадки деревьев и числа прокладываемых в зеленой полосе подземных сетей (трубопроводов).

Не меньшее значение имеет учет подземных сетей при реконструкции городских улиц. Как правило, коренная реконструкция магистральных улиц сопровождается переустройством их подземного хозяйства не только в целях развития сетей, перекладки при изменении их сечений, замены старых, пришедших в негодность, но и в целях изменения планировки улиц для размещения сетей в благоприятных условиях.

В качестве примера можно привести обычную перекладку кабельных сетей, оказавшихся при реконструкции улицы под проезжей частью. Необходимо, чтобы проект реконструкции улицы включал в себя и проект переустройства подземных сетей, обеспечивающий их рациональное размещение при новой планировке элементов улицы.

1.7.3. Общие правила и методы размещения сетей. Рациональное размещение подземных сетей

При проектировании инженерных коммуникаций необходимо соблюдать общие правила прокладки подземных сетей под улицами города:

трассы трубопроводов, каналов и кабелей необходимо прокладывать прямолинейно;

трассы должны быть параллельны красным линиям или оси дороги;

каждая трасса может проходить только по одной из сторон улицы, без перебрасывания ее на другую сторону;

недопустима прокладка какой-либо сети над другой в продольном направлении;

на перекрестках и на ответвлениях предусматривается пересечение сетей в разных уровнях.

Размещение сетей проектируют с соблюдением установленных правил и норм, касающихся взаимного расположения в плане и глубины заложения сетей различного назначения.

При проектировании учитываются все подземные сети, которые предполагается прокладывать, а также перспективное развитие подземного хозяйства, для чего предусматриваются резервные места в плане улиц.

Методы размещения подземных сетей под улицами и площадями города, а также на территориях жилых районов различны, и применение их определяется категорией и значением улицы, характером и размерами движения транспорта, габаритами улицы в целом и ее элементов, а также числом трубопроводов и кабелей, которые намечено прокладывать.

Основой методов размещения подземных сетей является комплексное проектирование городских улиц и размещение под ними инженерных коммуникаций. При этом предусматривается установление местоположения каждого трубопровода, канала, кабеля под улицей.

В практике известны следующие методы размещения подземных сетей под улицами и на территориях жилых микрорайонов:

под улицами и проездами непосредственно в грунте;

в специальных каналах, с прокладкой в них различных по назначению трубопроводов и кабелей;

в подвалах и подпольях зданий.

Под городскими улицами инженерные сети прокладывают в грунте, в каналах или общих коллекторах. Пользуясь этими методами, размещают под улицами все транзитные и магистральные сети. На территориях жилых микрорайонов используют все три метода размещения сетей, в частности под зданиями, в подвалах и подпольях. Каждому из методов соответствуют технические способы – приемы прокладки сетей. Так, при расположении сетей в грунте применяют следующие приемы:

раздельное размещение под улицей в отдельных траншеях;

раздельная прокладка при дублировании по сторонам улицы всех или некоторых трубопроводов, каналов и кабелей;

размещение в общих траншеях, объединяющих группу сетей различного назначения.

При методе размещения подземных сетей в каналах и коллекторах предусматриваются следующие варианты:

совмещение подземных сетей (трубопроводов и кабелей) в проходных подземных галереях – общих коллекторах;

прокладка в полупроходных каналах, отличающихся от общих коллекторов меньшими габаритами по высоте канала;

прокладка в непроходных каналах и блоках.

При размещении сетей под зданиями используются подвальные пространства, специально выделяемые технические коридоры, техническое подполье.

Методика проектирования расположения подземных сетей под той или иной улицей может быть различна. Обычно принимают следующий порядок проектирования. Устанавливают:

категорию и значение улицы, характер застройки и движения транспорта, а также условия размещения сетей в зависимости от общего решения улицы в плане и поперечном профиле;

перечень и количество подземных сетей, которые предполагают проложить под данной улицей, по проектным схемам развития сетей и планированию их строительства;

общий метод размещения сетей и способ прокладки (раздельная система, дублирование, совмещенная прокладка в одной траншее, общий коллектор и т.д.).

Затем осуществляют конкретное проектирование размещения сетей с определением точного их расположения в плане и поперечном профиле улицы.

Способ раздельного размещения подземных сетей заключается в установлении местоположения каждого трубопровода, канала или кабеля в плане и поперечном профиле улицы, фиксируемого положением каждой прокладки под тем или иным элементом улицы и точным расстоянием от постоянных элементов улицы – красной линии, отдельных зданий, бортовых камней или оси улицы (рис. 77).

Рис. 77. Размещение подземных инженерных коммуникаций под городской магистральной улицей

Местонахождение каждой сети устанавливают с учетом ее технологических и эксплуатационных особенностей и в соответствии с общими условиями рационального размещения сетей под городскими улицами. Этими основными условиями являются:

расположение трубопроводов и каналов по возможности вне проезжих частей улицы;

прокладка всех кабелей, независимо от их назначения, вне проезжих частей, т.е. под тротуарами и полосами зеленых насаждений;

соблюдение нормируемых расстояний между соседними сетями в грунте, обеспечивающих безопасность каждой сети при разрытии соседней и исключающих взаимное влияние;

соблюдение нормируемых расстояний между отдельными сетями и элементами улиц, зданиями и сооружениями.

Первостепенное условие – исключение проезжих частей как мест возможного размещения подземных сетей. Однако не всегда возможно разместить все сети вне проезжих частей улицы, на тротуарах, в полосах зеленых насаждений, на дорожках аллей и бульваров.

Если неизбежно использование проезжих частей для прокладки трубопроводов, то под ними размещают транзитные трубопроводы, не имеющие ответвлений и не вызывающие при эксплуатации частых разрытий (рис. 78).

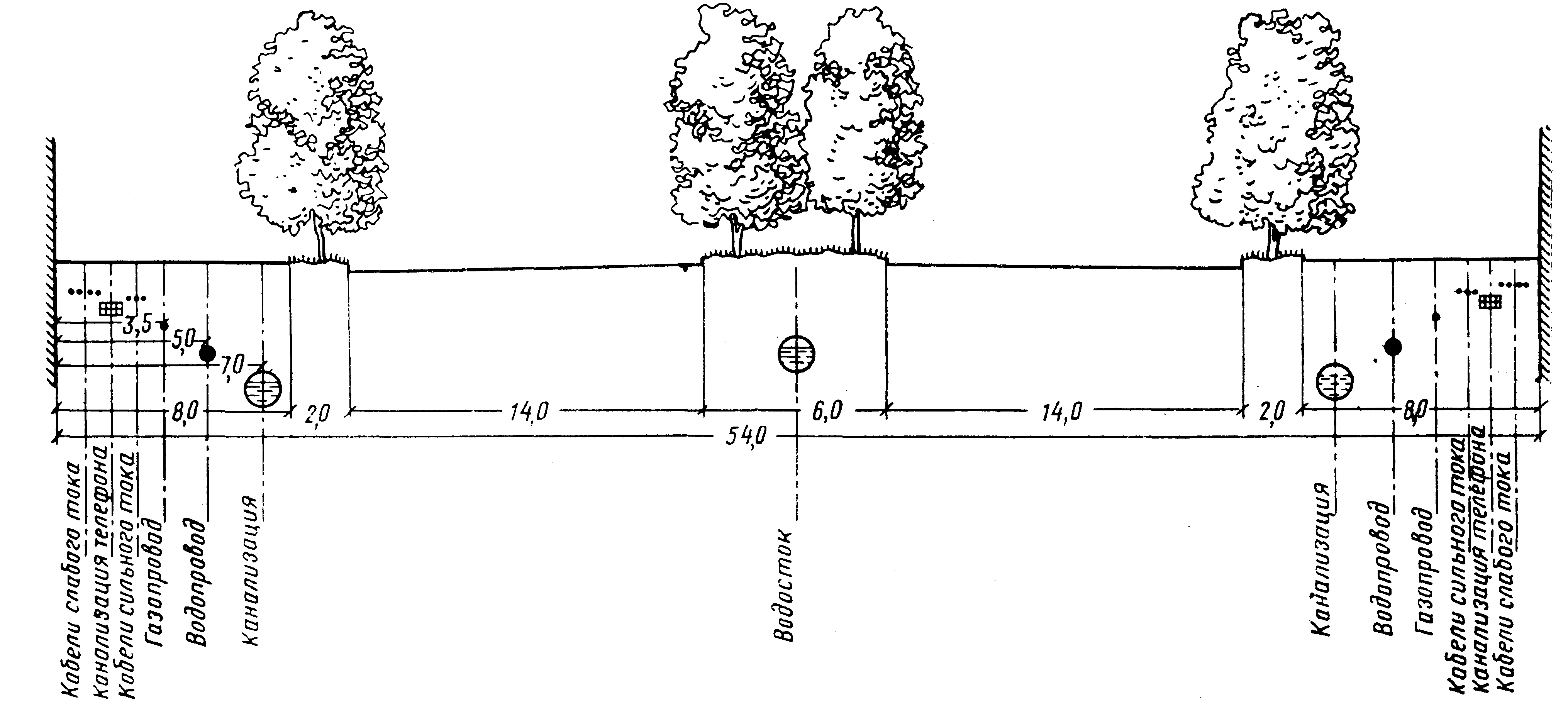

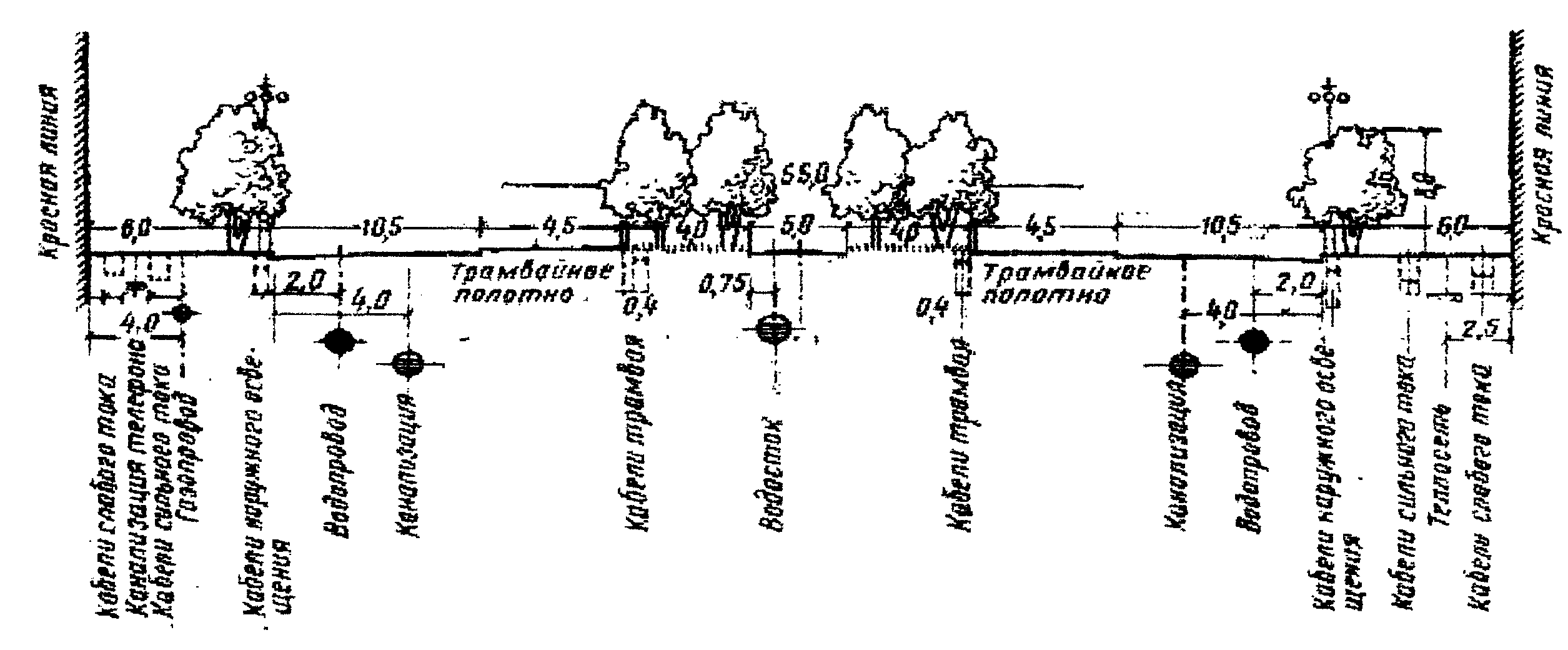

Рис. 78. Размещение подземных коммуникаций под

городской улицей

К числу транзитных сетей относятся водоводы и крупные отводящие канализационные коллекторы, а к числу сетей, не вызывающих частых разрытий, относятся канализационные и водосточные коллекторы.

Кабельные сети размещают под тротуарами с объединением в отдельные группы кабелей сильного и слабого тока. К кабелям сильного тока относятся кабели высокого и низкого напряжения городского электротранспорта, силовых установок, уличного освещения и бытового электроснабжения, а к кабелям слабого тока – сети телефонной и телеграфной связи, радиовещания и сигнализации всех видов.

Кабельные сети телефонной связи между автоматическими телефонными станциями прокладывают путем протягивания их в ранее проложенных каналах-блоках.

Трубы теплосети прокладывают в каналах с теплоизоляцией. Возможна прокладка теплосети без устройства каналов, с применением труб, имеющих поверхностную теплоизоляцию.

Наиболее целесообразно размещать подземные сети под тротуарами и полосами зеленых насаждений (рис. 79).

Рис. 79. Размещение подземных сетей под тротуарами

улицы

При размещении подземных сетей следует соблюдать условие, при котором траншеи для их прокладки проходят вне границ распространения в грунте нагрузки, создаваемой зданиями и их фундаментами. Поэтому вблизи зданий размещают наиболее мелко прокладываемые сети, а далее, по мере удаления от зданий, - сети более глубокого заложения (рис. 80).

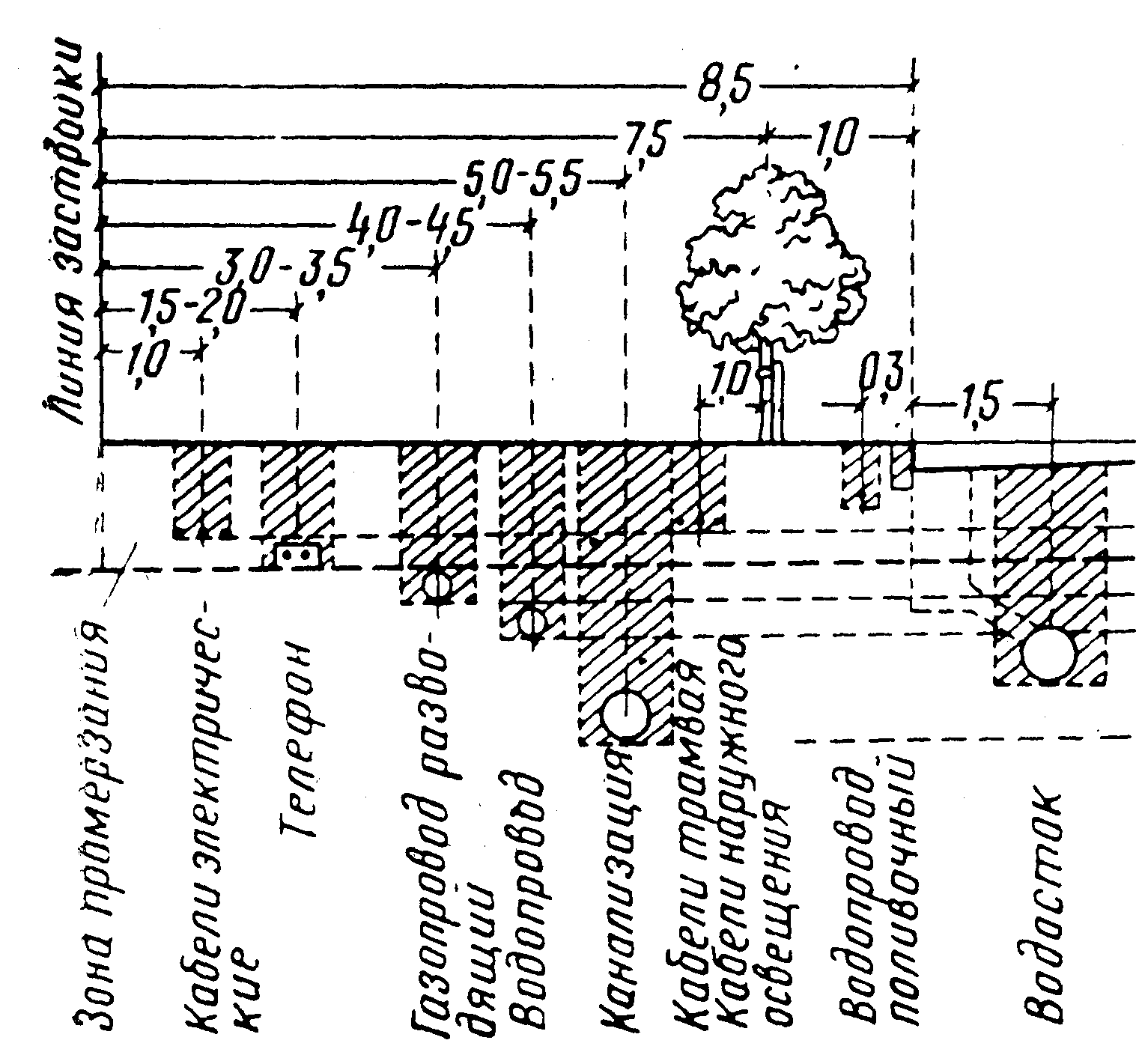

Рис. 80. Последовательное расположение подземных инженерных коммуникаций по отношению к линии застройки

Размещение сетей в полосах зеленых насаждений производится при условии прокладки трубопроводов и кабелей под газонами и кустарниками. Под деревьями подземные сети не прокладываются. Расстояние между трубопроводами и осями деревьев должно быть не менее 1,5 - 1,75 м.

Наименьшие расстояния между подземными сетями и элементами улиц в плане приведены в таблице 13 (c. 45).

При раздельной системе размещения подземных сетей расстояния между отдельными сетями принимают не менее указанных в таблице 14 (с. 46).

При пересечении инженерных сетей между собой расстояние по вертикали (в свету) следует принимать в соответствии с требованиями СНиП II-89-80 «Генеральные планы промышленных предприятий», и они должны быть не менее:

между трубопроводами или электрокабелями и железнодорожными и трамвайными путями, считая от подошвы рельса, или автомобильными дорогами, считая от верха покрытия проезжей части до верха трубы (или ее футляра), или электрокабеля при открытом способе производства работ – 1 м; при закрытом способе производства работ (продавливание, бурение или щитовая походка) - 1,5 м;

между трубопроводами и электрическими кабелями, размещаемыми в каналах или туннелях, и железными дорогами расстояние по вертикали, считая от верха перекрытия каналов или туннелей до подошвы рельсов железных дорог, - 1 м; до дна кювета или других водоотводящих сооружений или основания насыпи железнодорожного земляного полотна - 0,5 м; между трубопроводами и силовыми кабелями до 35 кВ и кабелями связи - 0,5 м;

между силовыми кабелями 110 - 220 кВ и трубопроводами – 1 м; в условиях реконструкции предприятий расстояние между кабелями всех напряжений и трубопроводами допускается уменьшать до 0,25 м;

между трубопроводами различного назначения (за исключением канализационных, пересекающих водопроводные) - 0,2 м;

трубопроводы, транспортирующие воду питьевого качества, следует размещать выше канализационных или трубопроводов, транспортирующих ядовитые и дурно пахнущие жидкости, на 0,4 м; допускается размещать стальные, заключенные в футляры трубопроводы, транспортирующие воду питьевого качества ниже канализационных, при этом расстояние от стенок канализационных труб до обреза футляра должно быть не менее 5 м в каждую сторону в глинистых грунтах и 10 м - в крупнообломочных и песчаных грунтах, а канализационные трубопроводы предусматривать из чугунных труб;

вводы хозяйственно-питьевого водопровода при диаметре труб до 150 мм допускается прокладывать ниже канализационных без устройств футляра, если расстояние между стенками пересекающихся труб - 0,5 м;

при безканальной прокладке трубопроводов водяных, тепловых сетей, открытой системы теплоснабжения или сетей горячего водоснабжения расстояния от этих трубопроводов до расположенных выше и ниже канализационных трубопроводов должны приниматься 0,4 м.

Рациональное размещение подземных сетей в грунте не исключает поперечных ответвлений в кварталы и микрорайоны, а соответственно и поперечных разрытий улиц. На широких улицах эти ответвления достигают значительной длины. Поэтому на таких улицах все сети или часть сетей дублируют с расположением их по обе стороны улицы.

Применение общих траншей возможно и целесообразно только при одновременной прокладке всех сетей, объединяемых в одной траншее. Возможность такой прокладки создается при строительстве новых жилых районов и комплексном осуществлении строительства зданий, дорог и всех подземных коммуникаций (рис. 81). Прогрессивным способом прокладки подземных сетей под улицами является совмещенное размещение нескольких сетей в общей траншее.

Рис. 81. Общие траншеи для совместной прокладки групп подземных сетей с размещением их под тротуаром и в технической зоне улицы
