2.6.3. Исходные данные и анализ результатов расчетов

Ввод исходных данных при автоматизированном расчете предусматривает учет всех особенностей эксплуатации цепной передачи, ее кинематических и нагрузочных параметров.

При расчете обеспечивают соответствие параметров цепной передачи рациональным значениям, которые для приводной роликовой и втулочной цепи следующие:

–предпочтительны однорядные цепи, однако плавнее работают цепи с меньшим шагом;

–минимальное число зубьев ведущей звездочки не меньше 19 при скорости более 2 м/с, в тихоходных допускается до 13…15 (принимают нечетное);

–число зубьев ведомой звездочки не более 120;

–межосевое расстояние 30…50 шагов цепи, максимальное 80;

–число звеньев цепи округляют до четного (нечетное требует соединительное звено с изогнутыми пластинами);

–контролируют натяжение цепи по стреле провисания вет-

ви, равной 0,01…0,02 от межосевого расстояния; при наклоне передачи к горизонту более 600 провисание уменьшают и даже исключают подпружиненными звездочками, роликами и другими подобными устройствами (натяжителями);

–смещение звездочек от одной плоскости в открытой пере-

даче не должно превышать (0,04…0,08) а , где а – межосевое расстояние в мм;

– смазка периодическая, капельная или внутришарнирная (погружением в расплав консистентной смазки) при скорости цепи до 6 м/с; картерная – до 10 м/с; свыше 10 м/с – циркуляционная.

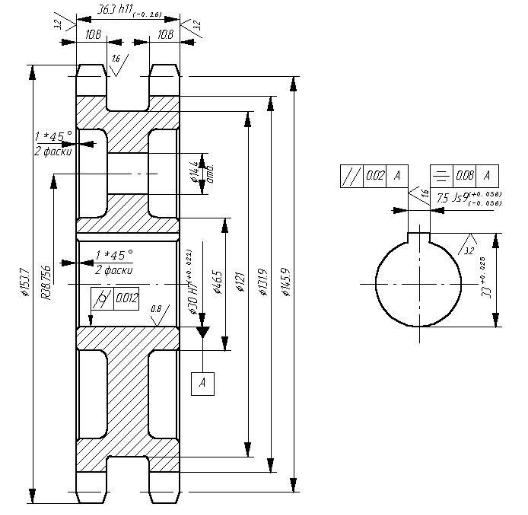

Конструкция звездочки для приводной роликовой цепи на рис. 2.12.

67

Рис. 2.12

2.6.4. Вопросы анализа возможных производственных ситуаций и контроля знаний обучаемых

Пример вопроса и ответа

1. Какие изменения необходимо внести в размеры звездочек передачи приводной роликовой цепи, чтобы увеличить передаваемый вращающий момент в 1,3 раза?

Ответ 1) Критерий работоспособности и расчета – износостой-

кость шарниров цепи; формула 2.8, выбранная для анализа.

2)В формуле 2.8 выразим Ft = 2T1/d1.

3)Заключение.

Чтобы сохранить расчетное давление в шарнире цепи неизменным, необходимо для увеличения в 1,3 раза Т1 и соответственно Т2 увеличить d1 и d2 в 1,3 раза.

68

Уточнение ответа может быть связано с учетом неявного фактора в формуле 2.8. Логично предположить (или установить, например, в табл. 13.1 1 , что с увеличением d1 скорость цепи возрастет и, следовательно, при том же удельном давлении скорость скольжения между деталями шарнира цепи, возможно (ситуация несколько сложнее), увеличится. Увеличение изнашивания можно компенсировать за счет увеличения d1 и d2 несколько больше, чем в 1,3 раза.

Примеры вопросов:

1.Как изменится нагрузочная способность цепной передачи

сприводной роликовой цепью шагом 25,4 мм, если использовать

цепь с шагом 19,05 мм. Частота вращения ведущей звездочки

400мин -1.

2.Как сохранить неизменной нагрузочную способность цепной передачи по условию вопроса 1. Рассмотрите возможные варианты.

2.7. Краткое руководство пользователя системами автоматизированного проектирования передач

Важным и часто объемным документом программного комплекса является руководство пользователя, позволяющее освоить и эффективно применять программный продукт для решения конкретных задач.

Для учебных программ типа расчетов передач ПМ ВГАУ характерен диалоговый режим, обеспечивающий все необходимые действия пользователя указаниями–подсказками (введите, выберите и т. п.). Использование среды визуального программирования Delphi позволило не только применить технологию визуального проектирования и событийного программирования, но и избавить пользователя от поиска правильных действий управления компьютером. Специальное руководство пользователя в этом случае может не разрабатываться.

Для систем типа APM WinMachine руководство пользователя для каждого программного модуля тщательно разрабатывается по логичной структуре и содержит исчерпывающую информацию о его функционировании.

При использовании APM WinMachine и ее программного модуля WinTrans – подсистемы проектирования передач вращения

69

необходимо учитывать следующее. Подсистема предназначена для расчета всех типов зубчатых передач, червячных передач, а также ременных и цепных передач и выполнения чертежей деталей этих передач в автоматическом режиме. С ее помощью можно рассчитывать такие характеристики передач вращения, как геометрические параметры, силы, действующие в передаче, долговечность, максимальную допустимую нагрузку, параметры контроля.

Подсистема представляет пользователю удобный и интуитивно понятный интерфейс. Последовательность действий при работе включает в себя следующие операции, выполняемые щелчком левой клавиши мыши при указании курсором на соответствующие надписи или пиктограммы кнопок, на радио– кнопки и другими способами (в том числе всплывающие меню):

1)запуск программы;

2)выбор типа передач для расчета;

3)выбор типа расчета (проектировочный или проверочный);

4)ввод необходимых исходных данных;

5)выполнение расчетов;

6)выбор результатов для просмотра;

7)просмотр результатов и их распечатка;

8)задание конструктивных параметров, необходимых для создания чертежей;

9)выход в CAD – систему для окончательной работы над чертежом;

10)возврат в систему APM WinTrans.

Для ввода исходных данных служит команда Данные главного меню. В ответ на эту команду появляется окно для ввода основных данных, а при необходимости и дополнительных. Признаком установленного параметра является любое отличное от нуля значение, за исключением случая при установке коэффициентов смещения инструмента, которые могут иметь нулевое значение.

В окнах основных и дополнительных параметров действует проверка вводимых значений, которая активизируется при нажатии кнопки подтверждения ввода (кнопка "ОК"). Если хотя бы один из введенных параметров выходит за пределы области допустимых значений, система выдает окно с предупреждением о некорректности параметра.

70

После нажатия кнопки "ОК" система автоматически установит фокус ввода на требуемый параметр, изменение значения которого снова подтверждается вводом.

Команда Расчет главного меню дает возможность провести вычисления, при успешном завершении которых выводится окно с соответствующим сообщением. Сообщение об ошибке свидетельствует о необходимости изменить значения исходных параметров. Окно с предупреждением появляется в случае избыточных дополнительных параметров или по конструктивным соображениям.

При выполнении проверочного расчета появляется окно с результатами (значением максимально допустимого момента или долговечности передачи).

Выбрав команду Результаты главного меню, можно просмотреть результаты вычисления. Необходимые результаты появляются в виде цепочки диалоговых окон. Перейти к другому окну можно, нажав кнопку "Дальше". Прервать показ результатов можно кнопкой "Прервать". Для ременных передач по команде Результаты выводится таблица, содержащая результаты расчетов для всех типов ремней, находящихся в базе данных.

Для сохранения исходных данных параметров передачи и результатов расчетов служит команда Файл Сохранить. Для выбора результатов для печати используется команда Файл Печать. Печать можно остановить в любой момент, нажав кнопку "Отменить".

Создание рабочих чертежей деталей рассчитываемых передач в подсистеме WinTrans (ведомых зубчатых колес, червячных колес, шкивов и звездочек) представляет интуитивно понятный процесс с использованием APM Graph или другой CAD–системы (AutoCAD или КОМПАС и др. в DXF формате).

Для создания чертежа необходимо выполнить следующие действия:

1)выбрать опцию Черчение в диалоговом окне выбора результатов;

2)при появлении главного окна оформления чертежа необходимо ввести параметры, характеризующие чертеж и конструкцию детали передачи;

3)после ввода всех параметров чертежа в меню главного окна черчения вызовите APM Graph (или другую CAD–систему);
