Материал: m34700
136
Приложение №1
Результаты (страница 1)
137
Приложение №1

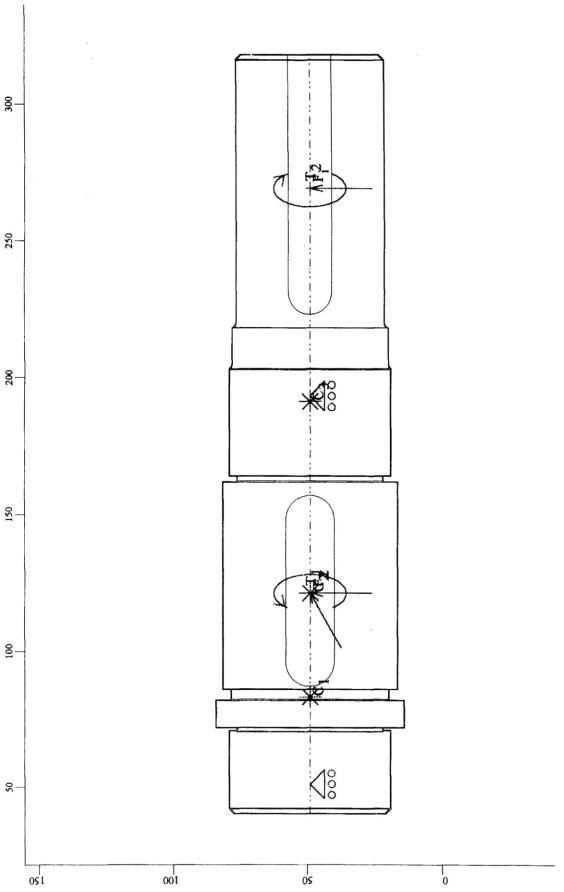

WinShaft Результаты (страница 2)
Нагрузки
Радиальные силы
N |
Расстояние от левого |
Модуль, Н |
Угол, град |
||
конца вала, мм |
|||||
|
|
|
|
||
0 |
121,0 |
4568,00 |
0,00 |
||
|
|
|
|
|
|
1 |
121,0 |
1703,00 |
90,00 |
||
|
|
|
|
|
|
2 |
269,0 |
3137,00 |
0,00 |
||
|
|
|
|
|
|
|
|
Моменты кручения |
|
||
|
|
|
|
||
N |
Расстояние от левого конца вала, |
|
Значение, Нхм |
||
мм |
|
|
|||
|
|
|
|
||
0 |
|
121,00 |
|
630,00 |
|
1 |
|
269,00 |
|
-630,00 |
|
|
|
|
|
|
|
Расстояние от
N левого конца Нормальных напряжений Касательных напряжений вала, мм
0 |
83,000 |
|
1,000 |
|
|
1,000 |
|
|
|
|
|
|
|
|
|
1 |
121,000 |
|
1,000 |
|
|
1,000 |
|
|
|
|
|
|
|
|
|
2 |
191,000 |
|
1,000 |
|
|
1,000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Реакции в опорах |
|
|
|
||
|
|
|
|
|
|
|
|
N |
Расстояние от |
Реакция |
Реакция |
Модуль |
Угол, |
|
|
левого конца вала, мм |
верт., Н |
гориз., Н |
Н |
град |
|
||
0 |
11,00 |
-637,21 |
-863,49 |
1073,15 |
-143,57 |
|
|
|
|
|
|
|
|
|
|
1 |
153,00 |
-7067,79 |
-839,51 |
7117,47 |
-96,77 |
|
|
|
|
|
|
|
|
|
|
138

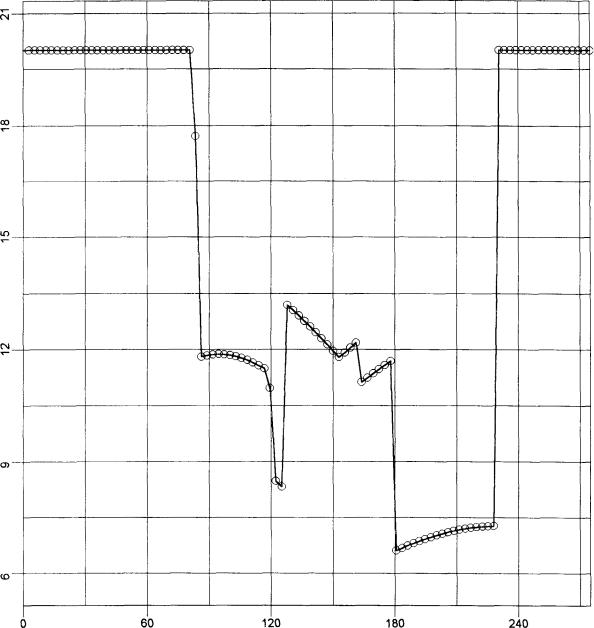

Приложение №1 Графики (страница 1)
/ Коэффициент запаса по усталостной прочности
139
Приложение №1
Раздел 6. Проверка долговечности подшипников
WinBear результаты (стр. 1)
Шариковый радиальный подшипник |
|
|||
Внешний диаметр |
90,000 мм |
|
|
|
Внутренний диаметр |
40,000 мм |
|
||
Диаметр тел качения |
15,080 мм |
|
||
Число тел качения |
8,000 |
|
|
|
Число рядов тел качения 1,000 |
|
|||
Точность |
|
|
|
|
Рад. биения дорожки качения внешн. кольца |
0,020 мкм |
|||
Рад. биения дорожки качения внутр. кольца |
0,015 мкм |
|||
Радиальная сила 3127Н |
|
|
||
Скорость вращения |
|
611,000 об/мин |
|
|
Коэффициент динамичности |
1,200 |
|
||
Тип нагрузки |
|
Постоянная |
|
|
Средняя долговечность, час |
34924 |
|||
Окончательно принимаем шариковый радиальный подшипник № 308
140
Приложение №1
WinBear результаты (стр. 1)
Шариковый радиальный подшипник
Исходные данные
Геометрия |
|
|
|
|
|
Внешний диаметр |
110,000 мм |
|
|
||
Внутренний диаметр |
60,000 мм |
|
|||
Диаметр тел качения |
15,880 мм |
|
|||
Число тел качения |
10,000 |
|
|
||
Число рядов тел качения 1,000 |
|
||||
Точность |
|
|
|
|
|
Рад. биения дорожки качения внешн. кольца |
0,025 мкм |
||||
Рад. биения дорожки качения внутр. кольца |
0,020 мкм |
||||
Условия работы |
|
|
|
|
|
Радиальная сила |
|
|
7117,000 Н |
|
|
Скорость вращения |
|
153,000 об/мин |
|
||
Коэффициент динамичности |
1,200 |
|
|||
Тип нагрузки |
Постоянная |
|
|
||
Средняя долговечность, час |
25201 |
|
|||
Окончательно принимаем шариковый радиальный подшипник № 212
