146

Приложение №2

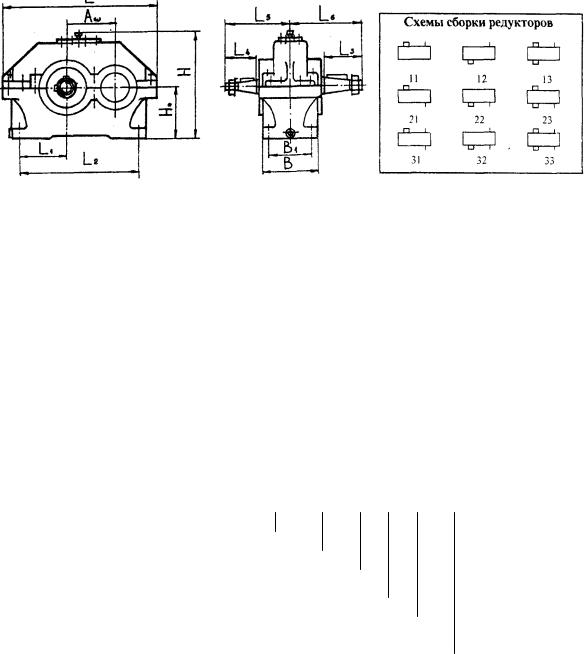

Редукторы цилиндрические горизонтальные одноступенчатые, тип 1ЦУ (ЦУ)

Редукторы цилиндрические горизонтальные одноступенчатые типа 1ЦУ выполняются пяти типоразмеров с межосевыми расстояниями 100250 мм и крутящим моментом на тихоходном валу 315-5000 Н . м при передаточных числах от 1,6 до 6,3.

Основные размеры и масса редукторов

Типоразмер	Передаточное				Мт. Н м													Масса,
редуктора		число			при	Aw	B	B1	L	L1	L2	L3	L4	L5	L6	H	H0
			и		при	Aw	B	B1	L	L1	L2	L3	L4	L5	L6	H	H0
			и		nв=1500 мин-1													кг
					nв=1500 мин-1						мм
											мм

1ЦУ-100					315	100	132	95	315	85	224	80	60	136	155	224	112	27
	1,6, 2,0,			2,5
1ЦУ-125	1,6, 2,0,			2,5	700	125	165	115	360	106	295	110	80	145	206	270	132	52
1ЦУ-125	3,15,		4,0,		700	125	165	115	360	106	295	110	80	145	206	270	132	52
	3,15,		4,0,
	5,0,		6,3
1ЦУ-160	5,0,		6,3		1250	160	175	125	475	136	355	110	110	218	218	335	170	77,5
1ЦУ-160					1250	160	175	125	475	136	355	110	110	218	218	335	170	77,5

1ЦУ-200					2500	200	200	136	580	165	437	140	110	230	265	425	212	135

1ЦУ-250					5000	250	250	185	710	212	545	170	140	280	315	530	265	250

Обозначение редуктора при заказе

Редуктор 1 ЦУ - 100 - 2 - 21 - Ц - У2 Тип редуктора ________________

Межосевое расстояние, мм ___________

Передаточное число _____________________

Схема сборки _____________________________

Исполнение конца выходного вала ______________

Климатическое исполнение и категория размещения по ГОСТ15150-69 _____________

Примечание. 1. Исполнение редукторов типа ЦУ аналогично типу 1ЦУ. 2. Исполнение конца выходного вала может быть цилиндрическим - Ц, коническим - К.

147

Приложение №2

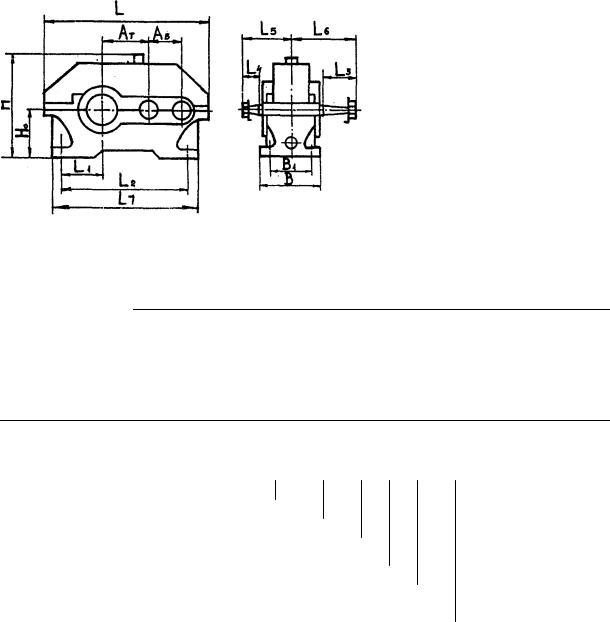

Редукторы цилиндрические горизонтальные двухступенчатые, тип 1Ц2У (Ц2У)

Редукторы цилиндрические горизонтальные двухступенчатые типа 1Ц2У изготавливаются пяти типоразмеров с межосевыми расстояниями тихоходной ступени 100 - 250 мм и крутящим моментом на тихоходном валу 315...5000 Н.м при передаточных числах от 8 до 40.

Основные размеры и масса редукторов

Типоразмер	Переда-		Мт.															Масса,
редуктора	точное		.	AТ	AБ	B	B1	L	L1	L2	L3	L4	L5	L6	L7	H	H0
	число		Н м	AТ	AБ	B	B1	L	L1	L2	L3	L4	L5	L6	L7	H	H0
	число		при															кг
			при															кг
	u		nв=150							мм
1Ц2У-100	8, 10,		315	100	80	145	109	386	85	290	80	50	136	165	325	22	112	35
	12,5,															5
	12,5,															5
1Ц2У-125	16, 20, 25,		630	125	80	165	125	440	106	335	110	50	145	206	375	27	132	53
	16, 20, 25,															0
	31,5,	40														0
1Ц2У-160	31,5,	40	1250	160	100	195	140	545	135	425	110	60	170	224	475	33	170	95
1Ц2У-160			1250	160	100	195	140	545	135	425	110	60	170	224	475	33	170	95
																5
1Ц2У-200			2500	200	125	230	165	670	165	515	140	80	212	280	580	42	212	170
																0
1 Ц2У-250			5000	250	160	280	218	825	212	670	170	110	265	335	730	51	265	320
																5

Обозначение редуктора при заказе

Редуктор 1Ц2У - 200 - 8 - 23 - К - У3 Тип редуктора ________________

Межосевое расстояние, мм ___________

Передаточное число _____________________

Схема сборки _____________________________

Исполнение конца выходного вала ______________

Климатическое исполнение и категория размещения по ГОСТ15150-69 _____________

Примечание: 1. Исполнение редуктора типа Ц2У аналогично типу 1Ц2У. 2. Исполнение конца выходного вала может быть цилиндрическим - Ц, коническим - К, в виде зубчатой муфты-М, полым шлицевым - П.

148

Приложение №2

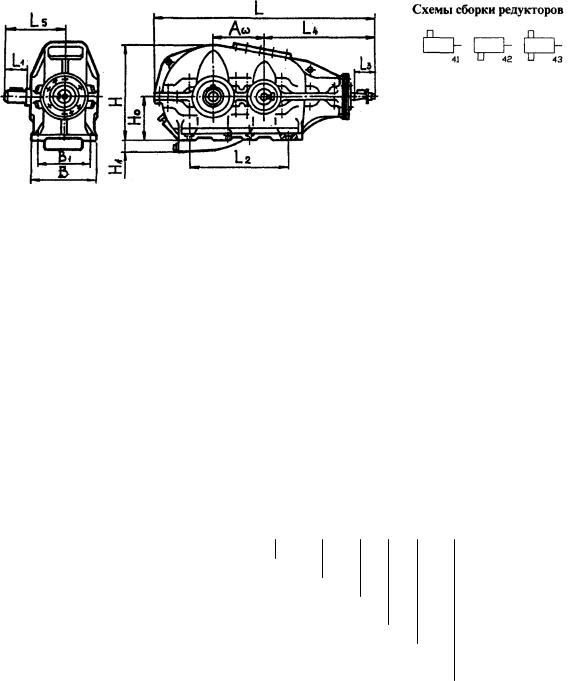

Редукторы коническо-цилиндрические двухступенчатые, тип КЦ1

Редукторы коническо-цилиндрические двухступенчатые применяются в приводах транспортеров, питателей и других подобных устройствах. Они выполняются для передаточных чисел 6,3-28.

Основные размеры и масса редукторов

Типоразмер	Передаточное	Мт. Н . м	Aw	B	B1	L	L1	L2	L3	L4	L5	H	H0	H1	Масса,
редуктора	число	при													кг
редуктора	и	nв=1500 мин-1							мм						кг
	и	nв=1500 мин-1							мм

КЦ1-200		460-710	200	300	250	900	80	375	110	460	245	435	225	-	186
	6,3, 10,
КЦ1-250	6,3, 10,	10001400	250	375	325	1170	110	480	110	625	319,5	515	265	-	391
КЦ1-250	14, 20,	10001400	250	375	325	1170	110	480	110	625	319,5	515	265	-	391
	28
КЦ1-300	28	1100-2150	300	450	350	1275	140	545	110	625	385	607	315	-	474

КЦ1-400		3300 - 5000	400	526	450	1705	170	810	140	848	452	705	320	95	980

КЦ1-500		5700 - 9000	500	630	550	2085	210	990	170	1030	544	877	400	100	1740

Обозначение редуктора при заказе

Редуктор КЦ1 - 250 - 28 - 41 - Ц - У2 Тип редуктора ________________

Межосевое расстояние, мм ___________

Передаточное число _____________________

Схема сборки _____________________________

Исполнение конца выходного вала ______________

Климатическое исполнение и категория размещения по ГОСТ15150-69 _____________

Примечание. Исполнение конца выходного вала может быть цилиндрическим – Ц, в виде части зубчатой муфты – М.

149

Приложение №2

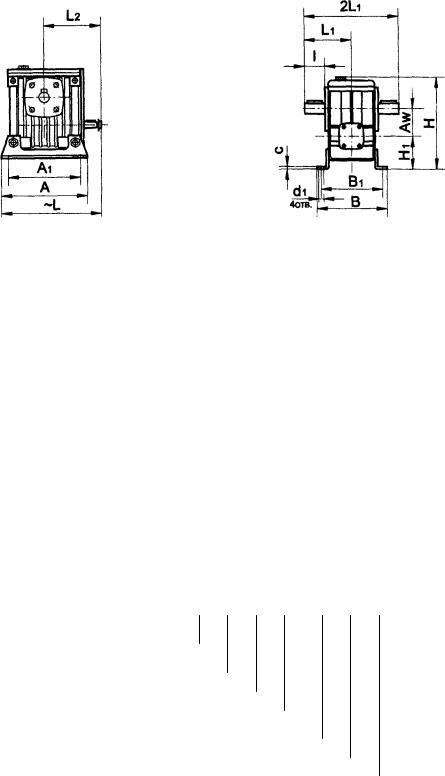

Редукторы Ч-40...160, u=8...80

Основные размеры и масса редукторов

	Aw	A	A1	B	B1	c	H	H1	L	L1	L2	d1
Типоразмер													Масса, кг
Типоразмер							мм						Масса, кг
							мм

Ч-40	40	180	150	164	140	4	180	72	180	90	100	13	6,5

Ч-50	50	135	110	135	110	12	169	40	200	110	114	9	7,5

Ч-63	63	220	180	196	165	5	232	82	235	100	135	13	13

Ч-80	80	260	225	212	185	5	267	92	280	125	160	15	20

Ч-100	100	240	200	175	140	18	312	100	375	225	225	19	55

Ч-125	125	275	230	230	190	22	396	111	440	230	261	19	86

Ч-160	160	350	300	280	230	30	500	140	550	280	345	22	164

Пример условного обозначения

Редуктор 4 - 40 - 8 - 51 - 2 - Ц - УЗ

Тип редуктора_________________

Межосевое расстояние, мм__________

Передаточное число __________________

Вариант сборки _________________________

Вариант расположения червячной пары _________

Исполнение конца тихоходного вала ______________

Климатическое исполнение и категория _______________

размещения по ГОСТ 15150-69

150

Приложение №2

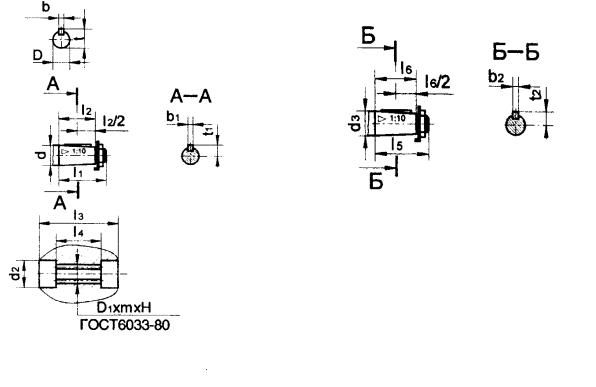

Размеры концов валов

Тихоходный вал Быстроходный вал

Типо-	D	d	d	2	d	3	I	I	I	I	I	I	I	b	b	1	b	2	t	t	1	t	2	D	xmxH*
				2		3		1	2	3	4	5	6			1		2			1		2	1
размер													мм
Ч-40	18	-	23		16		28	-	-	112	72	-	28	6	-		3		20,5	-		8,5		22х1,5хН8
Ч-50	25	-	30		18		42	-	-	110	70	-	28	8	-		4		28	-		9,8		28х1,5хН8
Ч-63	28	-	33		22		42	-	-	108	68	-	36	8	-		4		31	-		11,6		32х1,5хН8
Ч-80	35	-	41		25		58	-	-	116	66	-	42	10	-		5		38	-		13,45		40х1,5хН8
Ч-100	-	45	45		32		-	110	82	205	90	80	58	-	12		6		-	23,45		17,05		45х2,0хН8
Ч-125	-	55	60		32		-	110	82	230	110	80	58	-	14		6		-	28,95		17,05		55х2,5хН8
Ч-160	-	70	72		40		-	140	105	275	130	110	82	-	18		10		-	36,37		20,95		70х2,5хН8

Примечания.

1.*При необходимости полый вал может быть выполнен для шпоночного соединения.

2.При необходимости конец тихоходного вала может быть выполнен в виде части зубчатой муфты для присоединения приборов управления.
