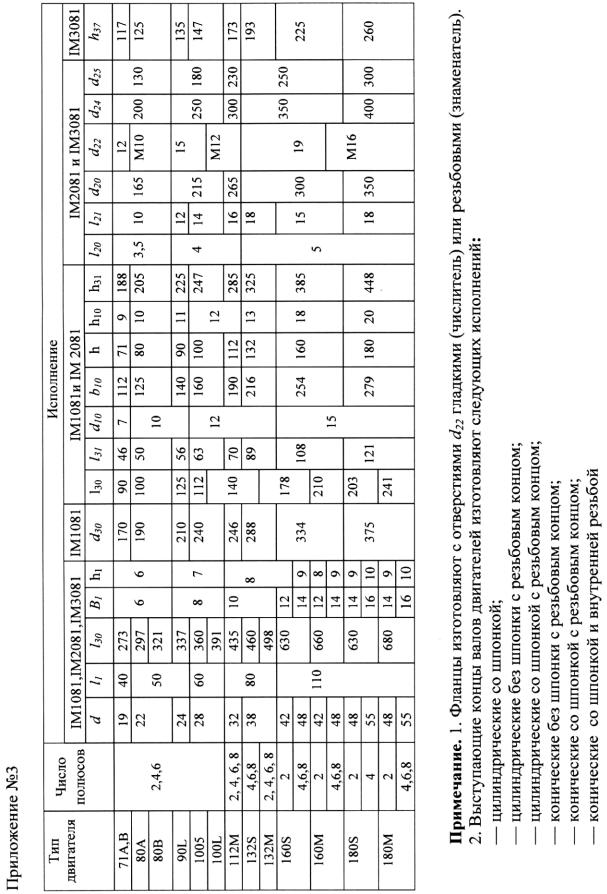

Приложение №3

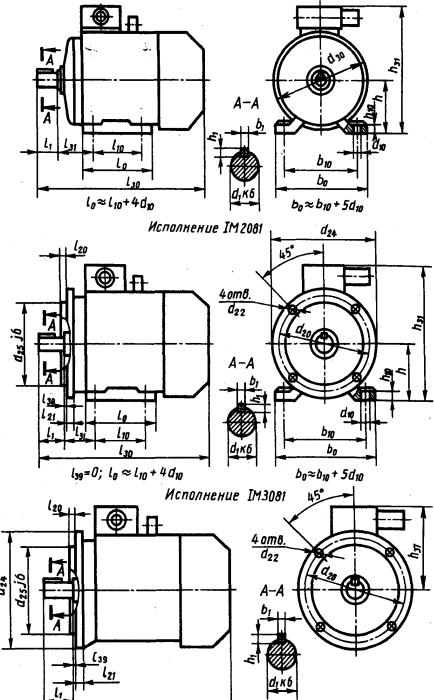

Исполнение IM 1081

167

168

Таблица П4.1. Размеры и параметры шариковых радиальных однорядных подшипников (ГОСТ 8338-75)

Обозначение	d, мм	D, мм	В, мм	С, Н	С0, мм	n, мин	-1	m, кг
подшипников	d, мм	D, мм	В, мм	С, Н	С0, мм	n, мин		m, кг
		Особо легкая серия
100	10	26	8	3600	2000	31500		0,019
101	12	28	8	4000	2270	25000		0,022
104	20	42	12	7360	4540	16000		0,07
105	25	47	12	7900	5040	12500		0,08
106	30	55	13	10400	7020	12500		0,12
107	35	62	14	12500	8660	10000		0,16
108	40	68	15	13200	9450	10000		0,19
109	45	75	16	16500	12400	10000		0,24
110	50	80	16	18300	12600	8000		0,25
111	55	90	18	22000	17300	8000		0,39
112	60	95	18	24100	18300	6300		0,41
113	65	100	18	28000	20000	6300		0,45
114	70	110	20	30300	24600	6300		0,6
115	75	115	20	34100	28600	6300		0,66
116	80	125	22	37400	31900	5000		0,85
117	85	130	22	39100	33900	5000		0,91
118	90	140	24	40800	34700	4000		1,2
119	95	145	24	41100	35700	4000		1,24
120	100	150	24	42300	38300	4000		1,29
			Легкая серия
200	10	30	9	4690	2660	25000		0,03
201	12	32	10	4780	2700	25000		0,037
202	15	35	11	5970	3540	20000		0,045
203	17	40	12	7520	4470	20000		0,06
204	20	47	14	10000	6300	16000		0,1
205	25	52	15	11000	7090	12500		0,12
206	30	62	16	15300	10200	12500		0,2
207	35	72	17	20100	13900	10000		0,29
208	40	80	18	23600	16100	8000		0,36
209	45	85	19	25700	18100	8000		0,41
210	50	90	20	27500	20200	8000		0,47
211	55	100	21	34000	25600	6300		0,6
212	60	110	22	41100	31500	6300		0,8
213	65	120	23	44900	34700	6300		0,98
214	70	125	24	48800	38100	5000		1,08

169

Приложение №4

Продолжение таблицы П4.1.

Обозначение	d, мм	D, мм	В, мм	С, Н	С0, мм	n, мин	-1	m, кг
подшипников	d, мм	D, мм	В, мм	С, Н	С0, мм	n, мин		m, кг

215	75	130	25	51900	41900	5000		1,18
216	80	140	26	57000	45400	5000		1,4
217	85	150	28	65400	54100	5000		1,8
218	90	160	30	75300	61700	4000		2,2
219	95	170	32	85300	70900	4000		2,7
220	100	180	34	95800	80600	4000		3,2
			Средняя серия
300	10	35	11	6360	3830	25000		0,05
301	12	37	12	7630	4730	20000		0,06
302	15	42	13	8900	5510	20000		0,08
303	17	47	14	10900	6800	16000		0,11
304	20	52	15	12500	7940	16000		0,14
305	25	62	17	17600	11600	12500		0,23
306	30	72	19	22000	15100	10000		0,34
307	35	80	21	26200	17900	10000		0,44
308	40	90	23	31900	22700	8000		0,63
309	45	100	25	37800	26700	8000		0,83
310	50	110	27	48500	36300	6300		1,08
311	55	120	29	56000	42600	6300		1,35
312	60	130	31	64100	49400	5000		1,7
313	65	140	33	72700	56700	5000		2,11
314	70	150	35	81700	64500	5000		2,6
315	75	160	37	89000	72800	4000		3,1
316	80	170	39	96500	81700	4000		3.6
317	85	180	41	104000	91000	4000		4,3
318	90	190	43	112000	101000	4000		5,1
319	95	200	45	120000	111000	3150		5,7
320	100	215	47	136000	133000	3150		7
			Тяжелая серия
403	17	62	17	17800	12100	12500		0,27
405	25	80	21	29200	20800	10000		0,5
406	30	90	23	37200	27200	8000		0,72
407	35	100	25	43600	31900	8000		0,93
408	40	110	27	50300	37000	6300		1,2
409	45	120	29	60400	46400	6300		1,52
410	50	130	31	68500	53000	5000		1,91

170

Приложение №4 Продолжение таблицы П4.1.

Обозначение	d, мм	D, мм	В, мм	С, Н	С0, мм	n, мин-1	m, кг
подшипников
411	55	140	33	78700	63700	5000	2,3
412	60	150	35	85600	71400	4000	2,8
413	65	160	37	92600	79600	4000	3,4
414	70	180	42	113000	107000	4000	5,3
416	80	200	48	128000	121000	3150	7
417	85	210	52	136000	132000	3150	8

Таблица П4.2. Размеры и параметры шариковых радиально-упорных однорядных подшипников (ГОСТ 831-75)

Для типов 36000 – а = 12°; 46000 – а = 26°; 66000 – а = 36'

Обозначение	d, мм	D, мм	В, мм	С, Н	С0, мм	n, мин-1	m, кг
подшипников
		Особо легкая серия
36100	10	26	8	4170	2500	40000	0,03
36101	12	28	8	4270	2600	40000	0,033
36103	17	35	10	5710	3580	25000	0,04
36104	20	42	12	8300	5420	20000	0,068
46106	30	55	13	11200	8030	12500	0,18
46108	40	68	15	14600	11300	10000	0,22
46109	45	75	16	17300	13700	10000	0,28
46111	55	90	18	25200	21500	8000	0,38
46112	60	95	18	28800	25000	8000	0,48
46114	70	110	20	35600	32500	6300	0,72
46115	75	115	20	38300	35000	6300	0,78
46116	80	125	22	43200	40900	6300	0,9
46117	85	130	22	45300	43000	5000	1,04
46118	90	140	24	47400	45900	5000	1,43
46120	100	150	24	50200	48500	5000	1,56
			Легкая серия
36201	12	32	10	5580	3400	31500	0,04
36202	15	35	11	6380	3900	25000	0,045
46202	15	35	11	6070	3580	20000	0,045
36203	17	40	12	9430	6240	25000	0,06
46203	17	40	12	9000	5730	20000	0,06
36204	20	47	14	12300	8470	20000	0,1
46204	20	47	14	11600	7790	16000	0,1

«
1
2
...
32
33
34
35
36
...
38
39
40
»
