Материал: Магистральный газопровод
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
Динамическая вязкость газа µ, Па·с |
12,66·10-6 |
|
|
Число Рейнольдса Re |
30,69·106 |
|
|
Коэффициент сопротивления трения λтр |
9,4·10-3 |
|
|
Коэффициент гидравлического сопротивления λ |
0,0105 |
|
|
1.5 Средняя скорость движения газа в газопроводе и суточная потеря
газа при истечении его из отверстия в теле трубы
Среднюю скорость движение газа определим по номограмме (рисунок 1.1)
для следующих условий:
–среднее давление газа в трубопроводе Рср = 7,138 МПа;
–внутренний диаметр трубы Dвн=118,4 см;
–расход газа
.
По номограмме находим
.
Согласно СТО Газпром 2-3.5-051-2006 скорость газа не должна превышать
20 м/с, данное требование выполняется.
Суточную потерю газа определим при эквивалентном размере образовавшейся неплотности 1 см2. Среднее давление газа в трубопроводе Рср=7,137 МПа, средняя температура Тср=295,19 К скоростью газа в трубопроводе пренебрегаем.
Критическое отношение давлений для газа (считаем газ – метан, показатель адиабаты k = 1,31)
(1.37)
Имеющийся перепад давлений
больше критического, поэтому истечение газа происходит со скоростью равной местной скорости звука в газе.
Массовый секундный и массовый суточный расходы вытекающего газа
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
(1.38)
где показатель рода газа
(1.39)
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

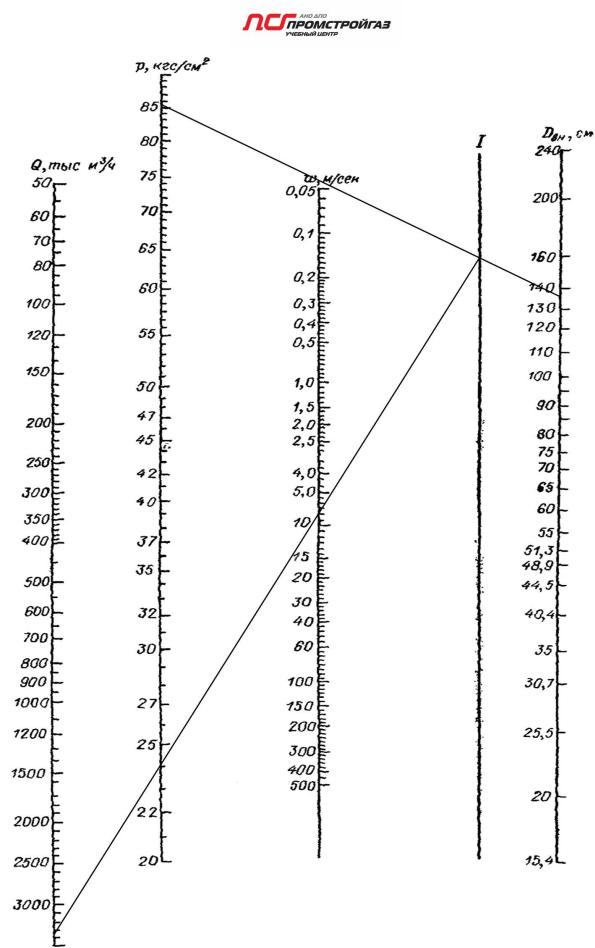

Рисунок 1.1 – Номограмма для определения средней скорости движения газа в
газопроводе
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
1.6 Охранные зоны магистрального газопровода
Для исключения возможности повреждения трубопроводов (при любом виде их прокладки) устанавливаются охранные зоны. Размеры охранных зон и зон минимальных расстояний объектов МГ, порядок производства в этих зонах любого вида работ определены СТО Газпром 2-2.1-249, СНиП 2.05.06-85* и ВСН 51-1-80.
Рассматриваемый газопровод относится к I-му классу, имеет условный диаметр 1400 мм. Минимальные расстояния от оси газопровода до некоторых объектов представлены в таблице 1.6. Минимальные расстояния от компрессорных и газораспределительных станций данного газопровода до объектов представлены в таблице 1.7.
Таблица 1.6 – Минимальные расстояния от оси газопровода до объектов
Объекты, здания и сооружения |
Расстояние, |
|
м |
||
|
||
|
|
|
Города и другие населенные пункты; отдельные промышленные и |
|
|
сельскохозяйственные предприятия; отдельно стоящие здания с |
350 |
|
массовым скоплением людей; железнодорожные станции; |
||
|
||
аэропорты; морские и речные порты и пристани |
|
|
|
|
|
Железные дороги общей сети (на перегонах) и автодороги I-III |
250 |
|
категорий, параллельно которым прокладывается трубопровод |
||
|
||
|
|
|
Отдельно стоящие нежилые и подсобные строения; устья |
|
|
бурящихся и эксплуатируемых нефтяных, газовых и артезианских |
200 |
|
скважин; автомобильные дороги IV, V, III-п и IV-п категорий, |
||
|
||
параллельно которым прокладывается трубопровод |
|
|
|
|
|
Кабели междугородной связи и силовые электрокабели |
10 |
|
|
|
|
Притрассовые постоянные дороги, предназначенные только для |
не менее |
|
обслуживания трубопроводов |
10 |
|
|
|
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
В охранных зонах трубопроводов запрещается производить всякого рода действия, могущие нарушить нормальную эксплуатацию трубопроводов либо привести к их повреждению, в частности:
перемещать, засыпать и ломать опознавательные и сигнальные знаки,
контрольно-измерительные пункты;
открывать люки, калитки и двери необслуживаемых усилительных пунктов кабельной связи, ограждений узлов линейной арматуры, станций катодной
идренажной защиты, линейных и смотровых колодцев и других линейных устройств, открывать и закрывать краны и задвижки, отключать или включать средства связи, энергоснабжения и телемеханики трубопроводов;
устраивать всякого рода свалки, выливать растворы кислот, солей и щелочей;
разрушать берегоукрепительные сооружения, водопропускные устройства, земляные и иные сооружения (устройства), предохраняющие трубопроводы от разрушения, а прилегающую территорию и окружающую местность - от аварийного разлива транспортируемой продукции;
бросать якоря, проходить с отданными якорями, цепями, лотами,
волокушами и тралами, производить дноуглубительные и землечерпальные работы;
разводить огонь и размещать какие-либо открытые или закрытые источники огня.
Таблица 1.7 – Минимальные расстояния от КС и ГРС газопровода до объектов
Расстояние,
Объекты, здания и сооружения
м
Города и другие населенные пункты; отдельные промышленные и
сельскохозяйственные предприятия; отдельно стоящие здания с
700
массовым скоплением людей; железнодорожные станции;
аэропорты; морские и речные порты и пристани
