Лекция 2. Научные основы дактилоскопии
Внутренний рисунок расположен в центральной части узора и окружен наружным рисунком. В дуговых узорах отсутствует внутренний рисунок. Этот узор образуется только хорошо выраженными потоками (верхним
инижним) папиллярных линий. В петлевых и завитковых узорах имеется
инаружный и внутренний рисунок. Характерным для этих двух узоров, является наличие дельты (рис. 8)
Дельта — участки узора, где сходятся нижние, верхние и центральный потоки, образуя характерный рисунок, треугольной формы, напоминающий заглавную греческую букву «дельта».
Рукава дельты — участки, расходящиеся от точки встречи папиллярных линий.
Взависимости от особенностей взаиморасположения рукавов дельты
сее внутренней стороной, различают следующие виды дельт: открытые, полузакрытые и закрытые. Как правило, у петлевых узоров бывает одна дельта, у завитковых — две (иногда может быть и 3–4).
1 |
1 |
|
3
3
4
4 4
2
2
Рис. 7. Строение папиллярного узора ногтевой фаланги пальца руки:
1 — верхний поток папиллярных линий наружного рисунка; 2- нижний поток папиллярных линий наружного рисунка; 3 — внутренний поток папиллярных линий с центральным рисунком; 4 — дельта папиллярного узора.
56
2.6. Строение пальцевых узоров
А |
Б |
2
3
а
1
1 |
2 |
2а
В
Рис. 8. Строение и виды дельт папиллярного узора:
А — строение дельты: 1 — рамочная часть; 2 — верхний рукав; 2а — нижний рукав; 3 — внутренняя сторона дельты; Б — виды дельт: 1 — дельта с разобщенными рукавами;
2 — дельта с замкнутыми рукавами.
В. Определение исходной точки в расположении дельт папиллярных узоров.
В зависимости от месторасположения дельт в узоре выделяют:
внутренняя |
→ образована папиллярными линиями внутреннего рисунка |
дельта |
|
|
|
внешняя |
→ образована папиллярными линиями, лежащими на грани- |
дельта |
це между внутренним и наружным рисунками |
|
|
смешанные |
→ образованы папиллярными линиями наружного и вну- |
дельты |
треннего рисунка узора |
|
|
57
Лекция 2. Научные основы дактилоскопии
Трирадиус — место схождения трех групп параллельно расположенных папиллярных линий. Трирадиусы имеются в центральной части ладони и на ступне ноги.
Зоны — участки на ладонной поверхности руки, на которых папиллярные линии отличаются по своему строению, в специальной литературе их принято называть зонами (рис. 9). Такое выделение оправдано, так как позволяет, например, определить участок ладони, которым оставлен след, что удобно для его описания в заключении экспертизы.
Зоны ладонной поверхности:
Гипотенарная |
→ расположена на возвышении |
Часто встречаются за- |
зона |
ладони под мизинцем (напротив |
витковые узоры |
|
большого пальца) |
|
|
|
|
Тенар I |
→ возвышение, образованное |
Встречаются петлевые |
|
группой мышц двигающих боль- |
и завитковые узоры |
|
шой палец |
|
|
|
|
Тенар II |
→ возвышение между указатель- |
Преобладают дуговые |
|
ным и средним пальцем |
узоры |
|
|
|
Тенар III |
→ участок расположен между |
Завитковые узоры |
|
средним и безымянным пальцем |
|
|
|
|
Тенар IV |
→ участок, расположенный между |
Петлевые узоры |
|
безымянным пальцем и мизинцем |
|
|
|
|
2.7. детали (частные признаки) папиллярных линий
В криминалистической литературе имеется достаточно много классификаций деталей папиллярных линий. Основополагающей признана система, предложенная Г.Л. Грановским, строящаяся на 10 основных деталях1. Более дробная, состоящая из 44 видов деталей и 9 дополнительных особенностей, классификационная система была предложена Л.Г. Эджубовым2. Эта система включает следующие детали папиллярного узора: начало линии; окончание; слияние, раздвоение (разветвление); точка; короткая линия (обрывок); глазок круглый; глазок удлиненный; глазок треугольный; крючок-слияние; крючок-разделение; мостик нисходящий; мостик восходящий; проходящая линия нисходящая; проходящая линия восходящая; тройное слияние; тройное разветвление; пересечение линий и др.
1 См. подробнее: Грановский Г. Л. Указ. соч.
2 См. подробнее: Эджубов Л.Г. Статистическая дактилоскопия. М., 1999.
58
2.7. Детали (частные признаки) папиллярных линий
16
15
14
13
12
11
|
1 |
|
б |
|
|
а |
|
|
2 |
||
в |
дг
|
|
I |
|
||||
|
|
3 |
|||||
|
|
|
|
|
|
|
|
|
|
е |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
II |
|||||
з |
III ж |
|
|
|
|
|
|
|
|
|
|
|
5 |
||
|
|
|
|
|
|||
6
102 |
|
9 |
|
8 |
|
7 |

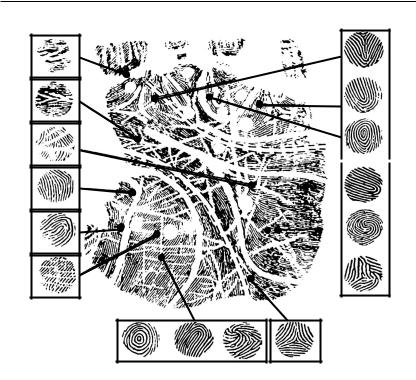

Рис. 9. Зоны ладонной поверхности:
гипотенар; тенар I; тенар II; тенар III; тенар IV
I — подпальцевый участок (тенар II, тенар III, тенар IV): а — трехлучевое образование — трирадиус; б — межпальцевые петлевые узоры; в — подпальцевые петлевые узоры; г — дугообразный поток папиллярных линий; д — нижний поток папиллярных линий; 1–3 — подпальцевые участки с возможным наличием узоров дугового, петлевого и завиткового типов;
II — ульнарный участок (гипотенар): е — разделение потоков папиллярных линий; 4–6 — участок с возможным наличием узоров петлевого, завиткового или аномального типа;
III — радиальный участок (тенар I): ж — поток папиллярных линий серпообразной формы; з — поток папиллярных линий прямолинейной формы; 7 — участок
свозможным наличием трехлучевого образования — трирадиуса; 8–10 — участок
свозможным наличием узоров петлевого, завиткового или аномального типа; 11 — складки-морщины; 12 — участок с возможным наличием узоров петлевого типа; 13 — поток папиллярных линий угловатой формы; 14, 15 — флексорные линии; 16 — межфаланговая складка.
59
Лекция 2. Научные основы дактилоскопии
Некоторые папиллярные узоры имеют необычное строение (см. рис. 10, схему 1).
Наряду с указанными деталями папиллярных линий, при идентификации могут быть использованы морщины, флексорные и белые линии.
Флексорные линии — это крупные сгибательные складки кожи, расположенные на ладонях и между фалангами пальцев.
11
10
1
9 |
2 |
|
8
3
7
4
6
5
Рис. 10. Детали папиллярного узора:
1 — фрагмент папиллярной линии; 2 — начало папиллярной линии; 3 — глазок; 4 — разветвление папиллярной линии; 5 — крючок; 6 — мостик;
7 — островок; 8 — папиллярная точка; 9 — окончание папиллярной линии; 10 — слияние папиллярной линии; 11 — тонкие межпапиллярные линии.
