4. Капитальный ремонт

Проводится путем вскрытия электрооборудования, его полной проверки с осмотром всех деталей. Включает в себя испытания, измерения, ликвидацию выявленных неисправностей, вследствие которых выполняется модернизация электрооборудования. В результате капитального ремонта происходит полное восстановление технических параметров устройств.

Проведение капитального ремонта возможно только после межремонтного этапа. Для его проведения необходимо выполнить следующее:

• Составить графики производства работ;

• Провести предварительный осмотр и проверку;

• Подготовить документы;

• Подготовить инструменты и необходимые сменные запчасти;

• Выполнить противопожарные мероприятия.

Капитальный ремонт включает в себя:

• Замену или восстановление изношенных механизмов;

• Модернизацию каких-либо механизмов;

• Выполнение профилактических проверок и измерений;

• Осуществление работ, связанных с устранением небольших повреждений.

Неисправности, обнаруженные во время проверки оборудования, устраняются при последующем ремонте. А поломки, имеющие аварийный характер, ликвидируются немедленно.

Каждый отдельный вид оборудования обладает своей периодичностью проведения планово-предупредительного ремонта, который регламентируют Правила технической эксплуатации. Все мероприятия отражаются в документации, ведется строгий учет наличия оборудования, а также его состояния. Согласно утвержденному годовому плану создается номенклатурный план, где отражается проведение капитальных и текущих ремонтов. Перед тем, как начать текущий или капитальный ремонт, необходимо уточнять дату установки электрооборудования на ремонт.

График года планово-предупредительного ремонта – это основание, служащее для составления плана-сметы года, разрабатываемая 2 раза в год. Сумму года плана-сметы разбивают по месяцам и кварталам, все зависит от периода выполнения капитального ремонта.

На сегодняшний день для системы планово-предупредительного ремонта оборудования чаще всего применяют вычислительную и микропроцессорную технику (конструкции, стенды, установки для проведения диагностик и испытаний), которая влияет на предотвращение износа оборудования, понижение расходов на ремонт

, а также способствует увеличению эффективности эксплуатации.

Для своевременного проведения очередных ремонтных работ по системе ППР на предприятиях составляется график ремонта оборудования на планируемый год.

График планово - предупредительного ремонта электрооборудования составляется для каждой единицы оборудования в отдельности.

При составлении годового графика необходимо исходить из равномерного распределения всех ремонтных работ по месяцам года. План - график ППР составляется на основании данных о периодичности ремонтов. Продолжительности межремонтного цикла и межремонтных периодов.
Вопросы для закрепления теоретического материала к практическому занятию:

1.
   Что предусматривает ППР ?

2.
   Дайте характеристику межремонтного этапа.

3.
   Охарактеризуйте планово-предупредительный текущий ремонт электрооборудования.

4.
   В каких случаях проводится этап средний?

5.
   Когда проводится капитальный ремонт?


Задания к практическому занятию:

1.


   1.

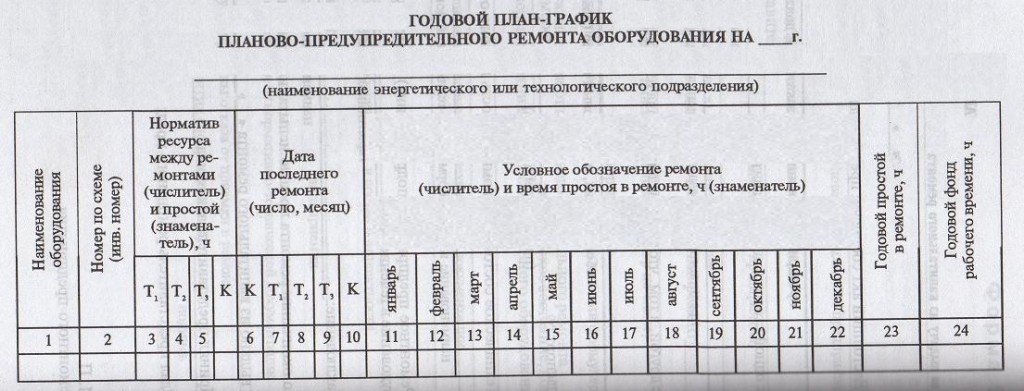

      Составить годовой план – график ППР электрооборудования по форме:


Инструкция по выполнению практического занятия:

1.


   1.
      Для составления годового графика планово-предупредительного ремонта (графика ППР) электрооборудования нам понадобятся нормативы периодичности ремонта оборудования. Эти данные можно найти в паспортных данных завода-изготовителя на электрооборудование, если завод это специально регламентирует, либо использовать справочник «Система технического обслуживания и ремонта энергетического оборудования».

   2.
      В графе 1 указывается наименование оборудования, как правило, краткая и понятная информация об оборудовании, например название и тип, мощность, фирма изготовитель и т.д.

   3.
      Графа 2 – номер по схеме (инвентарный номер): номера из электрических однолинейных схем или из технологических.

   4.
      В графах 3-5 указываются нормативы ресурса между капитальными ремонтами и текущими.

   5.
      В графах 6-10 указываются даты последних капитальных и текущих ремонтов.

   6.
      В графах 11-22, каждая из которых соответствует одному месяцу, условным обозначением указывают вид ремонта: К – капитальный, Т – текущий.

   7.
      В графах 23 и 24 соответственно записываются годовой простой оборудования в ремонте и годовой фонд рабочего времени.

   8.
      Предположим, что у нас в электрохозяйстве, в корпусе 541, есть:


1) масляный трансформатор трехфазный двухобмоточный (Т-1 по схеме) 6/0,4 кВ, 1000 кВА;

2) электродвигатель насоса, асинхронный (обозначение по схеме Н-1), Рн=125 кВт;
Шаг 1. Вносим в пустую форму графика ППР наше оборудование.




Шаг 2. На этом этапе определяем нормативы ресурса между ремонтами и простоя:

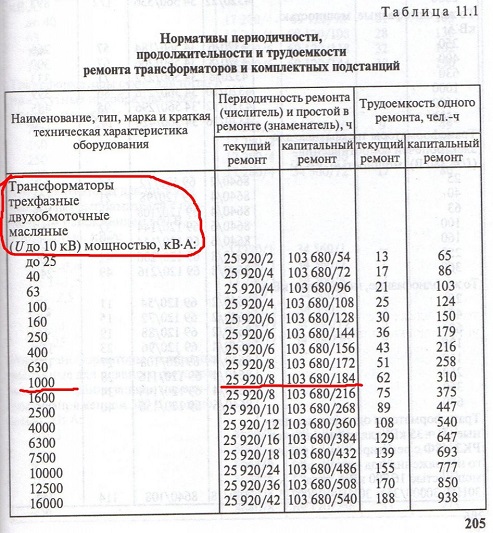

а) Для нашего трансформатора: открываем справочник стр.205 и в таблице «Нормативы периодичности, продолжительности и трудоемкости ремонта трансформаторов и комплектных подстанций» находим описание оборудование, которое подходит к нашему трансформатору. Для своей мощности 1000 кВА выбираем значения периодичности ремонта и простоя при капитальном и текущем ремонтах, и записываем их в свой график.

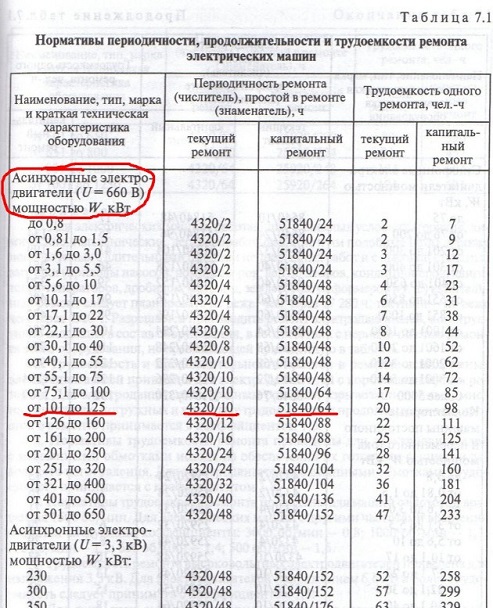

б) Для электродвигателя по той же схеме – стр.151 Таблица 7.1 (смотри рисунок).

Найденные нормативы в таблицах переносим в наш график ППР:




Шаг 3. Для выбранного электрооборудования нам необходимо определиться с количеством и видом ремонтов в предстоящем году. Для этого нам необходимо определиться с датами последних ремонтов – капитального и текущего. Предположим, мы составляем график на 2011 год. Оборудование действующее, даты ремонтов нам известны. Для Т-1 капитальный ремонт проводился в январе 2005 года, текущий – январь 2008 года. Для двигателя насоса Н-1 капитальный – сентябрь 2009, текущий – март 2010 года. Вносим эти данные в график.



Определяем когда и какие виды ремонта предстоят трансформатору Т-1 в 2011 году. Как мы знаем в году 8640 часов. Берем найденный норматив ресурса между капитальными ремонтами для трансформатора Т-1 103680 ч и делим его на количество часов в году 8640 ч. Производим вычисление 103680/8640 = 12 лет. Таким образом, следующий капитальный ремонт должен проводиться через 12 лет после последнего капитального ремонта, а т.к. последний был в январе 2005 г., значит, следующий планируем на январь 2017 года. По текущему ремонту тот же принцип действия: 25920/8640=3 года. Последний текущий ремонт производился в январе 2008, т.о. 2008+3=2011. Следующий текущий ремонт в январе 2011 года, именно на этот год мы и составляем график, следовательно, в графе 8 (январь) для трансформатора Т-1 вписываем «Т».

Для электродвигателя получаем; капитальный ремонт проводится каждые 6 лет и планируется на сентябрь 2015 года. Текущий проводится 2 раза в год (каждые 6 месяцев) и, согласно последнему текущему ремонту планируем на март и сентябрь 2011 года. Важное замечание: если электрооборудование вновь монтируемое, то все виды ремонта, как правило, «пляшут» от даты ввода оборудования в эксплуатацию.

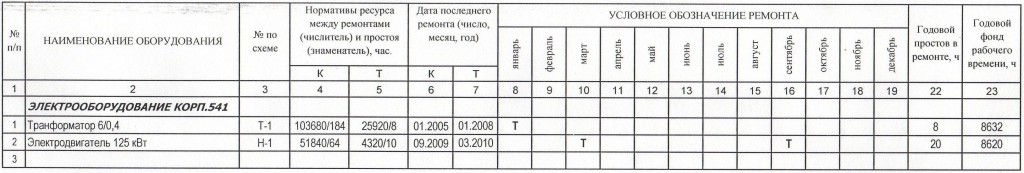

Наш график приобретает следующий вид:

Шаг 4. Определяем годовой простой в ремонте. Для трансформатора он будет равен 8 часам, т.к. в 2011 году мы запланировали один текущий ремонт, а в нормах ресурса на текущий ремонт в знаменателе стоит 8 часом. Для электродвигателя Н-1 в 2011 году будет два текущих ремонта, норма простоя в текущем ремонте – 10 часов. Умножаем 10 часов на 2 и получаем годовой простой равный 20 часам. В графе годового фонда рабочего времени указываем количество часов, которое данное оборудование будет находиться в работе за вычетом простоев в ремонте. Получаем окончательный вид нашего графика.

Важное замечание: на некоторых предприятиях, энергетики в своих годовых графиках ППР вместо двух последних граф годового простоя и годового фонда указывают только одну графу – «Трудоемкость, чел*час». Эта трудоемкость считается по количеству единиц оборудования и нормам трудоемкости одного ремонта. Такая схема удобна при работе с подрядными организациями, выполняющими ремонтные работы.

Не стоит забывать, что даты ремонтов необходимо согласовывать с механической службой и при необходимости службой КИПиА, а также с другими структурными подразделениями, имеющим непосредственное отношение к ремонту и обслуживанию смежного оборудования.
Порядок выполнения отчета по практическому занятию:

Отчет по практическим занятиям оформляется в тетрадях для практических занятий и должен содержать:

- необходимые таблицы, расчеты, выводы в соответствии с целью практического занятия.

Учитывая подготовку, выполнение практического занятия и ответы на вопросы по итогам выполнения работ, выставляются оценки в дорожной карте по каждой специальности.

Отчеты по всем выполненным работам хранятся у преподавателя в течение года. Лучшие отчеты используются в работе преподавателя.

Практическое занятие №2

Составление дефектной ведомости на капитальный ремонт
Цель работы: составить дефектную ведомость на капитальный ремонт.
Обеспеченность занятия

Раздаточные материалы: данные методические рекомендации.
Краткие теоретические материалы по теме практического занятия:

Все электрооборудование требует периодического ремонта, причем ремонт подразделяется, согласно Правилам технической эксплуатации электроустановок потребителей (ПТЭЭП), на текущий, плановый и капитальный. Качественное выполнение всех видов ремонта и обслуживания, а также профилактические испытания оборудования – гарантия долгой и безопасной работы электрических установок и кабельных линий. Помимо указанных видов ремонта, существует понятие межремонтного обслуживания. Межремонтное обслуживание включает в себя мелкий ремонт электрооборудования и эксплуатационный уход. В текущем ремонте под эксплуатационным уходом понимается регулярный наружный осмотр, обтирка и чистка оборудования, смазка движущихся частей и иные работы, необходимые для безупречного функционирования механизмов, электроизмерения параметров и проверка характеристик элементов электроустановок. Мелкий ремонт электрооборудования включает в себя протяжку болтовых соединений, регулировки подвижных частей электрооборудования, подкручивание креплений, замену мелких деталей и аналогичные работы.
