Исходные данные для расчета ЭП приведены в табл. П.9.

Таблица П.9

35

Продолжение табл. П .9

36

Тема 10. Следящая система с комбинированным управлением

Описание следящей системы.

Рис. П.10

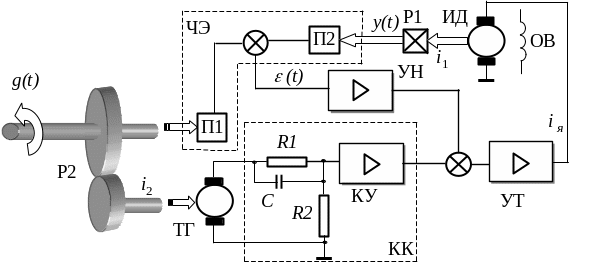

Функциональная схема следящей системы (СС) изображена на рис. П.10.

В состав СС входят (рис. П.10): чувствительный элемент (ЧЭ) для измерения сигнала рассогласования (ошибки) : потенциометрические датчики углового перемещения П1, П2; кинематические механизмы с редукторами Р1, Р2; исполнительный электродвигатель (ИД) постоянного тока с независимым возбуждением от обмотки возбуждения (ОВ); тахогенератор постоянного тока (ТГ); компенсирующий контур с фильтром и корректирующим усилителем (КК, КУ); усилители напряжения и тока (УН, УТ).

С ледящая система предназначена для воспроизведения заданных угловых перемещений g(t). В данной СС использован принцип комбинированного регулирования, позволяющий обеспечить независимость ошибки от изменения формы сигнала g(t) в переходном

37

и установившемся режимах, зависящей от производных по времени g(t). На практике в большинстве случаев достаточно учитывать две первых производных.

В системах комбинированного управления принцип инвариантности осуществлен путем введения канала компенсации задающего воздействия на вход усилителя тока (УТ). Компенсирующий контур включает в себя кинематический механизм с редуктором Р2 для передачи задающего воздействия (углового перемещения g(t)) на ротор тахогенератора (ТГ), дифференцирующее звено (резисторы R1, R2 и конденсатор С) и активный фильтр на базе корректирующего усилителя (КУ) постоянного тока.

Структура и параметры дифференцирующего звена, КУ подлежат расчету из условий инвариантности ошибки относительно изменений сигнала на входе системы g(t), при этом комбинированная система должна быть эквивалентна обычной системе с астатизмом (23)-го порядка при воспроизведении изменений сигнала g(t) с ненулевыми производными g'(t) и g"(t).

Внимание! Для выполнения предварительного расчета комбинированной СС рекомендуется использовать метод расчета, изложенный в гл. 6 [3].

Исходные данные для расчета СС приведены в табл. П.10.

38

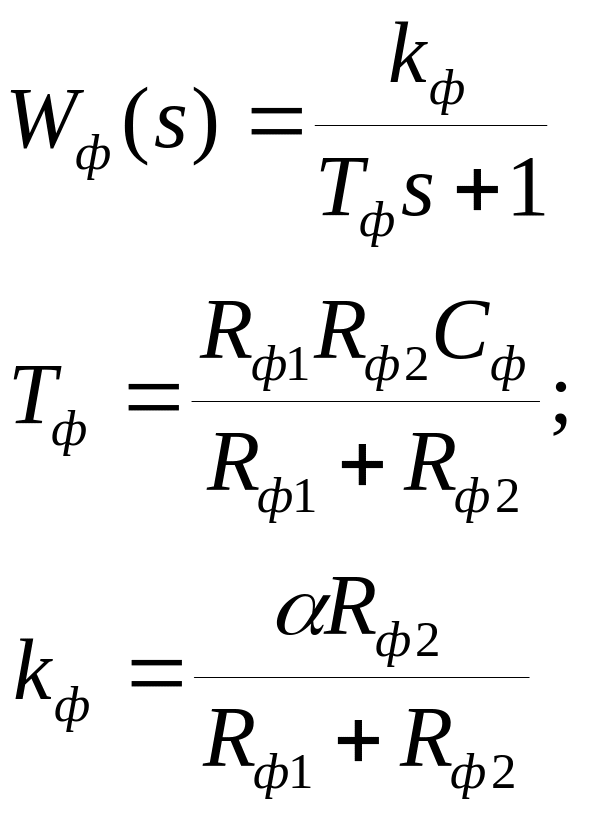

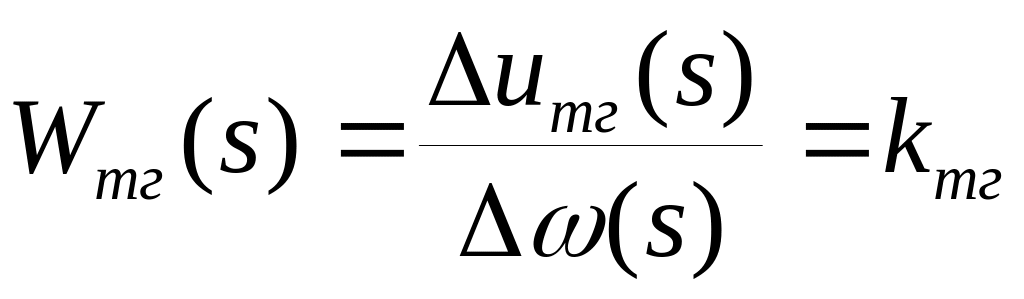

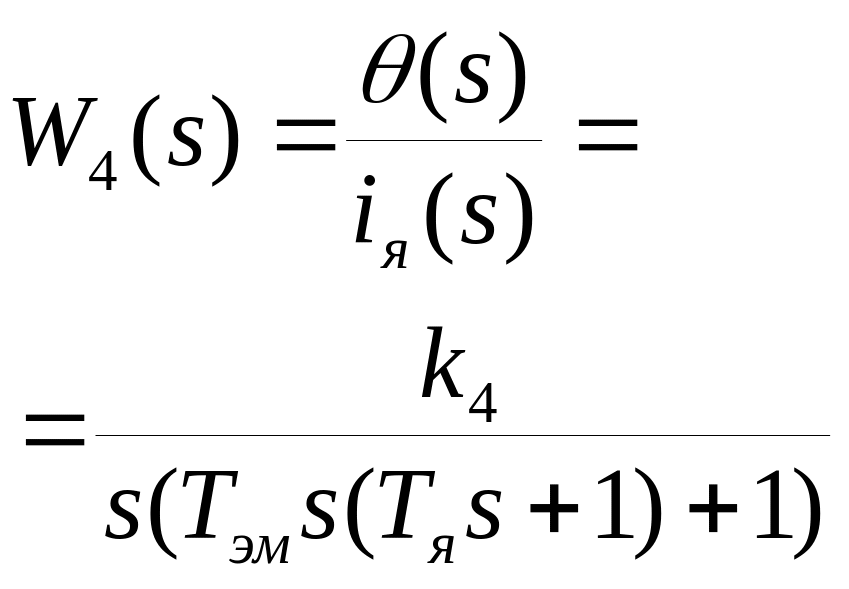

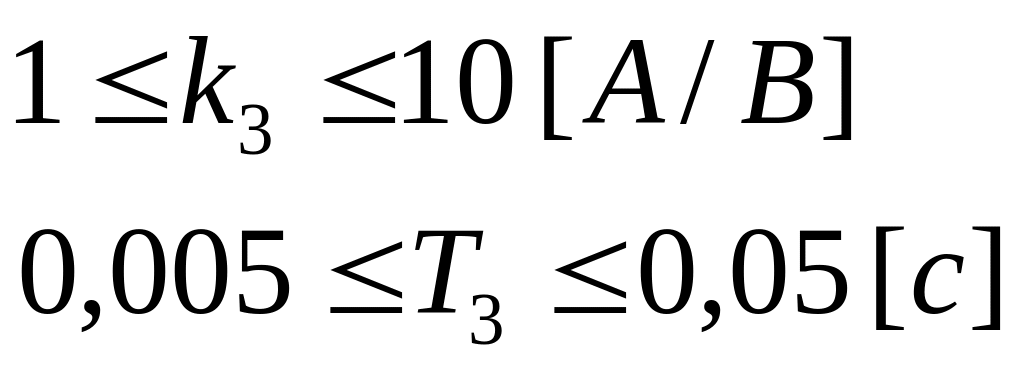

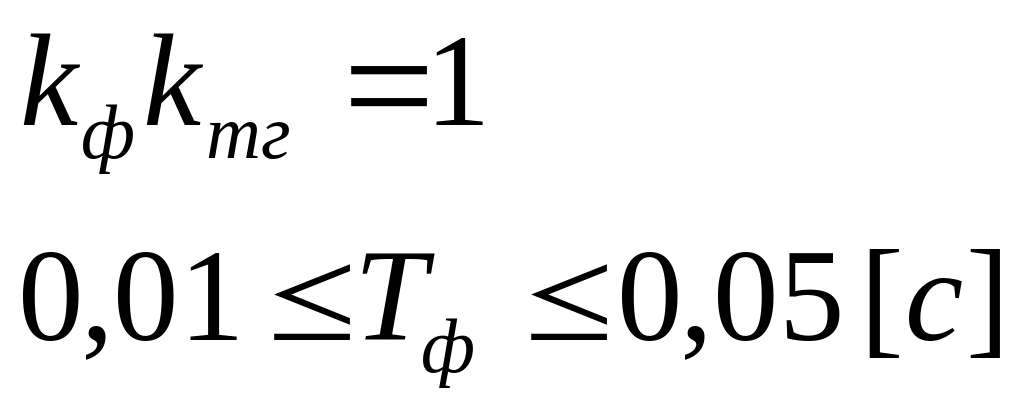

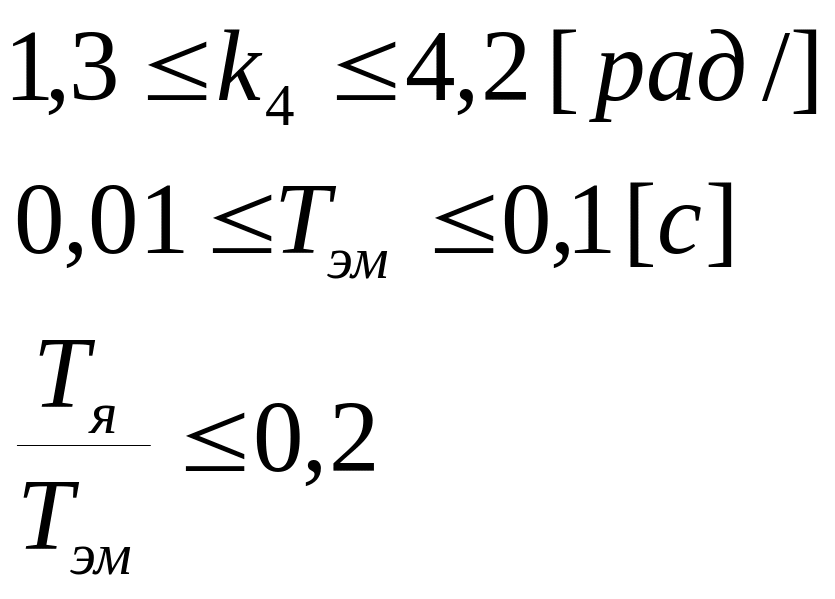

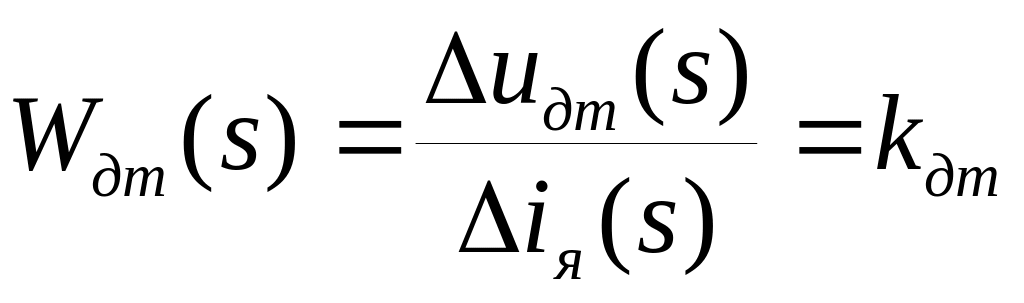

Таблица П.10

39

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Расчет автоматических систем: учеб. пособие для вузов / под ред. А.В.Фатеева. М.: Высш. шк., 1973. Гл. 3,4,7.

2. Башарин А.В. Управление электроприводами: учеб. пособие для вузов / А.В.Башарин, В.А.Новиков, Г.Г. Соколовский. Л.: Энергоиздат, 1982. П. 1.3, 2.2, 7.4.

3. Основы проектирования следящих систем / под ред. Н.А. Лакоты. М.: Машиностроение, 1978. Гл.6.

4. Промышленные приборы и средства автоматизации: Справочник / В.Я. Баранов, Т.Х. Безновская, В.А. Бек и др.; под общ.ред. В.В.Черенкова. Л.:Машиностроение,1987. 847 с.

5. Коновалов Л.И. Элементы и устройства электроавтоматики / Л.И.Коновалов, Д.П.Петелин. Изд. 2-е. М.: Высш. школа, 1985. 216 с.

СОДЕРЖАНИЕ

Введение 1

Общие рекомендации к предварительному расчету 2

Общие рекомендации к компьютерному моделированию 7

Приложение 9

Библиографический список……………………………………40

40
