3.Результаты выполнения подготовительного задания.

4.Данные расчетов и измерений.

5.Краткие выводы по результатам работы.

Контрольные вопросы

1.Перечислите разновидности пробоев и механизм их возникновения.

2.Поясните принцип действия стабилитрона.

3.Каково назначение резистора R2 в схеме на рис. 2.2?

4.Перечислите основные разновидности стабилитронов.

5.Чем определяется величина напряжения стабилизации?

14

Лабораторная работа № 3 Исследование статических характеристик биполярного

транзистора в схеме с общим эмиттером

Цели работы:

1.Углубление и расширение теоретических знаний по физическим основам полупроводниковой электроники и работы биполярных транзисторов.

2.Знакомство с конструкцией транзисторов различного назначения.

3.Освоение методики снятия вольт-амперных характеристик (ВАХ).

4.Освоение графоаналитического метода расчета основных статических параметров.

Состав используемого оборудования:

1.Источник питания постоянного напряжения 0...15 В.

2.Вольтметры постоянного напряжения.

3.Амперметры постоянного тока.

4.Стенд лабораторный с исследуемыми биполярными транзисторами типа КТ3102.

5.Соединительные провода.

Подготовительное (домашнее) задание

1.Записать название, цель работы.

2.Зарисовать измерительную схему.

3.Изучить ВАХ транзистора в схеме с общим эмиттером

иосновные статические характеристики.

Краткие теоретические сведения Биполярным транзистором называют полупроводниковый

прибор, состоящий из трех областей с чередующимися типами электропроводности и предназначенный для усиления сигнала.

Биполярный транзистор представляет собой полупроводниковый кристалл, в котором созданы три области

15

с различной электропроводностью. Соответственно, различают транзисторы nрn и pnp – типа.

Средняя область транзистора называется базой, одна крайняя область – эмиттером, вторая – коллектором. Таким образом в транзисторе имеются два рnперехода: эмиттерный

– между эмиттером и базой и коллекторный – между базой и коллектором (рис. 3.1).

В зависимости от того, какой из выводов является общим для входной и выходной цепей, различают три схемы включения транзистора: с общей базой (ОБ), общим эмиттером (ОЭ), общим коллектором (ОК) (рис. 3.2).

Входная, или управляющая, цепь служит для управления работой транзистора. В выходной, или управляемой, цепи получаются усиленные колебания. Источник усиливаемых колебаний включается во входную цепь, а в выходную включается нагрузка.

Рассмотрим принцип действия транзистора на примере транзистора рnр – типа, включенного по схеме с общей базой

(ОБ).

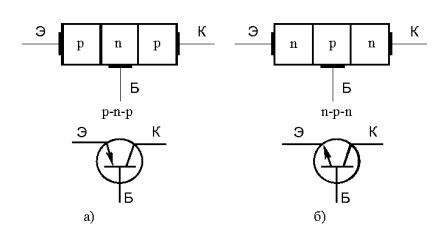

Рис. 3.1. Структура и условно-графическое обозначение транзисторов pnp (а) и npn (б) типа

16

Внешние напряжения двух источников питания подключают к транзистору таким образом, чтобы обеспечивалось смещение эмиттерного перехода в прямом направлении, а коллекторного перехода – в обратном направлении.

Выходной ток транзистора зависит от входного тока. Поэтому транзисторприбор, управляемый током.

Для транзисторов nрn и pnp в схемах включения изменяются лишь полярности напряжений и направление токов. При любой схеме включения транзистора, полярность включения источников питания должна быть выбрана такой, чтоб эмиттерный переход был включен в прямом направлении, а коллекторный – в обратном.

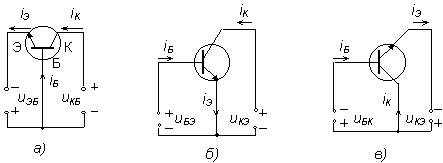

Рис. 3.2. Схемы включения биполярного транзистора: с общей базой – ОБ (а), с общим эмиттером – ОЭ (б), с общим

коллектором – ОК (в).

Статическим режимом работы транзистора называется режим при отсутствии нагрузки в выходной цепи.

Статическими характеристиками транзисторов называют графически выраженные зависимости напряжения и тока входной цепи (входные ВАХ) и выходной цепи (выходные ВАХ). Вид характеристик зависит от способа включения транзистора.

Всего таких характеристик три:

- входная, представляющая собой зависимость входного тока от входного напряжения,

17

-выходная, представляющая собой зависимость выходного тока от выходного напряжения и

-проходная (сквозная), представляющая собой зависимость выходного тока от входного напряжения.

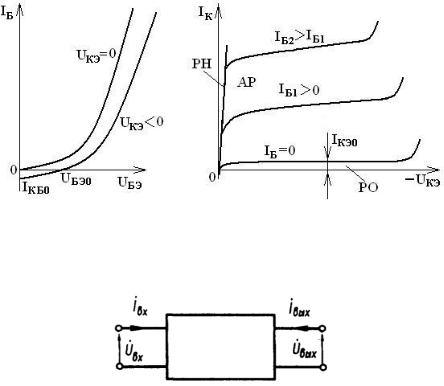

Для схемы включения ОЭ эти характеристики приобретут следующий вид (рис. 3.3):

-входная характеристика: Iб = f(Uбэ);

-выходная характеристика: Iк = f(Uкэ);

-сквозная характеристика: Iк = f(Uбэ);

Рис. 3.4. Представление транзистора в виде линейного четырехполюсника

Транзисторный каскад усиления как четырехполюсник (рис. 3.4) описывают при помощи совокупности четырех характеристик, называемых h-параметрами. В системе h-
