Материал: Методические указания к практическим работам по дисциплине “Моделирование и оптимизация тепловых характеристик конструкций при проектировании РЭС”. Турецкий А.В., Ципина Н.В

4. Контрольные вопросы по практической работе №2

1.Каким образом происходит моделирование температурных полей в режимах системы Pro/Engineer, Creo/Simulate, SolidWorks ?

2.Каковы результаты моделирования?

3.В каком редакторе задают температуру окружающей среды и коэффициент конвекции.

Практическая работа № 3

РЕШЕНИЕ ЗАДАЧ МОДЕЛИРОВАНИЯ ТЕМПЕРАТУРНЫХ РЕЖИМОВ И ВЫБОР ТИПА

РАДИАТОРОВ

1.Цель практической работы: овладение навыками решение задач моделирования температурных режимов и выбор типа радиаторов.

2.Пояснения к работе:

2.1 Обзор механизмов теплопередачи Существуют три механизма теплопередачи, позволяю-

щих не допустить перегрев конструкции модулей сверх значений, указанных в их технической документации:

-излучение;

-теплопроводность;

-конвекция.

Теплопередача излучением осуществляется посредством электромагнитных волн, которые излучают тела, нагретые до температуры выше окружающей среды. Для такого способа теплообмена не требуется промежуточное вещество, излучение осуществляется даже в вакууме. Интенсивность излучения зависит от степени черноты тела: предметы с темной поверхностью сильнее излучают (и поглощают) энергию, чем со светлой, по-

9

этому черные, матовые поверхности теплоотводов поверхностей почти всегда предпочтительнее светлых и блестящих.Исключение составляют случаи, когда в непосредственной близости от теплоотвода располагаются еще более интенсивно греющиеся элементы, тогда черная поверхность радиатора будет, напротив, поглощать внешнее излучение. Теплопередача излучением обычно составляет не более 1/10 части от других способов теплопередачи, поэтому, как правило, расчетом излучения можно пренебречь и считать, что оно обеспечивает некоторый запас по температуре теплоотвода. При отсутствии вблизи модуля питания интенсивно греющихся элементов целесообразно применить химическое или гальваническое чернение его радиатора.

Теплопроводностью называют свойство материала передавать теплоту через свою толщу от более нагретой поверхности к поверхности с меньшей температурой. Показателем эффективности такого способа теплопередачи является коэффициент теплопроводности материала. Коэффициент теплопроводности измеряется в Вт/(м·K) или Вт/(м·°С) и показывает, какое количество тепла проходит вследствие теплопроводности в единицу времени через единицу поверхности теплообмена при падении температуры на 1 градус на единицу толщины материала. Наибольшей теплопроводностью обладают металлы, наименьшей — газы, теплопроводность вакуума равна нулю. В металлах теплопроводность осуществляется главным образом вследствие движения свободных электронов, поэтому лучшие проводники электрического тока одновременно являются и лучшими проводниками тепла.

Конвекция — перенос теплоты в жидкостях или газах потоками самого вещества. Существует естественная конвекция, когда нижние слои вещества при нагревании становятся легче и поднимаются наверх, а верхние слои, наоборот, остывают, становятся тяжелее и опускаются вниз, и вынужденная (принуди-

10

тельная) конвекция, когда перемещение вещества обусловлено действием каких-то внешних сил(вентилятора, насоса и т. п.).

2.3. Выбор типа радиатора

Проанализировав все вышеперечисленные механизмы теплопередачи, для нашей конструкции мы будем использовать пластинчатый радиатор. Это связано в первую очередь с тем, что использование принудительного охлаждения потребовало бы изменение конструкции устройства, частичного схемного изменения и увеличения габаритов, а также повышения шума нашего изделия. В связи с чем было принято решение использовать радиаторы для каждого модуля питания. Ориентировочно, в первом приближении, оценить необходимую площадь поверхности алюминиевого радиатора можно из следующего соотношения: для обеспечения перегрева модуля питания на 35 °С выше температуры окружающей среды потребуется радиатор площадью 20 см2 на каждый ватт рассеиваемой мощности, то есть минимальная площадь алюминиевого радиатора в квадратных сантиметрах равна:

(4)

где Pdiss — мощность тепловых потерь, Вт;

Tmax — максимально допустимая температура корпуса модуля питания, °С;

Tокр — температура окружающего воздуха, °С. В нашем случае:

см2

При компоновке модуля питания в аппаратуре необходимо обращать внимание на правильное расположение его тепло-

11

отводящей системы в пространстве. Естественный или принудительный конвекционный поток воздуха должен беспрепятственно «омывать» теплоотводящую поверхность корпуса или ребра радиатора. При этом более эффективным будет такое расположение теплоотводящих поверхностей, когда нагретый поток воздуха как можно быстрее отводится от места теплообмена. Также, так как наша печатная плата вставляется в корпус, надо учитывать его габариты. В нашем случае высота от верхней части модуля питания до крышки составляет 16 мм, следовательно, по возможности, нам нужен радиатор, который по высоте не превышает указанных значений.

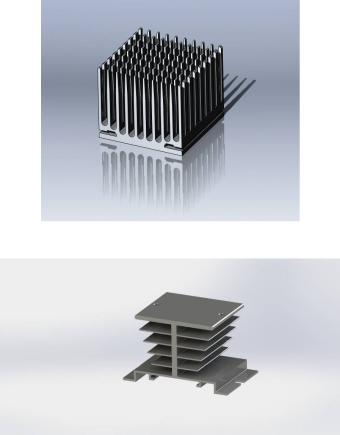

Производитель MeanWell предлагает для данного модуля питания уже готовые радиаторы различных типов. Радиаторы представлены на рисунке 8, 9, 10.

Рис. 8. Простой пластинчатый радиатор

12
