Материал: Методические указания к практическим работам по дисциплине “Моделирование и оптимизация тепловых характеристик конструкций при проектировании РЭС”. Турецкий А.В., Ципина Н.В

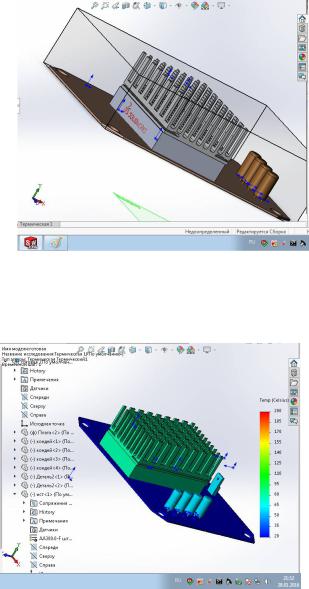

Рис. 11. Модель печатной платы с установленным радиатором
Результаты теплового расчета с радиатором представлены на рисунке 12.
Рис. 12. Результаты теплового расчета с использованием радиатора
14
Как мы видим, благодаря использованию радиаторов, нам удалось снизить температуру от 120 °С до 77 °С, как и требовалось в соответствии с заданием. Помимо этого мы смогли добиться нахождения в температурном диапазоне до +85 °С, в котором модуль питания работает на полную мощность без снижения КПД.
Так же проведем тепловой расчет с использованием радиаторов другого типа.

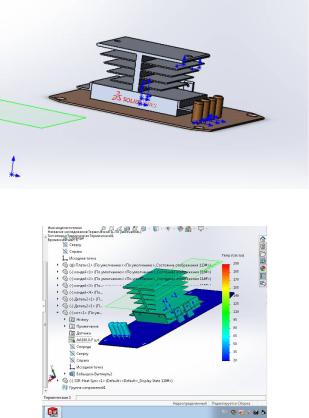

Рис. 13. Внешний вид с использованием сложного пластинчатого радиатора
Рис. 14. Результаты теплового расчета с использованием сложного пластинчатого радиатора
15

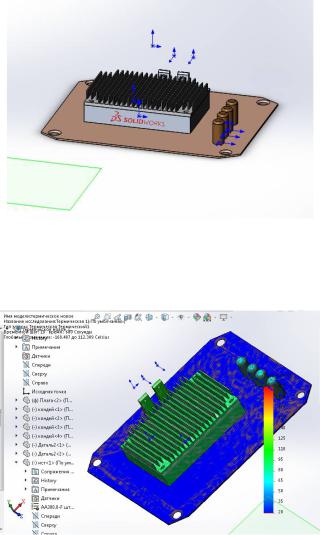

Рис. 15. Внешний вид с использованием простого пластинчатого радиатора
Рис. 16. Результаты теплового расчета с использованием простого пластинчатого радиатора
16
3. Задание:
3.1.Провести анализ моделирования температурных ре-
жимов.
3.2.Выбрать типа радиаторов для наиболее теплонагруженного элемента.
3.3.Обосновать выбор материала для транзистора.
4. Контрольные вопросы по практической работе № 3
1.Каковы механизмы теплопередачи?
2.Каковы особенности выбора типа радиатора?
Указания по оформлению отчета
Отчет о выполненной работе должен содержать:
-наименование практических работ и ее цель;
-ход и результаты выполнения практического зада-
ния, где приводятся результаты работы.
Отчет завершается кратким перечнем приобретенных при выполнении практических работ знаний и навыков и выводами о результатах работы.
Все записи в отчете должны производится в соответствии с ГОСТ 7.32-81.
17
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1.Дульнев, Г. Н. Тепло- и массообмен в радиоэлектронной аппаратуре [Текст]: учеб. пособие/ Г.Н. Дульнев. - М.:
Высш. шк., 1984. – 247 с.
2.Роткоп, Л. Л. Обеспечение тепловых режимов при конструировании радиоэлектронной аппаратуры [Текст] / Л. Л. Роткоп. – М.: Советское радио, 1976. – 472 с.
3.Шуваев, В. А. Методы обеспечения тепловых режимов при проектировании радиоэлектронных средств [Текст]: учеб. пособие / В. А. Шуваев, А.В. Муратов, О.Ю. Макаров. - Воронеж: Изд-во ВГТУ, 2008. - 147 с.
4.Скрипников, Ю. Ф. Радиаторы для полупроводниковых приборов [Текст] / Ю. Ф. Скрипников. – М.: «Энергия», 1973. - 48 с.
5.Дульнев, Г. Н. Методы расчета теплового режима приборов [Текст] / Г. Н.Дульнев, В. Г. Парфенов, А. В. Сигалов.- М.: Радио и связь, 1990. - 312 с.
6.Муратов, А.В. Расчёт теплового режима блока РЭС: методические указания по выполнению практических работ [Текст]: учеб. пособие / А.В. Муратов, Н.В. Ципина. - Воронеж:
Изд-во ВГТУ, 2014. - 27 с.
18
