Материал: Методические указания к практическим занятиям по дисциплине «Детали машин и основы конструирования» для студентов направлений. Жилин Р.А., Рукин Ю.Б

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

Рассчитать болты крепления венца зубчатого колеса с колесным центром (рис. 3); диаметр окружности центров болтов (см. табл. 7), вращающий момент, передаваемый червячным колесом Т (см. табл. 7), коэффициент трения между венцом и центром f = 0,08 , материал болтов — сталь 20. Числом болтов задаться. Затяжка контролируемая. Расчет выполнить для двух случаев установки болтов: 1) без зазора, 2) с зазором.

Рис. 20

Вариант	Диаметр окружности центров болтовD₀, мм	Вращающий момент T, кН *м
1	300	9
2	310	10
3	320	11
4	330	12
5	340	13
6	350	14
7	340	15
8	330	16
9	320	15
10	310	14
11	300	13
12	290	12
13	280	11
14	270	10
15	260	9
16	280	8
17	290	12
18	300	13
19	310	14
20	320	15
21	330	10
22	340	8
23	350	7
24	360	11
25	240	13
26	280	15
27	260	12
28	250	10
29	300	9
30	320	8

Рассчитать болт соединения ухо — серьга (рис. 4), используемого для крепления троса подвески контактной сети. Сила, действующая на соединение, F (см. табл. 8), серьга податливая (легко деформируется силой затяжки болта). Материал болта — см. таблицу 8, коэффициент трения между ухом и серьгой f = 0,2, затяжка неконтролируемая. Расчет выполнить для двух вариантов установки болтов: 1) без зазора, 2) с зазором.

Рис. 21

Вариант	Материал болта	Сила F, кН
1	Ст3	3
2		2
3		1
4		2
5		3
6	Сталь 20	5
7		4
8		6
9		7
10		8
11	Сталь 30	9
12		10
13		9
14		8
15		7
16	Сталь 45	6
17		5
18		4
19		3
20		2
21	Сталь 60Г	1
22		2
23		3
24		4
25		5
26	Сталь 40Х	6
27		7
28		8
29		9
30		3

Проверить правильность выбора болтов крепления днища автоклава (см. рис. 5). Внутренний диаметр прокладки D₁ (см. табл. 9), диаметр центров болтов D₂ (см. табл. 9), рабочее давление в автоклаве q (см. табл. 9), число болтов z (см. табл. 9). Болты М30 из стали Ст3, коэффициент внешней нагрузки 0,5 (прокладка податливая); затяжка неконтролируемая.

Вариант	Диаметр D₁, мм	Диаметр D₂, мм	Давле-ние, МПа	Число болтов
1	520	620	4	36
2	510	610	5	34
3	505	605	6	32
4	500	600	7	30
5	590	690	8	32
6	580	680	9	34
7	570	670	10	36
8	560	660	9	30
9	550	650	8	32
10	540	640	7	30
11	530	630	6	36
12	500	600	5	38
13	490	590	4	30
14	480	580	5	32
15	470	570	6	34
16	480	580	7	30
17	490	590	8	36
18	510	610	9	32
19	520	620	10	36
20	540	640	9	30
21	530	630	8	34
22	550	650	7	32
23	560	660	6	30
24	570	670	5	36
25	580	680	4	38

Выполнить проверочный расчет болтов фланцевого соединения (см. рис. 5), находящегося под действием переменной осевой нагрузки, изменяющейся по отнулевому циклу с амплитудой F(см. табл. 10). Число болтов z (см. табл. 10); болты М20; затяжка неконтролируемая; материал болтов — сталь 20.

Рис. 22

Вариант	Нагрузка F, кН	Число болтов
1	90	24
2	88	26
3	86	24
4	87	26
5	89	22
6	85	20
7	83	24
8	91	26
9	92	28
10	93	30
11	94	24
12	95	22
13	89	24
14	88	20
15	87	26
16	86	24
17	85	22
18	84	20
19	83	24
20	90	26
21	91	22
22	92	24
23	93	20
24	94	26
25	95	24
26	96	22
27	97	26
28	85	20
29	84	22
30	83	24

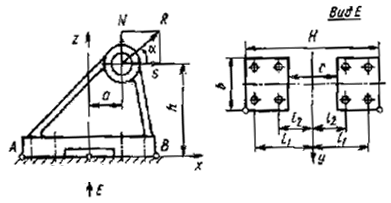

Рассчитать болты крепления кронштейна (см. рис. 6), воспринимающего нагрузку F (см. табл.11), направленную от стыка под углом = 30° к горизонтали. Размеры конструкции: h = 540 мм, с = 300 мм, l₁ = 210 мм, l₂ = а = 0; b = 100 мм, Н = 480 мм, материал болтов – см. таблицу 12, затяжка неконтролируемая.

Рис. 23

Вариант	Материал болта	Нагрузка F, кН
1	Ст3	9
2		8
3		7
4		6
5		5
6	Сталь 20	7
7		8
8		9
9		6
10		5
11	Сталь 30	7
12		8
13		9
14		6
15		5
16	Сталь 45	7
17		8
18		9
19		6
20		5
21	Сталь 60Г	7
22		8
23		9
24		6
25		5
26	Сталь 40Х	7
27		9
28		8
29		7
30		6
