1. Снять циклограмму нагружения и расшифровать.

2. Сделать заключение о годности изделия.

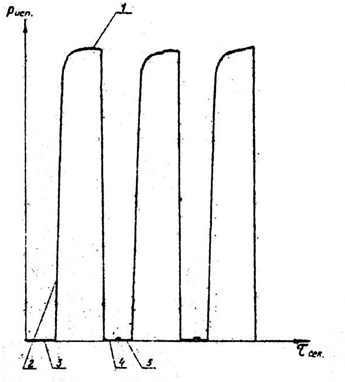

Рис. 7.3. Циклограмма нагружения

1. Время выдержки.

2. Выход на режим.

3. Время заполнения.

4. Слив.

5. Пауза.

Контрольные вопросы

1. С какой целью проводятся испытания на прочность?

2. Назовите основные элементы стенда?

3. Для чего в схеме стенда применяют пневмогидромультипликатор?

4. Назовите по порядку элементы циклограммы?

5. Какие контрольно-измерительные приборы применяют на стенде?

6. Для чего на стенде установлены ЭКМ-1 и ЭКМ-2?

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Горбунов Г.М. Испытания авиационных воздушно- реактивных двигателей/ Г.М. Горбунов, Э.Д Солохин. - М: Машиностроение» 1967. - 256 с.

2. Ильянков А.И. Основы сборки авиационных дви­гателей/ А.И. Ильянков, Н.В.Левит - М.: Машиностроение М.Е., 1987. - 286 с.

3. Никитин А.Н. Технология сборки двигателей летательных аппаратов/ А.Н. Никитин. -М.: Машиностроение, 1982.-268 с.
