Контрольные вопросы

1. Какие поля допусков установлены для нецентрирующих диаметров эвольветных шлицевых соеднений при центрировании по:

а) наружному диаметру;

б) внутреннему диаметру;

в) боковым поверхностям шлицев.

2. Достоинства и недостатки эвольвентных шлицевых соединений.

3. Как осуществляется контроль вала и втулок (ступиц) с эвольвентными шлицами?

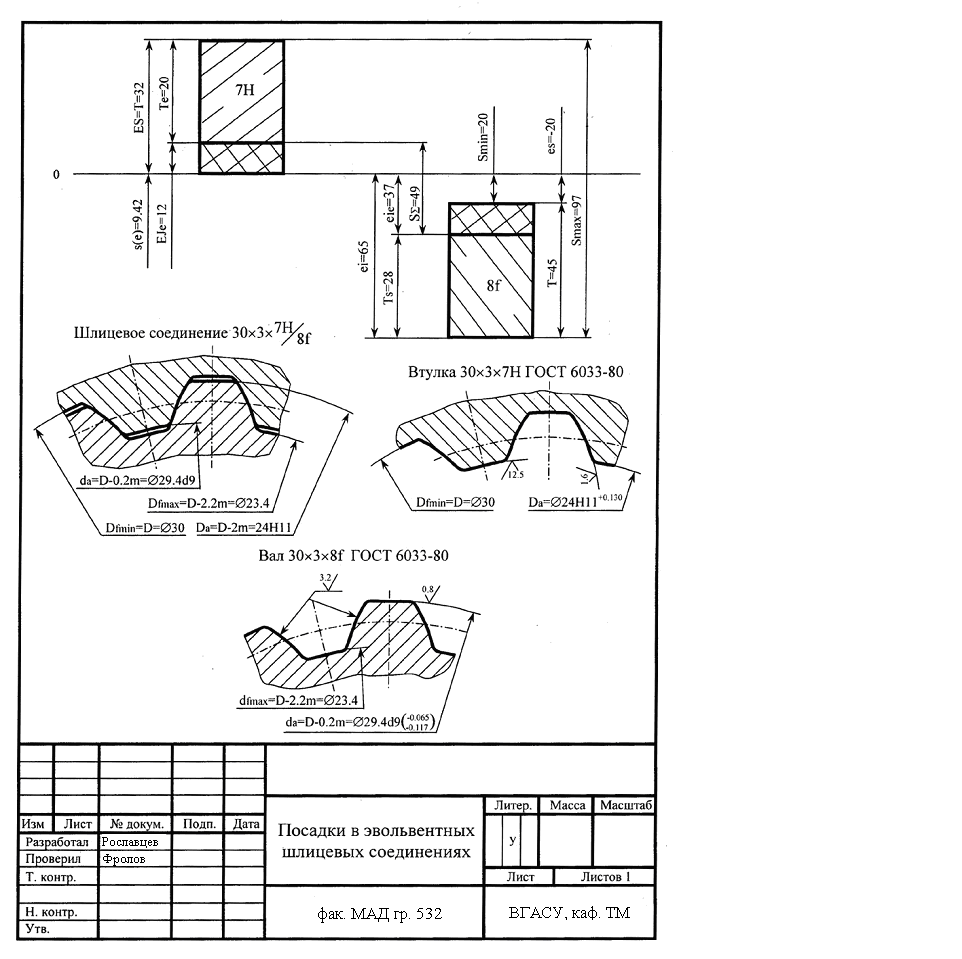

Рис. 26. Схема полей допусков и эскизы эвольвентного шлицевого соединения и его деталей

9. Стандартизация.

К 1992 году относится начало формирования Государственной Системы Стандартизации Российской Федерации (ГСС РФ). Ее составляет комплекс взаимосвязанных основополагающих стандартов:

1. ГОСТ Р 1.0-92.ГСС РФ. Основные положения.

2. ГОСТ Р 1.2-92.ГСС РФ. Порядок разработки государственных стандартов.

3. ГОСТ Р 1.4-93.ГСС РФ. Стандарты отраслей, стандарты предприятий и стандарты научно-технических, инженерных обществ и других общественных объединений. Общие положения.

4. ГОСТ Р 1.5-92.ГСС РФ. Общие требования к построению, изложению, оформлению и содержанию стандартов.

5. ГОСТ Р 1.8-95.ГСС РФ. Порядок разработки и применения межгосударственных стандартов.

6. ГОСТ Р 1.9-92.ГСС РФ. Порядок маркирования продукции и услуг знаком соответствия государственным стандартам.

7. ГОСТ Р 1.10-92.ГСС РФ. Порядок разработки, принятия, регистрации правил и рекомендаций по стандартизации, метрологии, сертификации, аккредитации и информации о них.

Общие организационно-технические правила проведения работ по стандартизации формы и методы взаимодействия предприятий и предпринимателей друг с другом, с государственными органами управления в России регламентируются ГОСТ Р 1.0-92.ГСС РФ.

Основные принципы стандартизации.

Стандартизация как вид деятельности основывается на взаимном стремлении всех заинтересованных сторон, разрабатывающих, изготавливающих и потребляющих продукцию, к достижению согласия между сторонами по управлению многообразием продукции, ее качеству, экономичности, применимости, совместимости и взаимозаменяемости, ее безопасности для окружающей среды, жизни, здоровья и имущества.

Разработка того или иного стандарта определяется его социальной, технической и экономической необходимостью.

При разработке стандартов учитывается принятые международные и региональные стандарты, правила ЕЭК ООН и других международных организаций.

При этом необходимо обеспечить соответствие требований стандартов нормам законодательства; нормам и правилам органов, выполняющих функции государственного контроля и надзора; оптимальность требований, включаемых в стандарты; комплексность стандартизации взаимосвязанных объектов.

Действующие в стране стандарты периодически обновляются путем замены устаревших требований с целью обеспечения их соответствия современным достижениям науки, техники и технологии, передового отечественного и зарубежного опыта.

Стандарты должны быть пригодны для их применения в целях сертификации. В разрабатываемых стандартах реализуются следующие основные принципы:

а) сбалансированность интересов сторон, разрабатывающих, изготавливающих и потребляющих продукцию;

б) приоритетность разработки стандартов;

в) идентичность документов, которые относятся к одному и тому же объекту, как в стране, так и за ее пределами, т.е. обеспечивается их гармонизация;

г) системность и комплексность стандартов;

д) динамичность развития стандартов;

е) эффективность стандартов.

Задачи стандартизации.

1. Обеспечение взаимопонимания между разработчиками, изготовителями, продавцами и потребителями (заказчиками).

2. Установление оптимальных требований к номенклатуре и качеству продукции в интересах потребителя и государства, в том числе, обеспечивающих ее безопасность для окружающей среды, жизни, здоровья и имущества.

3. Установление требований по совместимости (конструктивной, электрической, электромагнитной, программной и др.), а также взаимозаменяемости продукции; согласование и увязка показателей и характеристик продукции; ее элементов, комплектующих изделий, сырья и материалов.

4. Унификация на основе установления и применения параметрических и типоразмерных рядов, базовых конструкций, конструктивно-унифицированных блочно-модульных составных частей изделий.

5. Установление метрологических норм, правил, положений и требований.

6. Нормативно-техническое обеспечение контроля (испытаний, анализа, измерений), сертификации и оценки качества продукции.

7. Установление требований к технологическим процессам, в том числе для снижения материалоемкости, энергоемкости и трудоемкости, для обеспечения применения малоотходных технологий.

8. Создание и ведение систем классификации и кодирования технико-экономической информации.

9. Нормативное обеспечение межгосударственных и государственных социально-экономических и научно-технических программ (проектов) и инфраструктурных комплексов (транспорт, связь, оборона, охрана окружающей среды, контроль среды обитания, безопасность населения и т.д.)

10. Создание систем каталогизации для обеспечения потребителей информацией о номенклатуре и основных показателях продукции.

11. Содействие выполнению законодательства Российской Федерации методами и средствами стандартизации.

10. Некоторые сведения о сертификации.

Впервые в современной России понятие «сертификация» было законодательно заложено в законе Российской Федерации «О защите прав потребителей». Он был введен в действие Постановлением Верховного Совета РФ №2300/1-7 от 7 февраля 1992г. и пересмотрен в 1996г. (№2 – ФЗ от 9.01.96) и в 1999г. (№212-ФЗ от 17.12.99).

Во вводной части закона «О защите прав потребителей» отмечается, что он «… регулирует отношения, возникающие между потребителями и предпринимателями, устанавливает права потребителей на приобретение товаров (работы, услуг) надлежащего качества, на безопасность их жизни и здоровья, получение информации о товарах (работе, услугах) и их изготовителях (исполнителях, продавцах), просвещение потребителей, государственную и общественную защиту их интересов, объединение в общественные организации потребителей, а также определяет механизм реализации этих прав».

В законе приведены основные понятия, которые определяют область его распространения.

Существуют международные и национальные правила и процедуры сертификации, после анализа которых можно сделать следующие выводы:

1.Системы сертификации существуют практически во всех цивилизованных странах и имеют целью определить соответствие выпускаемой продукции или оказываемых услуг требованиям национальных и (или) международных стандартов, что закреплено законодательно.

2. Принципы сертификации делятся на 2 вида: добровольную и обязательную. Обязательной сертификации подвергаются продукция или услуги, применение которых может принести вред здоровью человека, его имуществу и окружающей среде. В некоторых странах, например Японии, обязательным требованием является экономия ресурсов.

Добровольную сертификацию может проходить любая продукция по инициативе изготовителя или исполнителя, на соответствие предложным или национальным и международным нормативным документам.

3. Обычной процедурой подтверждения являются испытания продукции на соответствие требованиям национальных и (или) международных стандартов специально аккредитованными лабораториями. После получения положительных результатов, уполномоченные органы по сертификации выдают разрешение на право пользования национальным или принятым в данной системе сертификации знаком соответствия и оформляет сертификат соответствия.

4. Сертификация проводится государственными органами или уполномоченными на это независимыми, некоммерческими организациями. Услуги уполномоченных исполнительных лабораторий и органов по сертификации оплачиваются заявителями.

5. В некоторых странах, например Германии, изготовитель вправе сам применять на своей продукции знак соответствия, но законодательно вводятся строгие санкции, если маркированная продукция не соответствует национальным требованиям или стандартам.

6. Практически во всех цивилизованных странах, наряду с сертификацией продукции введена сертификация систем управления качеством на соответствие стандартам ИСО серии 9000 или EN 29000. Системы управления качеством продукции и услуг, сертифицированные на предприятиях с большой степенью вероятности обеспечивают выпуск качественной и безопасной продукции.

Сертификаты на системы качества и производства имеют свою форму, в качестве примера приведенную на рис.27 и 28, а на рис.30-32 – структура регистрационного номера, пример структуры сертификации услуг (на примере автомобильного транспорта и СДМ) и форма сертификата соответствия.

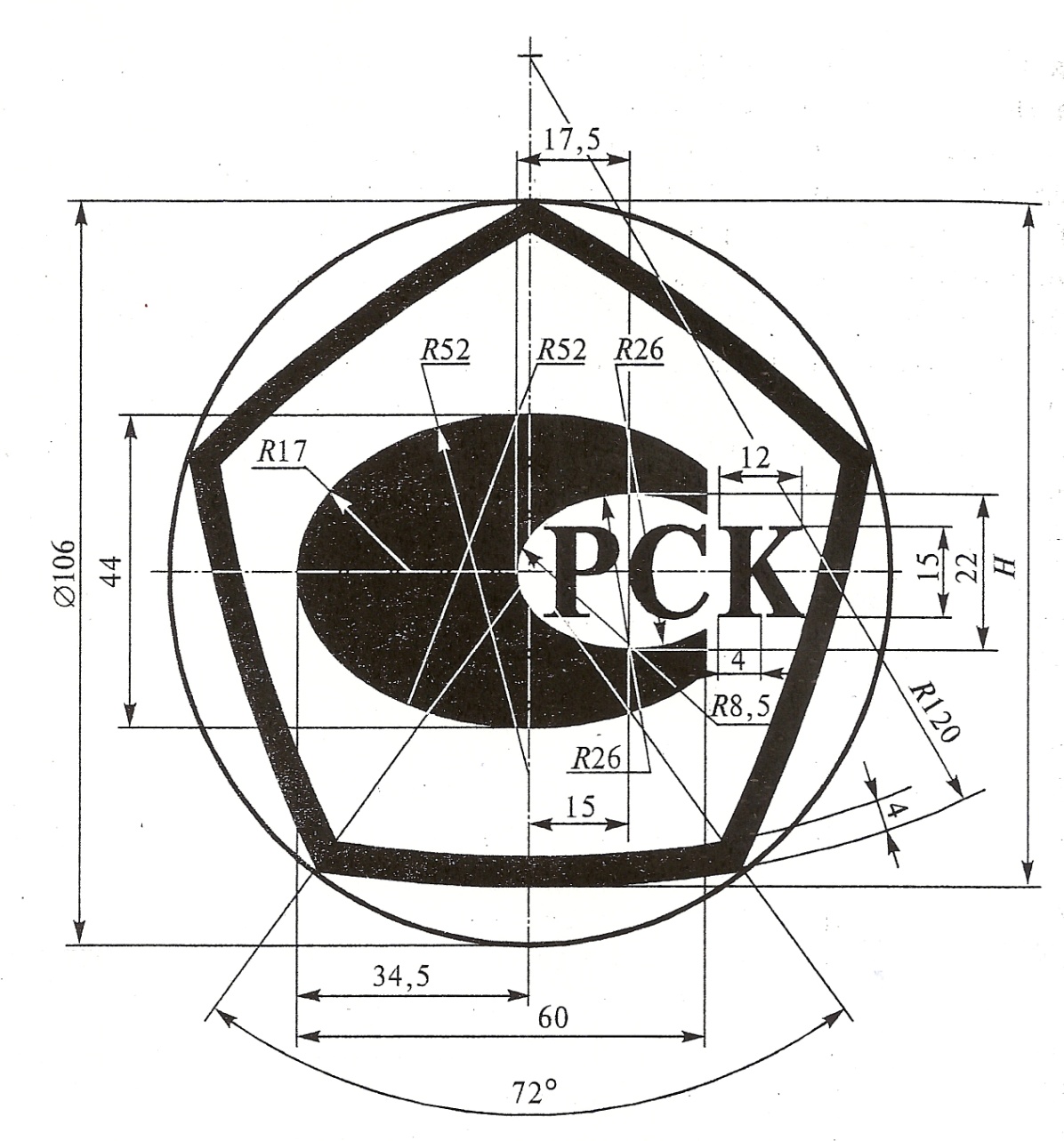

Рис.27. Знак Российской системы калибровки

Рис.28. Изображение знаков соответствия в систем ГОСТ Р

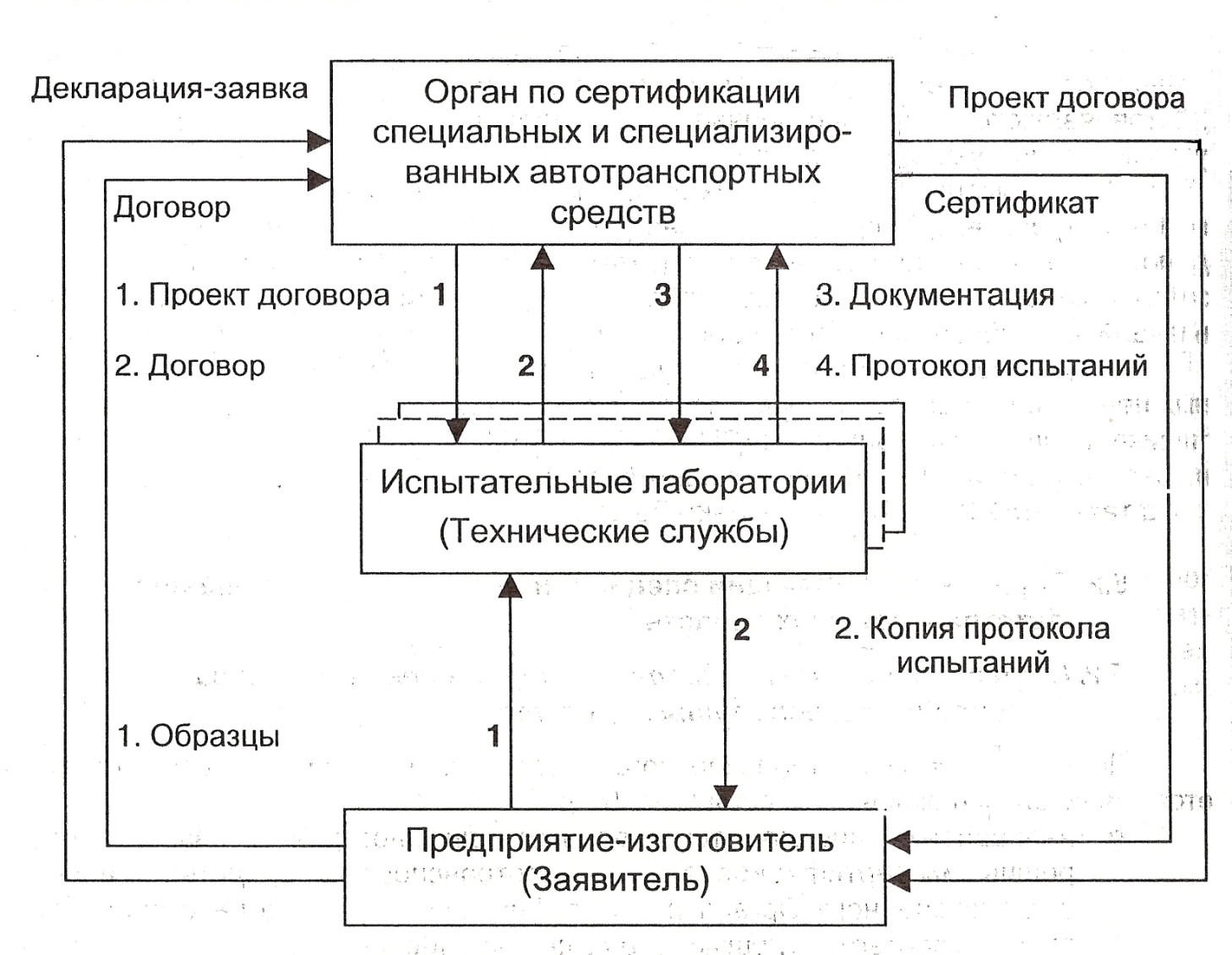

Рис.29. Схема порядка сертификации специальных и специализированных автотранспортных средств

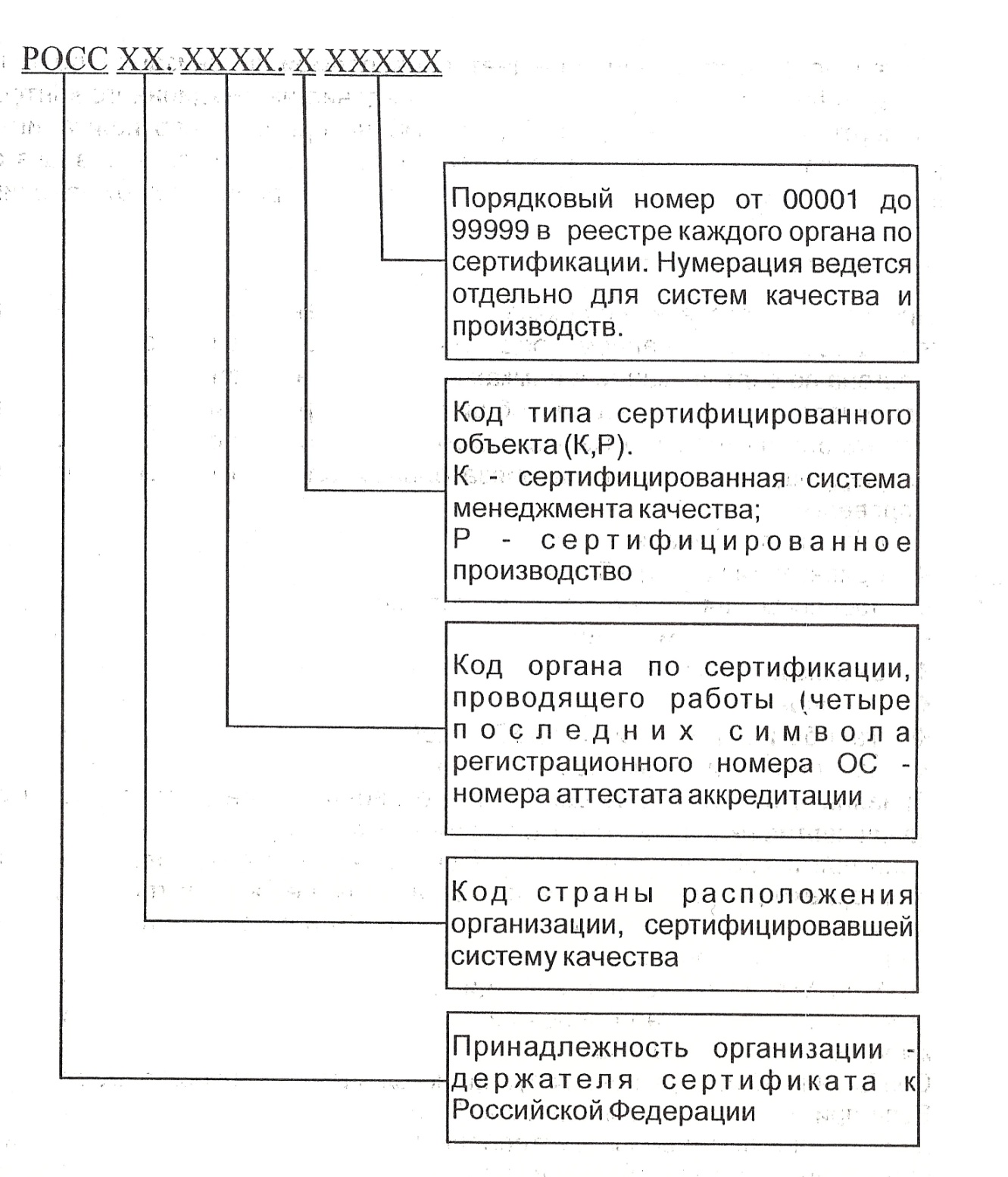

Рис.30.Структура регистрационного номера

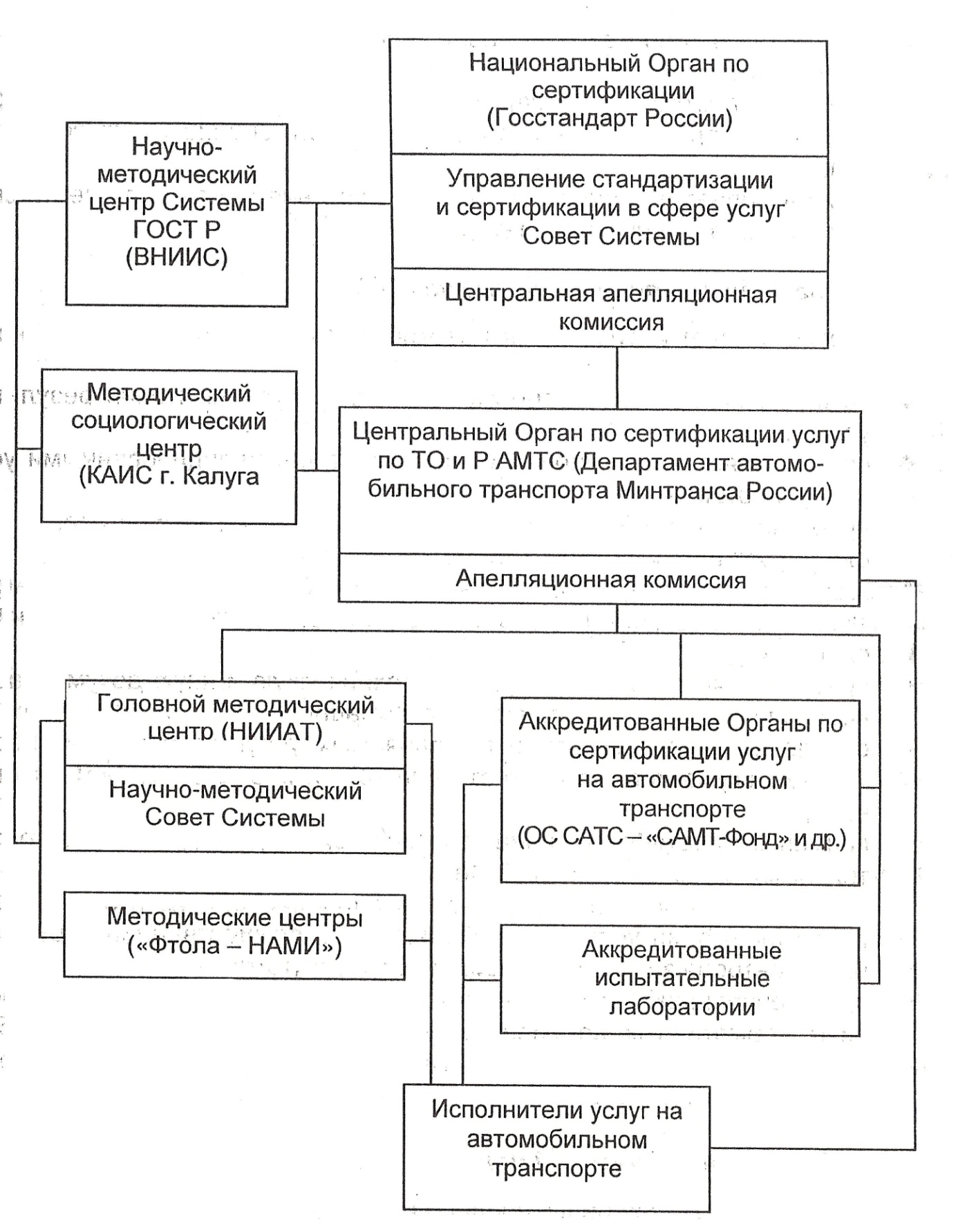

Рис.31. Пример организационной структуры Системы сертификации услуг на автомобильном транспорте

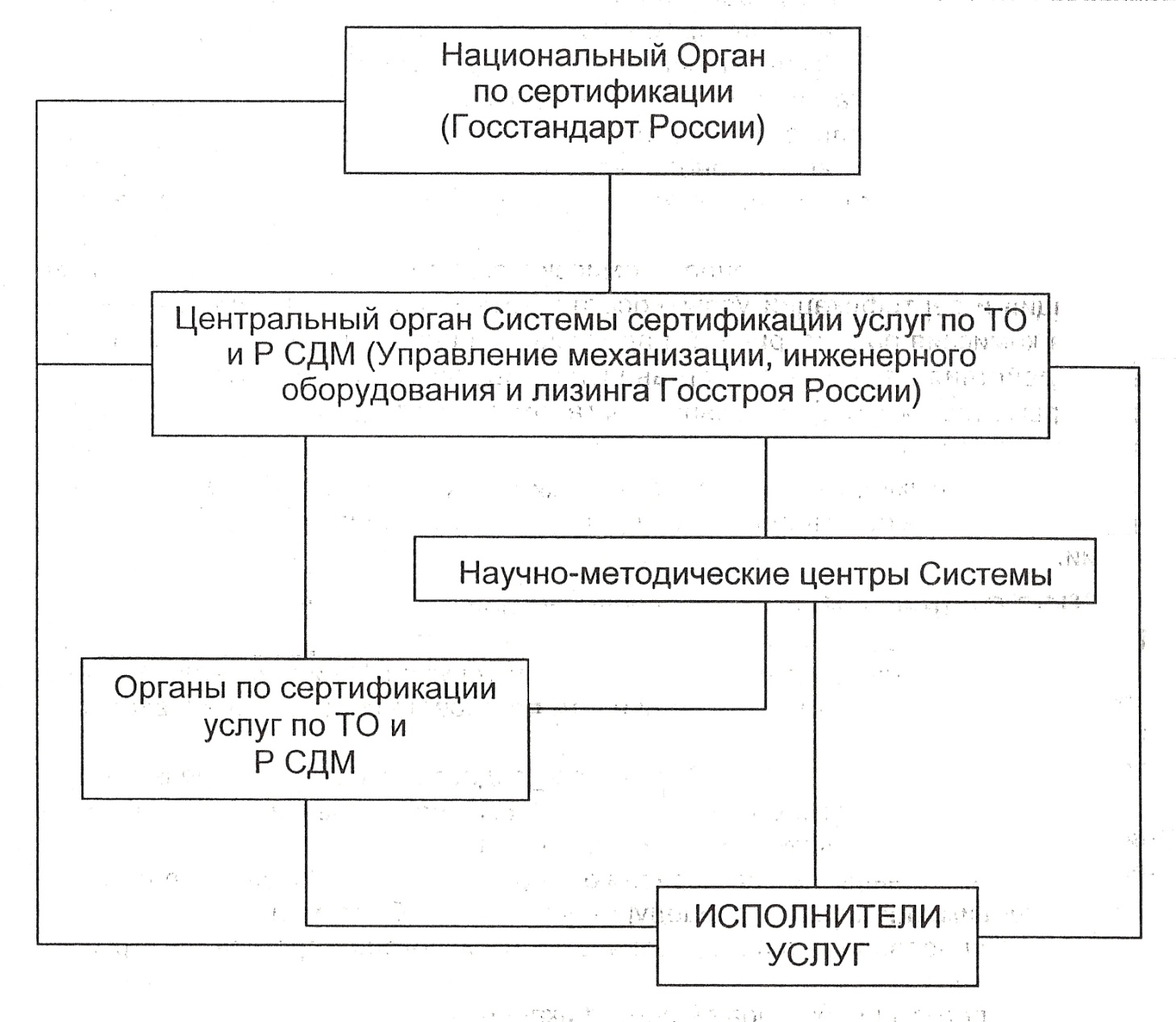

Рис. 31 Организационная структура Системы сертификации услуг по техническому обслуживанию и ремонту строительно-дорожных машин и оборудования (СДМ)

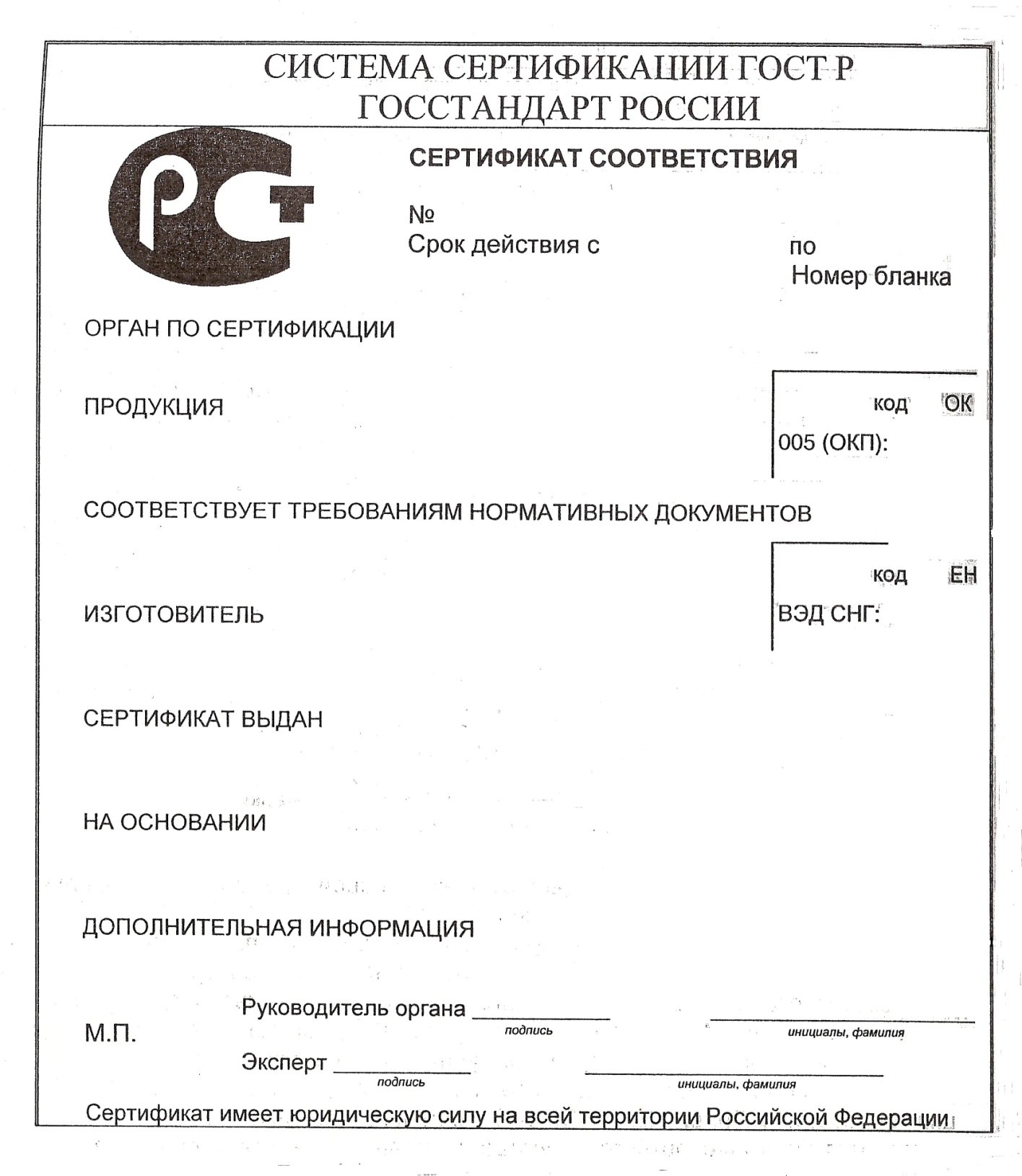

Рис.32 Форма сертификата соответствия

Приложение 1

Значение допусков ГТ/ГОСТ 25346-82, мкН

Приложение 2

Основные отклонения валов, мм
