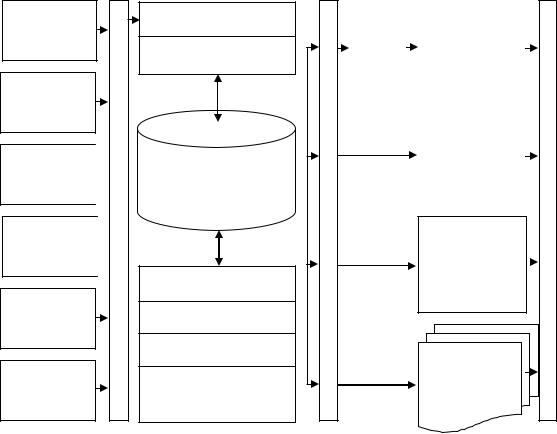

Рис. 2.9. Структурно-функциональная схема подсистемы ввода и хранения данных

В IDEF0 система представляется как совокупность взаимодействующих работ или функций. Функции системы анализируются независимо от объектов, которыми они оперируют. Это позволяет более четко смоделировать логику и взаимодействие процессов ПК НПВР [71, 72]. Основу методологии IDEF0 составляет графический язык описания бизнес-процессов. Модель в интерпретации IDEF0 представляет собой совокупность иерархически упорядоченных и взаимосвязанных диаграмм [23]. Каждая диаграмма является единицей описания системы и располагается на отдельном листе. При разработке информационных моделей ХД и ВД использовались модели «сущность-связь» (ER-модели) [75]. Модель "сущность-связь" представляет собой высокоуровневую концептуальную модель данных. Данная модель – это набор концепций, которые описывают структуру БД и связывают с ней транзакции обновления и извлечения данных. На основании модели «сущность-связь» были построены таблицы для занесения данных. Таблицы строились с помощью программного средства Database Desktop в среде визуального программирования Delphi 7.0 с использованием Paradox 7. Процесс их проектирования проводился с использованием инструмента BP-Win [63]. На его основе из логической модели данных была сформированафизическая база данных. При этом были реализованы такие процессы, как

66

-преобразование логической модели данных в набор таблиц с учетом ограниченийцелостности данных;

-выбор конкретных структур хранения и методов доступа к данным, обеспечивающих необходимый уровень производительности при работе с БД;

-проектирование мер защитыданных.

Вышеизложенный подход к проектированиюХД обеспечил:

-контроль избыточности данных;

-непротиворечивость данных;

-увеличение количества полезной информации при фиксированном объеме хранимых данных;

-совместное использование данных;

-поддержку целостности данных;

-повышенную безопасность;

-возможность применения стандартов представления данных;

-повышение эффективности обработки данных с ростом масштабов системы;

-повышение оперативности доступа к данным и их готовности к использованию;

-упрощение сопровождения системы;

-развитие службы резервного копирования и восстановления данных. ПриразработкеХД учитывалисьследующиеособенностиегоэксплуатации:

-использование для хранения текстовых, качественных и количественных данных;

-обеспечение возможности варьирования требований к запрашиваемой информации (изменение структуры запросов и др.);

-обеспечение гибкости модели хранения данных и приемлемой производительности обработки запросов.

Модуль эвристической оптимизации ХД обеспечил формирование рациональной структуры ХД. С этой целью в рамках данного модуля был разработан специальный алгоритм эвристической оптимизации, блок-схема которого представлена на рис. 2.10.

Блоки 1 и 8 используются для пуска и остановки алгоритма эвристической оптимизации структуры базы данных.

В блоке 2 реализован ввод исходных данных, таких как число уровней нормализации и число индексируемых полей.

В блоке 3 реализована многоуровневая нормализация ХД. Нормализация

-это формальный метод анализа отношений на основе их первичного ключа и существующих функциональных зависимостей. В ходе нормализации формат отношений становится все более ограниченным (строгим) и менее восприимчивым к аномалиям обновления. В теории реляционных баз могут использоваться 5 нормальных форм. Любой нормальной форме соответствует известныйнабор

67

1

Начало

2

Ввод исходных данных

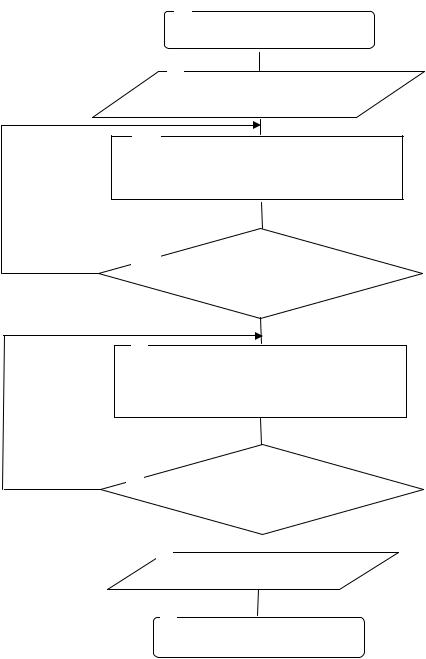

Рис. 2.10. Блок-схема алгоритма эвристической оптимизации

структуры базы данных

ограничений. Отношение находится в определенной нормальной форме, если оно удовлетворяет набору ограничений этой формы. С переводом структуры отношений базы данных в формы более высокого порядка происходит удаление изтаблиц избыточной неключевой информации [199].

Первая нормальная форма (1НФ) - отношение, в котором на пересечении каждой строки и каждого столбца содержится одно и только одно значение.

Вторая нормальная форма (2НФ) - отношение, которое находится в первой нормальной форме и каждый атрибут которого, не входящий в состав пер-

68

вичного ключа, характеризуется полной функциональной зависимостью от этого первичного ключа

Третья нормальная форма (ЗНФ) - отношение, которое находится в первой и во второй нормальных формах и не имеет атрибутов, не входящих в первичный ключ атрибутов, которые находились бы в транзитивной функциональной зависимости от этого первичного ключа.

Четвертая нормальная форма (4НФ) - отношение в нормальной форме Бойса-Кодда, которое не содержит нетривиальных многозначных зависимостей.

Пятаянормальнаяформа(5НФ)-отношениебез зависимостейсоединения. Чтобы избежать аномалий обновления, нормализацию рекомендуется выполнять как минимум до третьей нормальной формы (ЗНФ) [33]. Также третья нормальная форма (3НФ) служит компромиссом между полной нормализацией и функциональностью в совокупности с легкостью реализации. Нормальные формы, выше третьей, затрудняют разработку структур данных и снижают их

функциональность. Поэтому была проведена нормализация до ЗНФ.

Блок 4 обеспечивает проверку достаточности уровня нормализации ХД. Если он достаточен, то управление передается в блок 5. В противном случае управление передается в блок 3.

Вблоке 5 реализовано индексирование ХД. Индекс – это структура данных, которая помогает системе управления базами данных быстрее обнаружить отдельные записи в файле и сократить время выполнения запросов пользователей. Индекс в ХД аналогичен предметному указателю в книге. Он позволяет избежать проведения последовательного или пошагового просмотра файла в поисках нужных данных. Как и предметный указатель книги, индекс базы данных упорядочен, и каждый элемент индекса содержит название искомого объекта, а также один или несколько указателей (идентификаторов записей) на место его расположения. Индекс занимает намного меньший, чем таблица, объем памяти, поэтому даже полный перебор значений в нем является более быстрой операцией, чем считывание и поиск информации в отношении. Кроме того, значения в индексе хранятся упорядоченно, что позволяет ускорить поиск нужной строки. Индексы дают возможность выбирать строки отношений, значения индексируемого атрибута которых принадлежит некоторому заданному интервалу. Для одного отношения может быть создано несколько индексов. Если разные отношения содержат одинаковые атрибуты, то для них может быть сформирован мультииндекс. В нем каждому значению общего атрибута соответствует несколько ссылок, каждая из которых указывает на строку с таким значением в том или ином отношении.

Блок 6 обеспечивает проверку уровня достаточности индексирования ХД. Если он достаточен, то управление передается в блок 7. В противном случае управление передается в блок 5.

Блок 7 обеспечивает вывод результатов в видеоптимизированного ХД.

Вкачестве примера в табл. 2.5 приведены данные, хранящиеся в ХД,

69

предназначенные для обучения искусственной нейронной сети. В качестве данных приведены значения котировок акций ОАО «Газпром», имевших место в период с 25.03.2014 по 04.04.2014 г.

Таблица 2.5

Данные, хранящиеся вХД для обучения ИНС

Встроках таблицы используются значения таких характеристик, как

-«Дата» – дата, на которую приведены значения акций;

-«Цена откр.» – цена за акцию на момент открытия торгов;

-«Цена закр.» – цена за акцию на момент закрытия торгов;

-«Прогнозная цена» – цена открытия торгов на следующий день, значение которой необходимо спрогнозировать;

-«Норм. цена откр.», «норм. цена закр.», «норм. прогноз» – нормализованные значения.

Определение рациональной структуры ХД проводилось экспериментальным (эвристическим ) путем.

Для различных вариантов структур ХД для подсистемы исследования ИНС формировалось множество запросов на поиск определенных атрибутов информации (по одному полю и по множеству полей). При этом время обработки каждого одноаспектного или многоаспектного запроса фиксировалось.

После завершения реализации множества запросов для соответствующего варианта структуры ХД оценивалось среднее время обработки множества запросов. Затем полученные значения сравнивались и выбирался тот вариант структуры ХД, для которого значение среднего времени обработки множества запросов было минимальным.

Полученные значения усредненного времени реализации запросов приведены в табл. 2.6.

Анализ полученных данных показывает, что время обработки запросов для ХД в 1НФ гораздо больше, чем время обработки запросов для ХД в 3НФ. Таким образом, можно сделать вывод о том, что оптимальной структурой ХД для подсистемы исследования ИНС является структура ХД, приведенная к 3НФ, все поля которой проиндексированы.
