На ВЛ до 1 кВ по условиям механической прочности сечение проводов должно быть не менее: алюминиевых – 16 мм2; сталеалюминиевых и биметаллических – 10 мм2; стальных многопроволочных – 25 мм2; для остальных однопроволочных диаметр должен быть не менее 4 мм.
Для ответвлений от ВЛ до 1 кВ к вводам в здания допускаются провода из алюминия и его сплавов при пролетах до 25 м сечением не менее 16 мм2; стальные и биметалические при пролетах до 10 м – диаметром не менее 3 мм; при пролетах до 25 м – не менее 4 мм; медные, самонесущие (АВТ-1, АВТ-2 и др.) при пролетах до 10 м – 4 мм2, более 10 м до 25 м – 6 мм2. На ВЛ выше 1кВ минимально допустимые сечения проводов выбирают в зависимости от характеристики ВЛ. Например, на ВЛ без пересечений, в районах с толщиной стенки гололеда до 10 мм минимально допустимое сечение алюминиевых и из алюминиевого сплава АН проводов – 35 мм2, а сталеалюминиевых, из алюминиевого сплава АЖ и стальных – 25 мм2 и т.д.
Стальные грозозащитные тросы (канаты) для подвески на ВЛ имеют наружный диаметр не менее 7,6 мм; маркируются буквами ТК (ГОСТ 3063 –80). Согласно ПУЭ сечение стального каната, используемого в качестве грозозащитного троса, должно быть не менее 35 мм2.
Изоляторы
На ВЛ применяют стеклянные, фарфоровые и полимерные изоляторы. На рис. 9.7

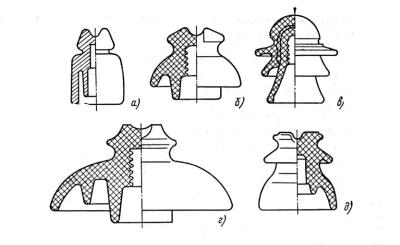

Рис 9.7. Штыревые изоляторы
169
приведены штыревые фарфоровые изоляторы, на рис. 9.8 – подвесные.
Рис. 9.8. Подвесные изоляторы:
а- с заделкой клинового типа; б- с заделкой арочного типа: 1- тарелка; 2- шапка изолятора; 3- стержень
Штыревые изоляторы применяют на ВЛ до 35 кВ включительно, подвесные – на ВЛ 35 кВ и выше.
Изоляторы должны отличаться высокой электрической и механической прочностью, а также теплостойкостью, поскольку они подвергаются влиянию изменений температуры воздуха.
9.3. Монтаж проводов и тросов.
Сооружения ВЛ осуществляют поточным методом, причем монтаж проводов и тросов разбивают на следующие этапы: раскатка проводов и тросов, соединение проводов и тросов, сборка гирлянд и подъем их с проводами на промежуточные опоры; натяжка проводов и тросов и закрепление их на анкерных опорах; закрепление проводов и тросов на промежуточных опорах.
170

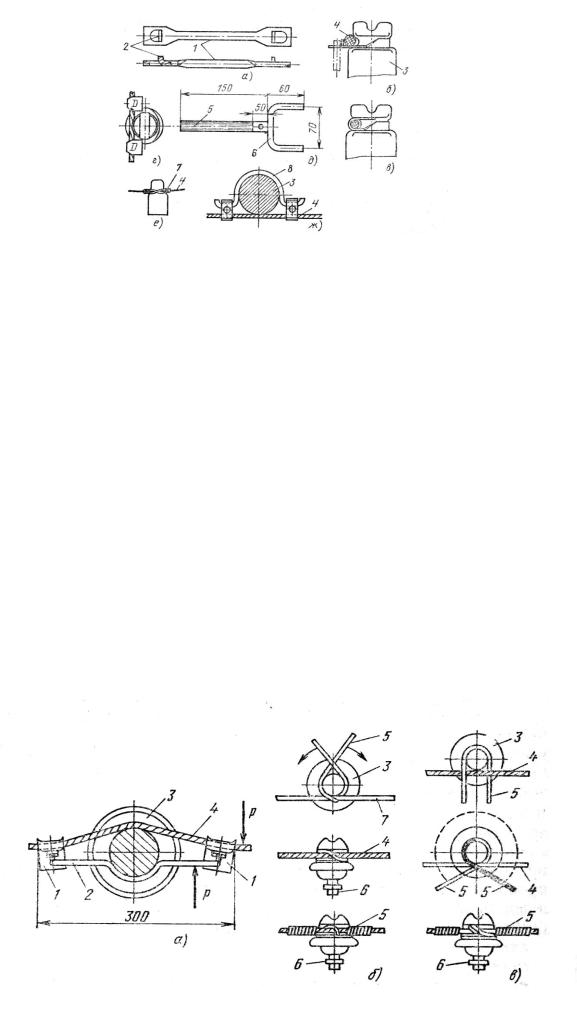

Закрепление проводов и канатов. При закреплении проводов и тросов (канатов) выполняют следующие требования: алюминиевые, сталеалюминиевые провода и провода из алюминиевого сплава при монтаже их в стальных поддерживающих и натяжных (болтовых, клиновых) зажимах должны быть защищены алюминиевыми, медные провода – медными прокладками; крепление проводов на штыревых изоляторах должны быть выполнены проволочными вязками, специальными зажимами или хомутами, при этом провод должен быть уложен на шейку штыревого изолятора (рис.9.9, 9.10); проволочная вязка должна быть выполнена проволокой такого же металла, что и провод. При выполнении вязки не допускается изгибание провода вязальной проволокой; провода ответвлений от ВЛ напряжением до 1 кВ должны иметь анкерное крепление; в каждом пролете ВЛ напряжением выше 1 кВ допускается не более одного соединения на каждый провод или канат. Крепление на шейке (а не на головке) штыревого изолятора
в
Рис.9.10. Крепление проводов на штыревых изоляторах ВЛ напряжением выше 1 кВ
К анкерным опорам провода крепят с помощью натяжных гирлянд с натяжными зажимами. Когда это возможно, провод монтируют без перерезания его, устанавливая одновременно обе натяжные гирлянды. При этом натяжные зажимы ставят на расстоянии равном длине петли, которую определяют по проекту.
Клиновые зажимы монтируют в следующем порядке: вынимают клин и шпильку; убедившись в исправности всех
деталей зажима, вкладывают провод в корпус зажима так, чтобы устье зажима приходилось против отметки на проводе, указывающей место установки зажима; вкладывают клин и ударами молотка по медной или алюминиевой подкладке, предохраняющей торец клина от повреждения, закрепляют провод в зажиме; при этом следят за тем, чтобы зажим не сместился по проводу. После этого зажим прицепляют к ушку гирлянды изоляторов и вставляют на место шпильку, шайбу
ишплинт зажима.
9.4.Расчѐт механических нагрузок на провода.
При расчѐте проводов и тросов по условиям механической прочности, действующие механические силы целесообразно представлять в форме удельных нагрузок. Под удельной нагрузкой понимается равномерно распределѐнная вдоль пролѐта провода (троса) механическая нагрузка, отнесѐнная к единице длины и единицы поперечного сечения провода.
1. Удельная нагрузка от собственного веса провода
1 |
9,81 |
М |
П |
F |
, |
Н |
м мм2 |
, |
|
|
|
||||||
|
|
|
|
|
|
где 9,81 - ускорение свободного падения, м/с2; М П - погонная масса провода (троса), кг/м;
F- поперечное сечение провода, мм2.
2.Удельная нагрузка от гололѐда
172
|
9,81 d |
2b |
2 |
d 2 mг. у |
4F |
9,81 |
b |
d b |
mг. у |
, Н |
м мм2 |
, |
2 |
|
г. р |
|
|
г. р |
г. р |
F |
|
|
|||
где mг. у
bг. р
d
-удельная масса гололѐда, кг/м3;
-расчѐтная толщина стенки гололѐда, мм;
-диаметр провода, мм.
При m |
=900 кг/м3 |
удельная нагрузка равна |
|
|||||
г. у |
|
|
|
|
|
|
|
|
|
|
27,74 b |
d b |
10 3 |
F |
, Н |
м мм2 |
. |
|
2 |
г. р |
г. р |
|
|
|
||
Расчѐтная толщина стенки гололѐда определяется на основе
нормативной величины |
bг. р мм , принимаемой по справочным |
||
данным или по выражению |
|||
|
|
|
|
b |
0,17 0,83 4 0,1 d |
||
г. р |
|
|
|
3.Суммарная вертикальная удельная нагрузка от собственной массы провода и массы гололѐда
3 1 2 |
, Н |
м мм2 |
. |
|
|
4.Временно действующая горизонтальная составляющая от давления ветра на провод, свободный от гололѐда
4 |
k |
l |
c |
х |
q d 10 3 |
F |
, Н |
м мм2 |
, |
|
|
|
|
|
где q - скоростной напор ветра, Па;
2
q
1,6
- скорость ветра, м/c;
- коэффициент неравномерности скоростного напора ветра; kl - коэффициент длины пролѐта;
