Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

Рис. 17.5

Очевидно, что угловая частота основной гармоники выходного напряжения u2(t) равна удвоенной угловой частоте входного напряжения u1(t), т.е. 2ω=628 (рад/с). Одинаковы амплитуды Um напряжений u1(t) и u2(t). Поэтому при отсутствии емкостного фильтра (С=0) имеем

причем наибольшее значение выходного напряжения Umax Um , а наименьшее Umin 0 .

3.Трехфазный выпрямитель с нагрузкой в нулевом проводе (рис. 17.6).

Сувеличением числа фаз в схеме выпрямления форма кривой тока заметно сглаживается. Диоды работают поочередно: открывается диод включенный в фазу, напряжение на которой в данный момент времени имеет положительную полярность и оказывается больше напряжения на другой фазе, имеющего ту же полярность. Если, например,

101

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

то в интервале от t = 0 до t = T/12 открыт диод в фазе C, поскольку в это время uC uA 0 uB . В течение следующей трети периода открыт ди-

од в фазе А, потом столько же в фазе В, снова в фазе С (рис. 17.7) и т. д. Ток через нагрузку в любой момент течет в одном и том же направлении.

При отсутствии емкостного фильтра (С=0) разложение в ряд Фурье выходного напряжения имеет вид:

Рис. 17.6

102

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

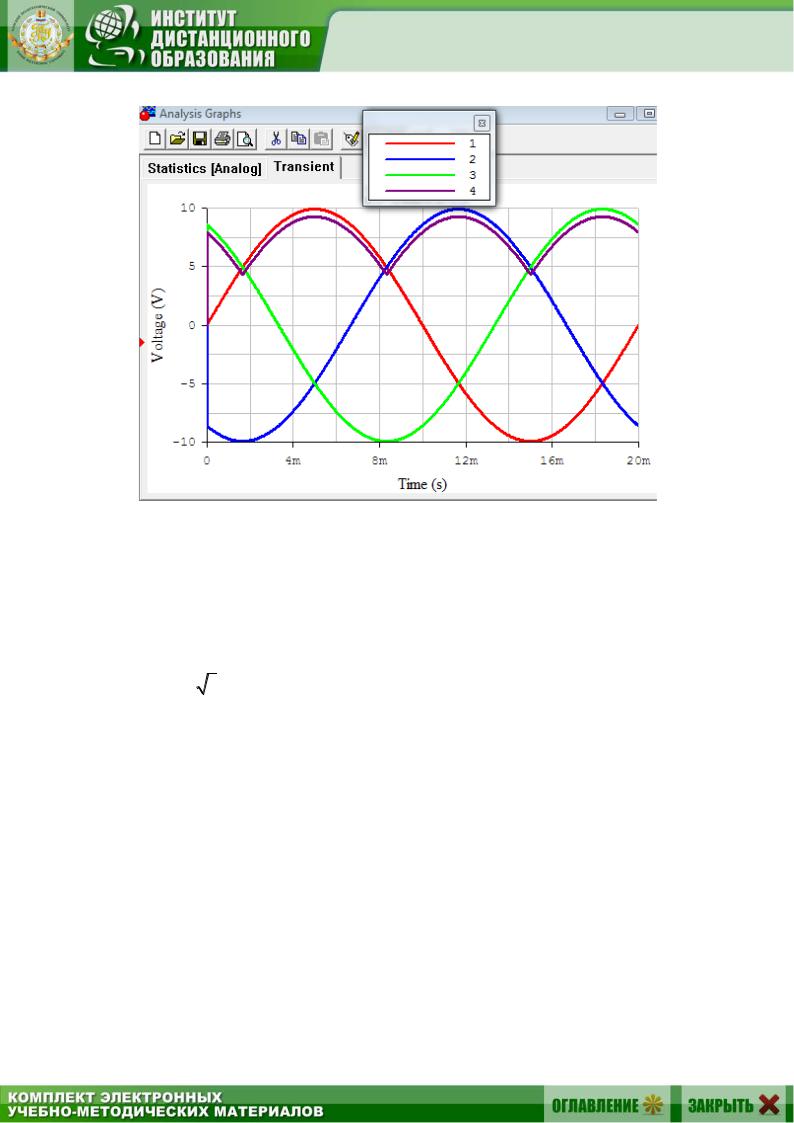

Рис. 17.7

Очевидно, что угловая частота основной гармоники выходного напряжения u2(t) равна утроенной угловой частоте входного фазного напряжения, например, uC(t), т.е. 3ω=942 (рад/с). Одинаковы амплитуды Um напряжений uC(t) и u2(t). Поэтому при отсутствии емкостного фильтра (С=0) имеем

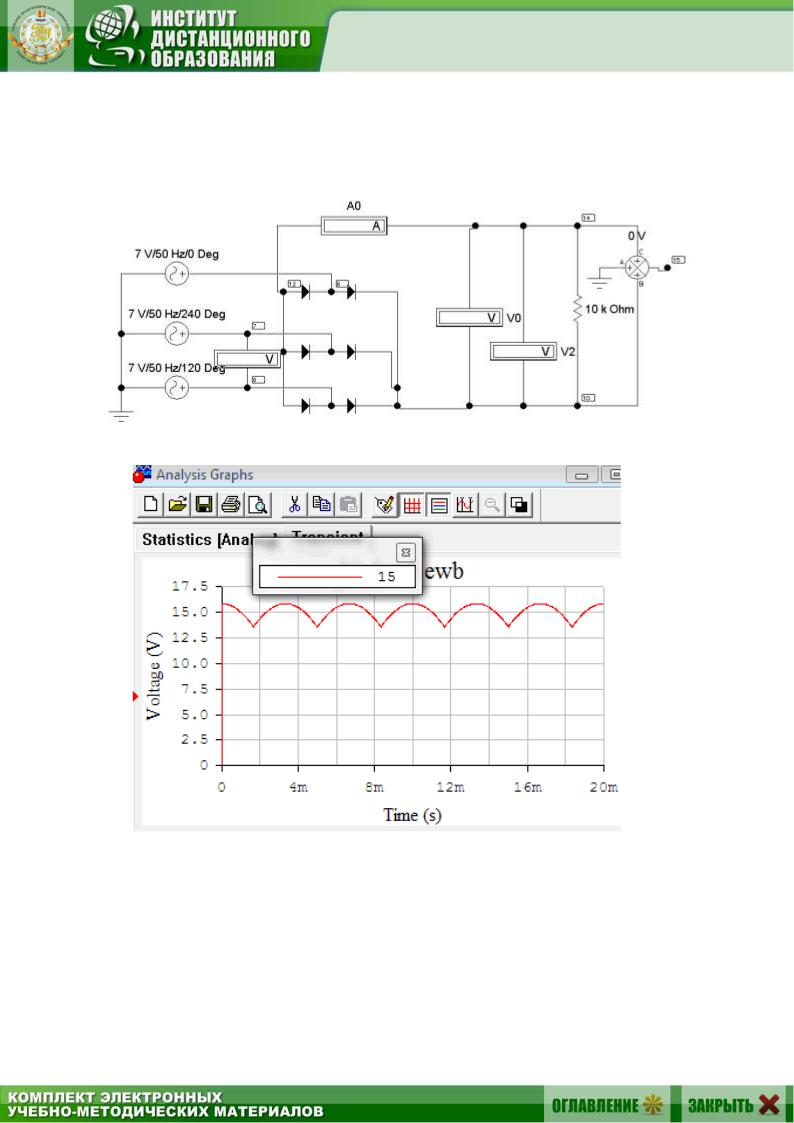

4.Трехфазная мостовая выпрямительная схема Ларионова

(рис. 17.8.).

Эта схема обеспечивает еще большее сглаживание выходного напряжения и не требует наличия нулевого провода. Поочередно открываются пары диодов. Открыта пара, включенная между фаз, разность потенциалов которых имеет в данный момент положительную полярность и превышает напряжение между двумя другими фазами. При том же условии для фазных напряжений, что и в предыдущей схеме, на ин-

103

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

тервале от t =0 до t =T/12 этому правилу удовлетворяет линейное напряжение uCB , в следующую шестую часть периода – напряжение uAB ,

затем uAC ,uBC ,uBA,uCA , снова uCB и т. д. Ток в нагрузке в любой момент времени течет в одном направлении (рис. 17.9).

Рис. 17.8

Рис. 17.9

104

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

Очевидно, что угловая частота основной гармоники выходного напряжения u2(t) равна 6ω=1884 (рад/с). Одинаковы амплитуды

UmЛ = 3Um напряжений uCА(t) и u2(t). Поэтому при отсутствии емкостного фильтра (С=0) имеем

Подготовка к работе

Проработав теоретический материал, ответить на вопросы.

1.В чем принципиальное отличие динамических характеристик от статических?

2.Какой вид должна иметь ВАХ нелинейного элемента, чтобы его можно было использовать для выпрямления переменного тока?

3.Нарисовать форму кривой тока в нагрузке цепи с идеальным диодом при синусоидальном входном напряжении.

4.Что оценивает коэффициент пульсации? Как его подсчитать по показаниям приборов в каждой из выпрямительных схем? Используя приведенные выше разложения в ряд Фурье, рассчитать теоретическое значение kП для схем одно- и двухполупериодного выпрямления.

рис. 17.4. При разомкнутом положении ключа записать показания приборов и снять осциллограмму выходного напряжения выпрямителя. Для регистрации кривых u1(t) и u2(t) достаточно открытие диалогового окна команды Transient Analysis (рис. 11.5) по пути Analysis < Transient. Рас-

считать потенциалы узлов 1 и 2. Время начала расчёта TSTART установить так, чтобы переходный процесс уже закончился (1 с и более), а время окончания TSTOP установить равным TSTART + период сину-
