обработках. Общий припуск Z под ЭАШ устанавливают согласно таблице 4.1, а припуск на окончательную обработку Zо - из требования

Zо(2…3), (4.3)

где - допуск на обработку.

Таблица 4.1 Припуски на шлифование

Размеры, мм

Ширина детали

Длина детали

До 100

100-300

300-500

500-700

700-1300

1300-2000

6-10

0,25

0,3

0,35

-

-

-

0,3

0,35

0,4

10 –18

0,3

0,35

0,4

-

-

-

0,35

0,4

0,45

18-30

0,35

0,4

0,45

-

-

-

0,4

0,45

0,5

30-50

0,4

0,45

0,5

0,55

0,6

-

0,4

0,45

0,5

0,55

0,6

50-80

0,45

0,5

0,55

0,6

0,65

0,7

0,45

0,5

0,55

0,6

0,7

0,75

80-120

0,5

0,55

0,6

0,65

0,7

0,75

0,6

0,65

0,7

0,75

0,8

0,85

120-180

0,6

0,6

0,65

0,7

0,75

0,8

0,65

0,7

0,75

0,8

0,85

0,9

180-260

0,7

0,7

0,7

0,75

0,8

0,85

0,8

0,8

0,85

0,85

0,9

0,95

260-300

0,8

0,8

0,8

0,85

0,9

0,95

0,85

0,85

0,9

0,95

1,0

1,05

Примечание. В числителе указан припуск для незакаленных деталей, в знаменателе — для закаленных.

Число проходов i , необходимое для съема общего припуска

i = (Z-Zо)/ Zпi +Zо /Zоi +2, (4.4)

где 2 - число выхаживаний;

Окружная скорость круга (Vк) изменяется в пределах 20-30 м/с, откуда определяют частоту враще­ния инструмента:

n = Vк /2R, (4.5)

где R- радиус круга.

Используя данные рис.4.2,г, при известной глубине шли­фования t = ni определяют диапазон скоростей продольной подачи Vпр , обеспечивающих заданную шероховатость. Затем по данным, приведенным на рис.4.3, находят диапазон скоростей продольной подачи Vпр , соответствующих требованиям точности. Из трех полученных диапазонов Vпр выбирают Vпр = max, общее для всех рассматриваемых вариантов. В этом случае получают требуемые точность, шероховатость, максимальную производительность и бездефектную поверх­ность.

Аналогично определяют и параметры: U (напряжение на электродах), а3 (высоту выступания абразивных зерен над поверхностью связки), Сэ (концентрацию электролита), Саз (концентрацию абразивных зерен), зависимости для которых приведены на рис. 4.2 и 4.3. Чтобы найти промежуточные значения, следует применить метод линейной интерполяции, полагая, что характер изменения зависимос­тей на разных режимах одинаков. В этом случае погрешности искомых величин не превысят 5-10%.

Зная высоту выступания абразивных зерен над поверхностью связки a3, определяют их размер а. Из соображений прочного крепления зерен в связке и получения низкой ше­роховатости обработанной поверхности размер а зерна дол­жен удовлетворять требованию

0,25 аз  a  3 аз. (4.6)

Время Тм машинной обработки для ширины зоны обработки (В), меньшей ширины круга (Вк) (В < Вк) находят из условия

ТМ = (L+2lB)i/Vnp , (4.7)

а для В > BK – по формуле

Тм =(L + 2lB)iB/VпрВк , (4.8)

где L- длина обрабатываемой поверхности; lв- длина выхода инструмента, lв=2…3 мм; как правило Вк=20 мм, ; В/ВК округляется до целого числа в сторону увеличения.

а) б)

в) г)

д) е)

Рис.4.2. Зависимость шероховатости обработки от технологических параметров

а) 1 - U = 12 В, Vпр = 5 м/мин; 2 - U = 6 В, Vпр = 3 м/мин; 3- U = 14 В, Vпр = 3 м/мин; 4 - U = 12 В, Vпр = 3 м/мин; 5 - U = 12 В, Vпр = 1 м/мин;

б) 1 - Vпр =5 м/мин, t = 0,08 мм; 2 - Vпр = 5 м/мин, t = 0,04 мм;

3 - Vпр = 3 м/мин; t= 0,08 мм , 4 - Vпр = 3 м/мин, t = 0,04 мм;

5 - Vпр = 1 м/мин; t = 0,04 мм;

в) 1 - U = 12 В, t = 0,06 мм, Vпр = 5 м/мин; 2 - U = 14 В, t = 0,06 мм, Vпр = 3 м/мин; 3 - U = 12 В, t= 0,06 мм, Vпр = 3 м/мин;

г) аз = 0,025 мм; U = 12 В; Сэ = 25% NaCl ; Ca = 25%;

1 - t= 0,2 мм; 2 - t = 0,1 мм; 3 - t = 0,08 мм; 4 -t = 0,04 мм;

д) U= 12 В; Vпр = 3 м/мин; Сэ = 25NaCl ; аз, =0,025 мм;

1- t = 0,1 мм; 2 - t= 0,08 мм; 3 - t = 0,04 мм;

е) U= 12В; Са = 25%; Сэ = 25% NaCl;

1 - t = 0,06 мм, Vпр = 5 м/мин; 2 - t = 0,1 мм, Vпр =3 м/мин; 3 - t = 0,06 мм, Vпр = 3 м/мин

а) б)

в) г)

д) е)

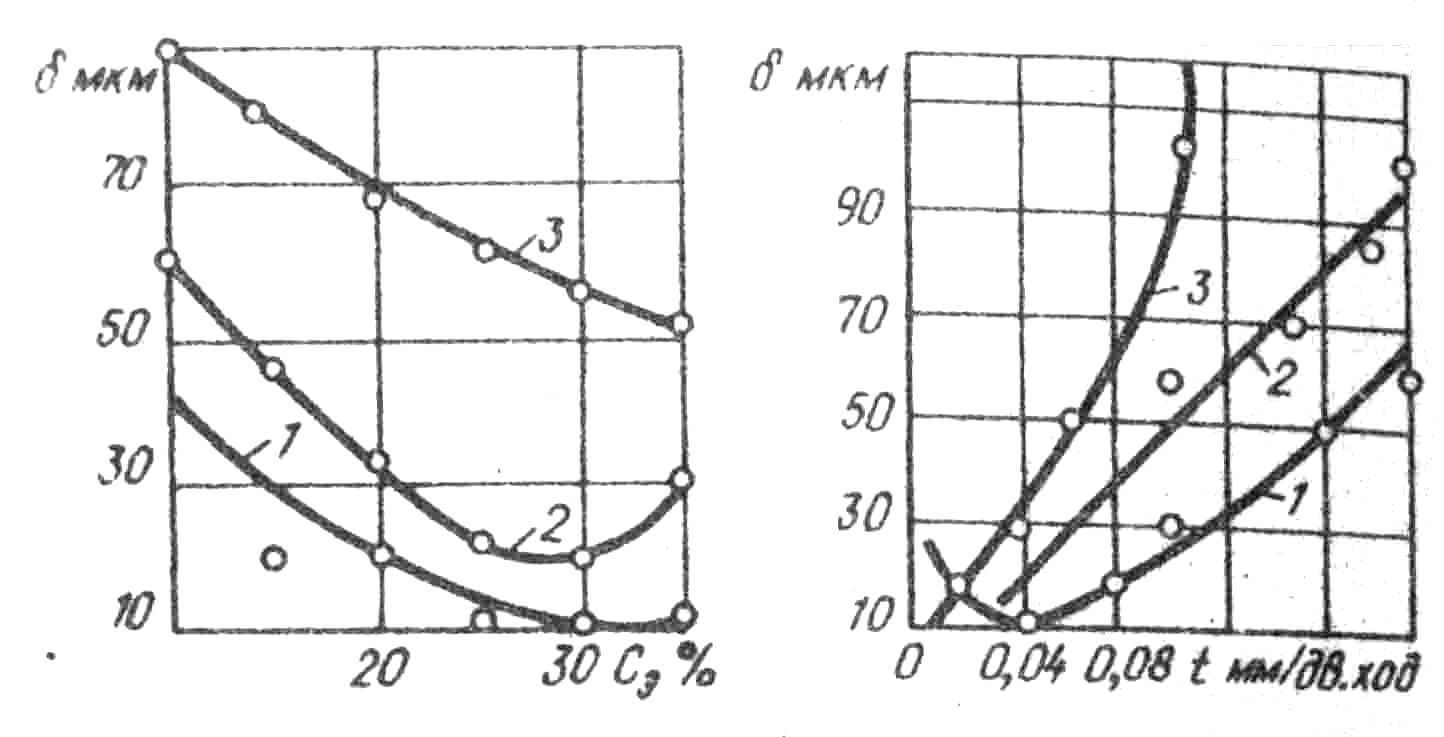

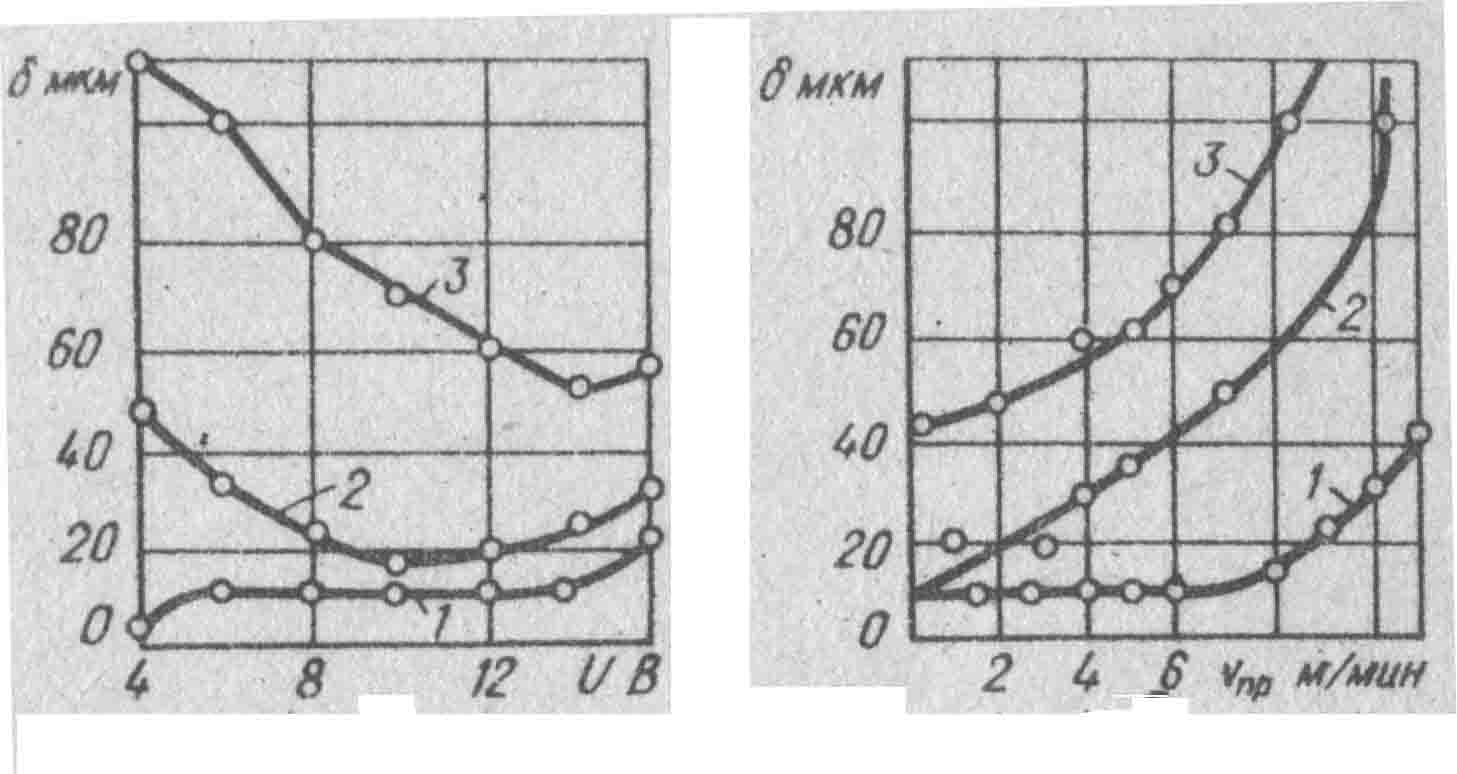

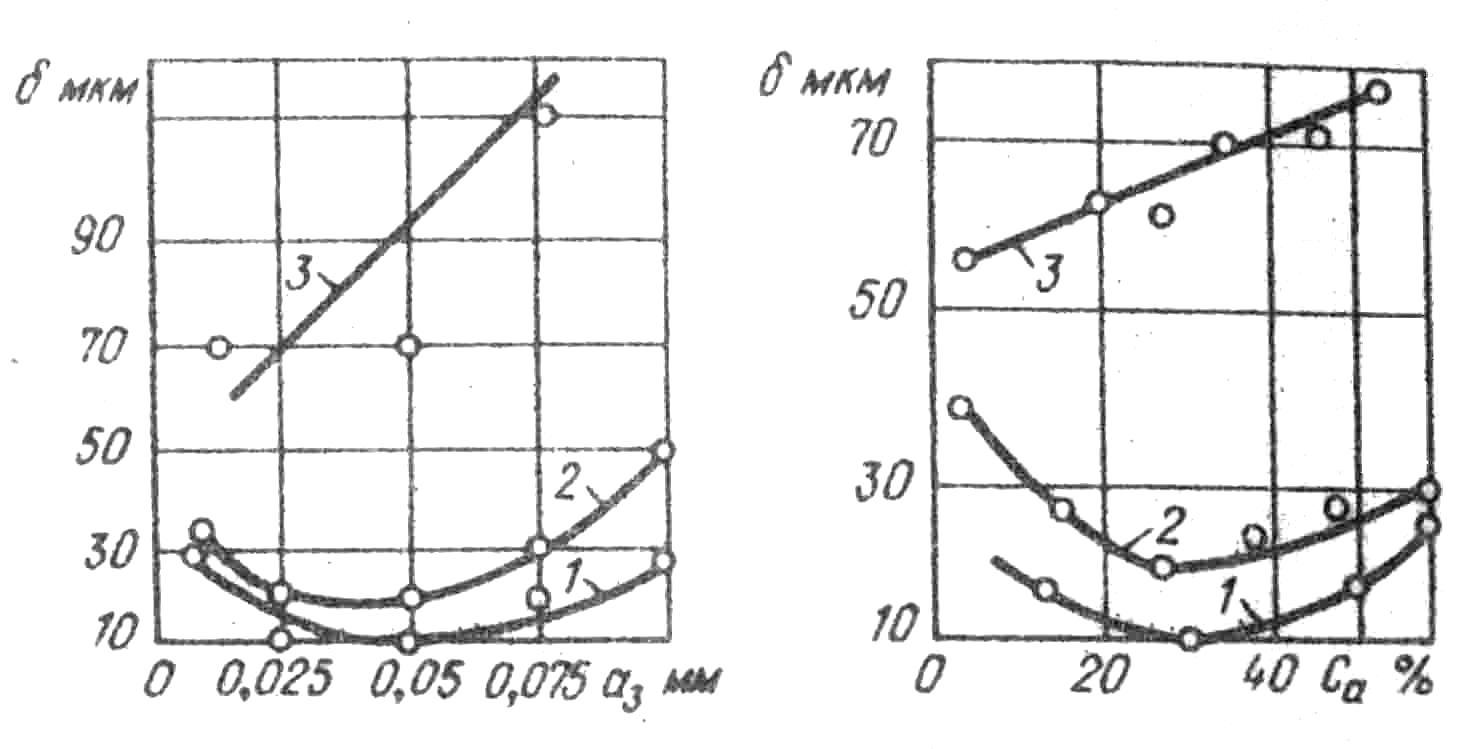

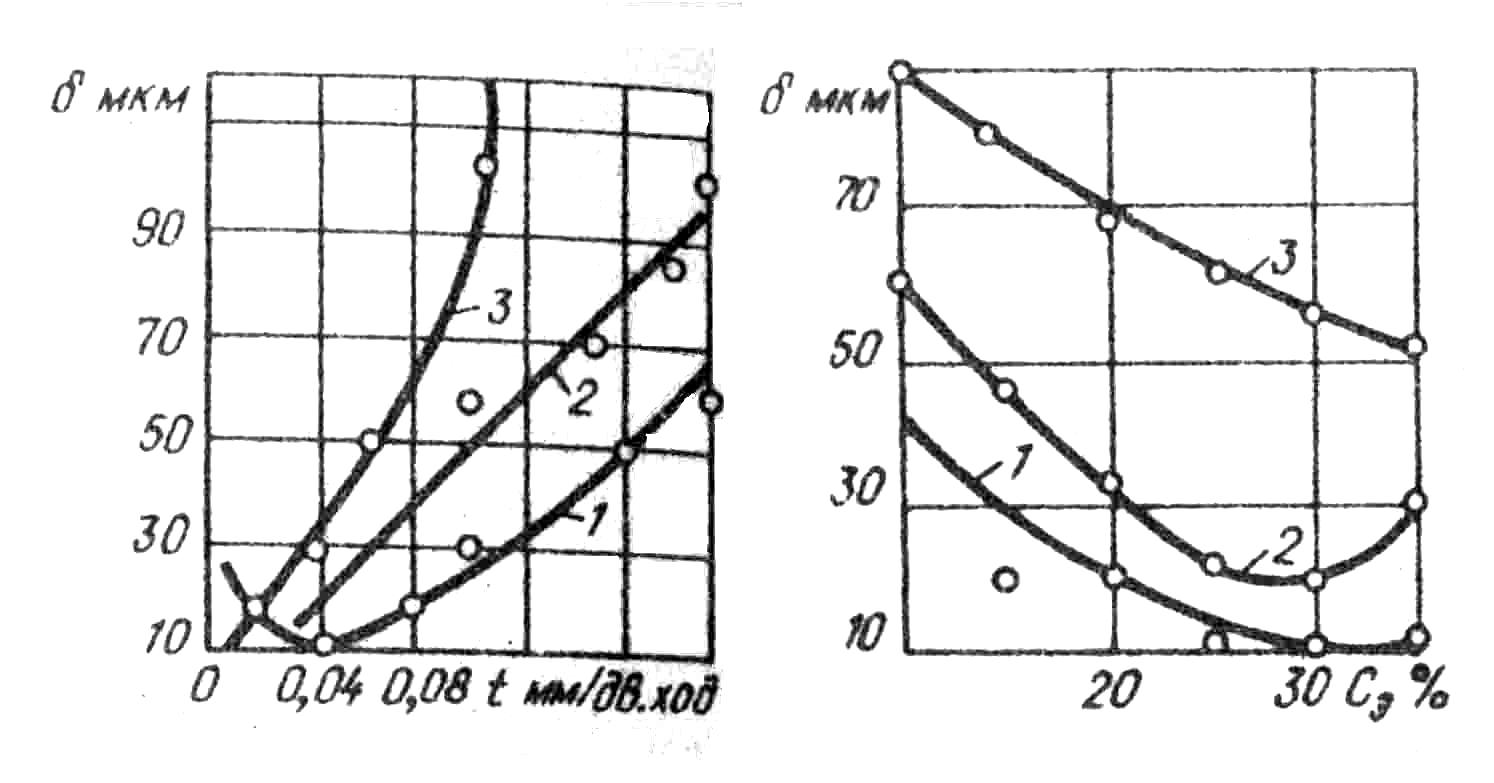

Рис.4.3. Точностные характеристики при ЭАШ

1- t=0,04 мм/дв. ход; 2 - t = 0,075 мм/дв.ход; 3 -t = 0,1 мм/дв.ход

После расчета режимов ЭАШ и разработки технологического процесса оформляют технологическую документацию.

ЗАКЛЮЧЕНИЕ

В данном учебном пособии рассмотрены вопросы использования так называемых нетрадиционных методов обработки (НМО) в современном машиностроении. Эти методы широко применяются при изготовлении высокоточных деталей из труднообрабатываемых материалов, часто используются при создании высокотехнологичной и наукоемкой продукции. Они включают в себя электроэрозионную, размерную электрохимическую, ультразвуковую, лучевую и комбинированную обработки.

Последовательность изложения материала соответствует методике работы конструкторов и технологов на современных производствах. Приведенные примеры помогают учащимся усваивать новые знания при изучении дисциплины «Нетрадиционные методы обработки».

Данная работа существенно восполнит имеющиеся пробелы в учебной литературе по вопросам проектирования нетрадиционных методов обработки. Она важна студентам, обучающимся по направлению 151000 «Конструкторско-технологическое обеспечение автоматизированных машиностроительных производств», специальности 151001 «Технология машиностроения», а также аспирантам, преподавателям и инженерно-техническим работникам.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

  1. Электрофизические и электрохимические методы обработки материалов В 2 т./ Артамонов Б.А., Волков Ю.С., Дрожалова В.И. и др; Под ред. В.П. Смоленцева. М: Высшая школа, 1983.

  2. Методические указания по выполнению организационно - экономический части дипломных проектов / Воронеж, гос. техн. ун-т; Сост. И.П. Кондратьева. Воронеж, 1997. 18с.

  3. Машиностроение. Энциклопедия. Т III – 3 // Под общ. ред. А.Г. Суслова. М: Машиностроение, 2000. 840 с.

  4. Смоленцев В.П. Изготовление инструмента непрофилированным электродом. М:Машиностроение, 1967. 160 с.

  5. Смоленцев В.П. Технология электрохимической обработки внутренних поверхностей. М: Машиностроение, 1978. 178 с.

  6. Комбинированные методы обработки / В.П. Смоленцев, А.И. Болдырев и др.// Учебное пособие. Воронеж: ВГТУ, 1996. 168 с.

  7. Смоленцев Е.В. Технология электрохимической доводки зубчатых передач // Металлообработка, 2003, №2, С.24

  8. Смоленцев Г.П. Теория электрохимической обработки в нестационарном режиме // Г.П. Смоленцев, И.Т. Коптев, В.П. Смоленцев. Воронеж: ВГТУ, 2000. 103 с.

  9. Бердник В.В. Шлифование токопроводящими кругами с наложением электрического поля К.: Вища шк. Головное изд-во, 1984. 124 с.

  10. Патент № 2183150(РФ) Способ электроэрозионно-химической доводки зубчатых колес / Смоленцев Е.В. Бюл. №16, 2002. 5 с.

  11. ГОСТ 3.1102-81.ЕСТД. Стадии разработки и виды документов.

  12. ГОСТ 3.1404-86.ЕСТД. Формы и правила оформления документов на технологические процессы и операции обработки резанием.
