УДК 551.501.8

В.А. Калугин, Л.А. Коробова

МОДЕЛЬ СИСТЕМЫ ОБНАРУЖЕНИЯ ДЕФЕКТОВ В ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДАХ

Любая технологическая система состоит из аппаратов, соединенных между собой трубопроводами. Зачастую, протяженность трубопроводов достаточно велика. Проверка их целостности актуальна и очень затратная по времени и людским ресурсам [1, 2].

На данный момент существует множество приборов – дефектоскопов, имеющих различные принципы работы, но также существует и ряд параметров, позволяющих оценить их эффективность:

81

−разрешение – точность определения размеров и места расположения дефекта;

−скорость диагностики – как правило, является параметром обратным разрешению, так как чем быстрее проходит диагностика, тем ниже точность определения дефекта;

−степень изоляции прибора от внешних воздействий, таких как попадание влаги, повышенное давление и посторонние вибрации;

−чувствительность к температуре – точность результатов диагностики может снизиться при работе прибора в условиях критических температур или же прибор может вовсе выйти из строя;

−способ крепления.

В ультразвуковых дефектоскопах используется эхо-метод, или иначе, теневой метод. Принцип работы дефектоскопа, использующего эхо-метод, состоит в подаче ультразвукового сигнала (импульса) дефектоскопом к месту исследования и фиксация времени возврата отражения этого сигнала от дефектной области. Преимуществами данного вида дефектоскопов над иными являются: низкая степень зависимости от материала исследуемого объекта; высокая распространенность; умеренная надежность; умеренная скорость. Недостатками же: довольно высокая требовательность к параметрам поверхности исследуемого объекта; сравнительно высокая стоимость.

Капиллярная дефектоскопия основана на методе визуального обнаружения тонких поверхностных трещин и неровностей материала. Определенную поверхность заполняют специальными индикаторными веществами, которые проникают в трещины и расщелины под действием сил капиллярности. На очищенную от излишков индикаторных веществ поверхность наносят тонкий слой порошка-проявителя (сорбент). Частицы индикатора вытягиваются из трещин, обрисовывая контуры трещины, к тому же образуя яркое свечение в ультрафиолетовых лучах. Преимуществами данного вида дефектоскопов над иными являются: высокая надежность; умеренная скорость. Недостатками же обнаружение лишь тех дефектов, что проявляются на поверхности.

Суть метода магнитно-порошковой дефектоскопии состоит в выявлении рассеивания магнитного поля над дефектами. Принцип данного метода состоит в нанесении магнитного порошка на рассматриваемый участок. При воздействии магнитным полем частицы намагничиваются и соединяются, образуя скопления порошка в районах трещин. Преимуществами данного вида дефектоскопов над иными являются: высокая скорость нахождения поверхностных дефектов; дешевизна; наглядность; надежность. Недостатками же: невозможность диагностики без разборки в районе стыков деталей; работа только с намагничиваемыми материалами; определенные трудности при размагничивании крупных деталей; небольшая глубина исследования.

Основой принципа работы вихретоковых дефектоскопов лежит измерение вихревых токов, возникающих в районе образующихся дефектов в магнитном поле. Если такие токи возникают, то показания электромагнитного поля

82

вихревых токов фиксируются для каждого проблемного участка и в результатом их обработки является информация о образовавшемся дефекте. Преимуществами данного вида дефектоскопов над иными являются: высокая чувствительность; скорость диагностики; минимальная погрешность; низкая стоимость. Недостатками же: небольшая глубина исследования (до 2 мм); чувствительность к токопроводности материала; средняя надежность.

Анализ наиболее востребованных на данный момент методов дефектоскопии показал, что появилась необходимость и востребованность дальнейших исследований в данном направлении в целях усовершенствования уже имеющегося на рынке оборудования обнаружения дефектов и неполадок.

Разрабатываемая модель обнаружения дефектов в технологическом трубопроводе предлагается для реализации в технологических системах, в качестве дополнительного модуля для обнаружения нарушений в работе трубопроводов или вентиляционных систем и их последующей локализации с целью предотвращения аварий и полного устранения, связанных с ними проблем. Основной задачей для решения подобного рода проблем является обнаружение дефектов в технологических системах с целью их дальнейшего своевременного устранения [2].

Способ применения разрабатываемой модели будет основываться на цепи вибродатчиков, расположенных с определенным интервалом по всей протяженности исследуемой технологической системы и осуществляющих фиксацию шумов с определенной периодичностью (рис. 1).

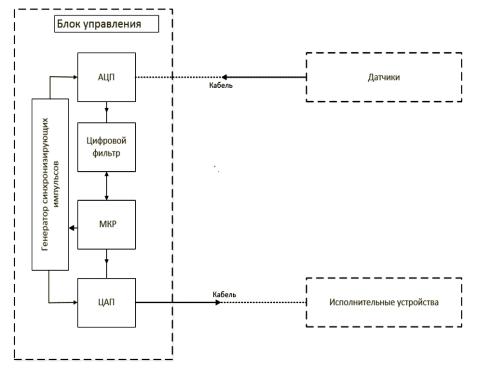

Рис. 1. Схематическая иллюстрация аппаратного устройства разрабатываемой модели

Так как колебания распространяются в оба направления от источника с

83

одинаковой скоростью, то пара датчиков должны считать частоту колебания технологической среды, которая в дальнейшем будет преобразована в цифровой сигнал и передана на блок управления, в автоматическом режиме выполняющий обработку этой информации путем фильтрации сигнала. В ходе фильтрации сигнала, интересующие нас частоты, будут выделяться, а побочные устраняться. После фильтрации и последующего за ней анализа, путем сравнения фактического параметра сигнала с заданным параметром. Микроконтроллер, в зависимости от результата, должен будет либо продолжить поддержку технологического процесса, либо, в случае обнаружения неисправности осуществить аварийную остановку технологического процесса и отправить соответствующее уведомления на рабочую станцию для последующего устранения неисправности. Так как отклонение от нормы зафиксирует пара датчиков, расположенных на конкретном участке технологической системы, то дефектный участок будет обнаружен с достаточно большой точностью, что позволить значительно сократить время устранения неисправности [5, 6].

АЦП, цифровой фильтр, микроконтроллер (МКР), ЦАП, а также генератор импульсов, синхронизирующих работу АЦП и ЦАП, объединяются в блок управления, который обрабатывает данные, поступающие с датчиков. Задачей микроконтроллера в целом является управления работой всех устройств, осуществляющих обработку информации в составе блока управления. В целом, блок управления должен обеспечивать частоту опроса датчиков около 200 Гц. Информация с датчиков на блок управления может передаваться проводным способом, либо беспроводным (Радиосвязь, Wi-Fi). В случае большой нагрузки на блок управления вследствие разветвленности системы или использования большого количества датчиков можно будет использовать несколько блоков управления, объединенных в одну локальную вычислительную сеть через маршрутизатор и сервер.

Суть разрабатываемой модели информационных потоков [8] представлена на контекстной диаграмме процесса (рис. 2) и ее декомпозиции (рис. 3).

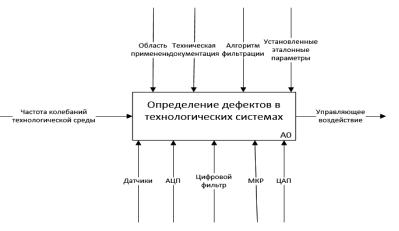

Рис. 2. Контекстная диаграмма IDEF0 процесса «Определение дефектов в технологических системах»
